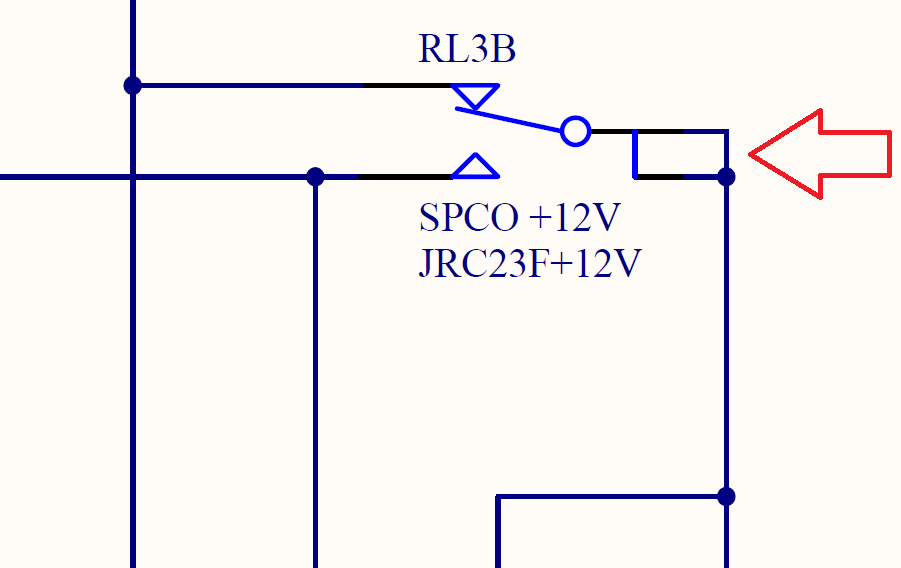

реле  два контактаа ..А что означает квадрат ?

Это не квадрат, два вывода соединены.

Или глюк редактора схем.

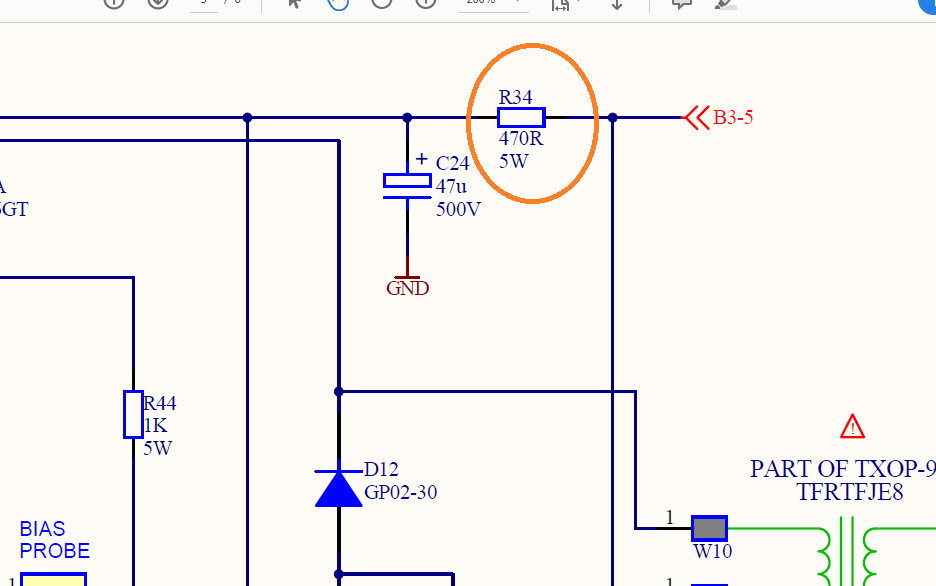

R34 можно при дросселе не ставить . А конденсатор-то зачем меньшего номинала ставить ??  47мкФ   нормальный номинал .

Камераден, кто-нибудь сталкивался с генерацией в H&K Tubeman II, возникающей на 2 канале и только при включении этого канала? Частота 30-50 кГц, так что проявляется эта неисправность как пропадание 2 канала. Аппарат с Trio Mod, но там, насколько я понимаю, только замена части компонентов на более качественные.

Тут еще «ягодка на торте» в том, что на схеме от 1999 года есть неточности (как минимум, в электронной коммутации – нашел при отрисовке цепи режима). Про землю тоже думал, но странно, что только со вторым каналом такое. Третий канал еще злее по гейну. Встаешь осциллографом на выход гейна второго канала – все Ок, нормальный сигнал. Включаешь канал – и сразу же генерация, причем её частота зависит от регулятора гейна (уровня входного сигнала каскада) – меняется от 35 до 50 кГц примерно.

В моем случае – по-разному. Как с прохождением (звон садится на сигнал с разной степенью тяжести), так и с полным запиранием канала.

Есть интуитивное подозрение, что может быть виноват один из коммутаторов (мультиплексоров) 4053.
