Автор Тема: Околокрафтовский флуд  (Прочитано 2819674 раз)

0 Пользователей и 6 Гостей просматривают эту тему.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95553
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #17580 : Января 18, 2019, 08:39:24 »
trengtor, Почти в копейку Рендалл РГ50. Там разница минимальна. Все с одного завода.

Онлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4842
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #17581 : Января 18, 2019, 09:02:56 »
AZG, понял, спасибо :alc:

... и добавил:

Там усталость металла, контакт перестает возвращаться назад и получаем список проблем.

А если к окислению (патинированию) контактов добавить пыль и табачные смолы, то оно еще и дребезжать-пропадать от вибраций начинает.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17582 : Января 18, 2019, 12:25:53 »

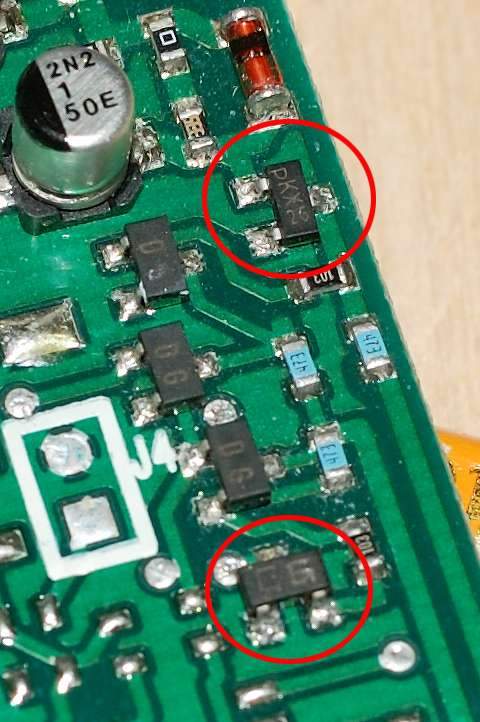

Други, а что за элементы на фото, кто знает?


Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95553
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #17583 : Января 18, 2019, 12:32:53 »
Кстати, заметил у Месы такой прикол - гнезда, где требуется нормальный отключаемый контакт, стоят или открытые или закрытые Свичкрафты. Никаких Клиффов.

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17584 : Января 18, 2019, 16:59:08 »
Други, а что за элементы на фото, кто знает?
pKX - это PMBF170 (n-MOSFET). Второй элемент - не разобрать, что там написано, плохо видно.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2639
Re: Околокрафтовский флуд
« Ответ #17585 : Января 18, 2019, 17:35:49 »
Tuvalu, из какого источника информация? Есть какой-то справочник по этим кодовым маркировкам ?
Вот я забил эти символы в Гугл, и результат нулевой ???

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17586 : Января 18, 2019, 17:50:16 »
https://www.google.com/search?client=kmeleon&q=pKX+smd+code Первая ссылка ваша.
А вообще-то, Turuta "SMD-codes. Active SMD semiconductor components marking codes. Databook", 2014. Может, есть издание и поновее, этот справочник раньше почти каждый год обновлялся.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2639
Re: Околокрафтовский флуд
« Ответ #17587 : Января 18, 2019, 18:04:32 »
Tuvalu,  Спасибо! Оказывается, надо знать, как правильно спрашивать... Я написал просто pKX26 и получил шиш на выходе :pozor:

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17588 : Января 18, 2019, 22:17:21 »
pKX - это PMBF170 (n-MOSFET). Второй элемент - не разобрать, что там написано, плохо видно.
Вот спасибо, добрый человек!
Второй имеет символ С и ещё один типа С, но со стрелочкой в нижнем конце.

Оффлайн Андрей 545

  • Эксперт
  • *****
  • Сообщений: 2020
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17589 : Января 19, 2019, 09:34:31 »
Второй имеет символ С и ещё один типа С, но со стрелочкой в нижнем конце.
Сдается мне, что это G  ???

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17590 : Января 19, 2019, 11:54:40 »
sadky, Алексей Ф, всегда пожалуйста!
Если действительно CG, то вариантом море. Могу посоветовать снять соответствующий кусок схемы, там и догадаетесь (догадаемся), что это может быть. Кроме того, буква G какая-то стилизованная, что-то вроде логотипа. Поэтому, можно скачать даташиты на все элеметы CG - возможно, там особо указана эта G в таком виде.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17591 : Января 19, 2019, 12:48:16 »
Снять схему как раз крайне неудобно. К примеру, на фото средние элементы имеют одну маркировку, но два из них стабилитроны, один - транзистор, судя по тому как звонятся. Это Genelec 7060А, активный саб 5,1. Здесь вроде простой УМ, на STK442-130, но мудреная схема его защиты (как я понимаю). На 12-м пине -47 вольт, соответственно дифкаскады закрыты. А вот как  организовано управление этим пином пока не разберусь. Схемы в сети не нашел, написал производителю, но по отзывам Genelec не особо жалует нашего брата, посмотрим.
В общем застрял я с ним...

Оффлайн JLongenen

  • Завсегдатай
  • ***
  • Сообщений: 328
Re: Околокрафтовский флуд
« Ответ #17592 : Января 20, 2019, 18:10:32 »
А есть ли плюс-минус достоверный способ наколенной оценки состояния пальчиковых кентотронов типа EZ81 (он же 6СA4)?
Понятно что криминал вроде разгерметизации, сильной копоти и осыпавшегося катода видно сразу, хотелось бы прикинуть сколько ему осталось, и чем обычно грозит выход указанного кенотрона из строя.


Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • И со свечкой искали они, и с умом...
Re: Околокрафтовский флуд
« Ответ #17593 : Января 21, 2019, 15:36:51 »
Народ, хочу поднять одну холиварную тему. Для этой ветки самый раз. В описании гитарного усиления используются не то термины, не то сленг, такие как "компрессия", "динамика", "зерно". Не всегда понятно, что есть что, и есть подозрения, что разные люди понимают эти слова по-разному.

Самое понятное для меня это "компрессия". То есть сжатие динамического диапазона. Громкое тише, тихое громче.
"динамику" я понимал как сохранение динамического диапазона. Т.е. транзисторная педаль сильно компрессирует сигнал, поэтому динамика у нее слабая. А у перегруженного лампового преампа динамика лучше. Но видимо я что-то путаю, потому что говорят "ламповый оконечник добавляет динамики".

Про "зерно", я вообще теряюсь в догадках что это такое. Думал, насколько крупно хрустит звук при грязном звукоизвлечении, но это только мои ассоциации, не более.

Еще "хэдрум" есть. По случаю прочитал, совершенно недвусмысленно, что это способность усилителя выдавать пиковые нагрузки без клиппинга. Но тогда какой к черту хэдрум на перегруженномм звуке?

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9049
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #17594 : Января 21, 2019, 15:56:45 »
"Динамика" в гитарном усилении понимается как реакция на силу звукоизвлечения. Не обязательно громкость, но и более и менее перегруженный звук на перегрузе собственно. Т.е. отсутствие динамики - отсутствие зависимости между силой звукоизвлечения и его характером. В этом смысле отсутствие динамики равно "компрессии".

С "хедрумом" примерно также - способность выдавать сформированный звук, в том числе перегруженный, всё большей громкости, пока не будет достигнут тот самый хэдрум, т.е. "потолок" громкости.
