Да, с4 на разводке платы - сидит как смд, между ног операционника, так что в порядке. Про два спаренных ОУ уже и сам понял - как разводить начал. Вч и возбуды - буду пробовать побеждать непосредственно на макете - смотреть где что возбуждается - и фиксить по месту. Обкатаю - переразведу финальную плату.

Последний каскад - будет просто повторитель.
Межкаскадные конденсаторы - пленка - к счастью купил когда-то кучу эпкоса от 1 до 10мкф. ))

... и добавил:

Понял - что все же отдельную тему нужно создать, т.к. уже появляются какие-то конкретные решения.

Это пробило между катодом и подогревателем чтоль? или сетка провисла?

Парни! Может, кто в теме: чем отличается футсвич Engl Z-10 от Z -5 ?   Или , перефразируя вопрос, -  схема работы первых четырёх кнопок (слева направо) у них одинакова или нет?

Азнаур, спасибо! И где ты их берешь?
Я, кстати, на Z-5 схему нашёл, но она слегка отличается от твоей - https://www.dropbox.com/s/xcw1p8au1as3cdf/z5-schematic%20-%20marmaliser.pdf?dl=0
Где правда, брат?
Так-то, в общих чертах, переделать z-10 в z-5 вроде и не проблематично, только пару транзисторов добавить, чтобы на разъём подавались "нули" вместо "единиц", а на двух последних - просто перекоммутировать переключатели и светодиоды. Не до конца только понимаю смысл включения 1/4 LM324, что не связана с выходом никак (в z-5 верхняя по схеме, а в z-10 нижняя). Это, типа, канал, включающийся по умолчанию - там чистый, а там грязный? Но непонятно, за счёт чего он включается - в схеме по моей ссылке там хоть кондёр подтягивающий присутствует, а на твоих схемах его нет, как нет и стабилитронов, связывающих оперы между собой

sadky, схемы ЭНГЛ-а не совсем корректны бывают.

Ну, это ты прям очень мягко, корректно и дипломатично
Я бы сказал так: схемы рисуют и дают такие, чтобы больше не просили

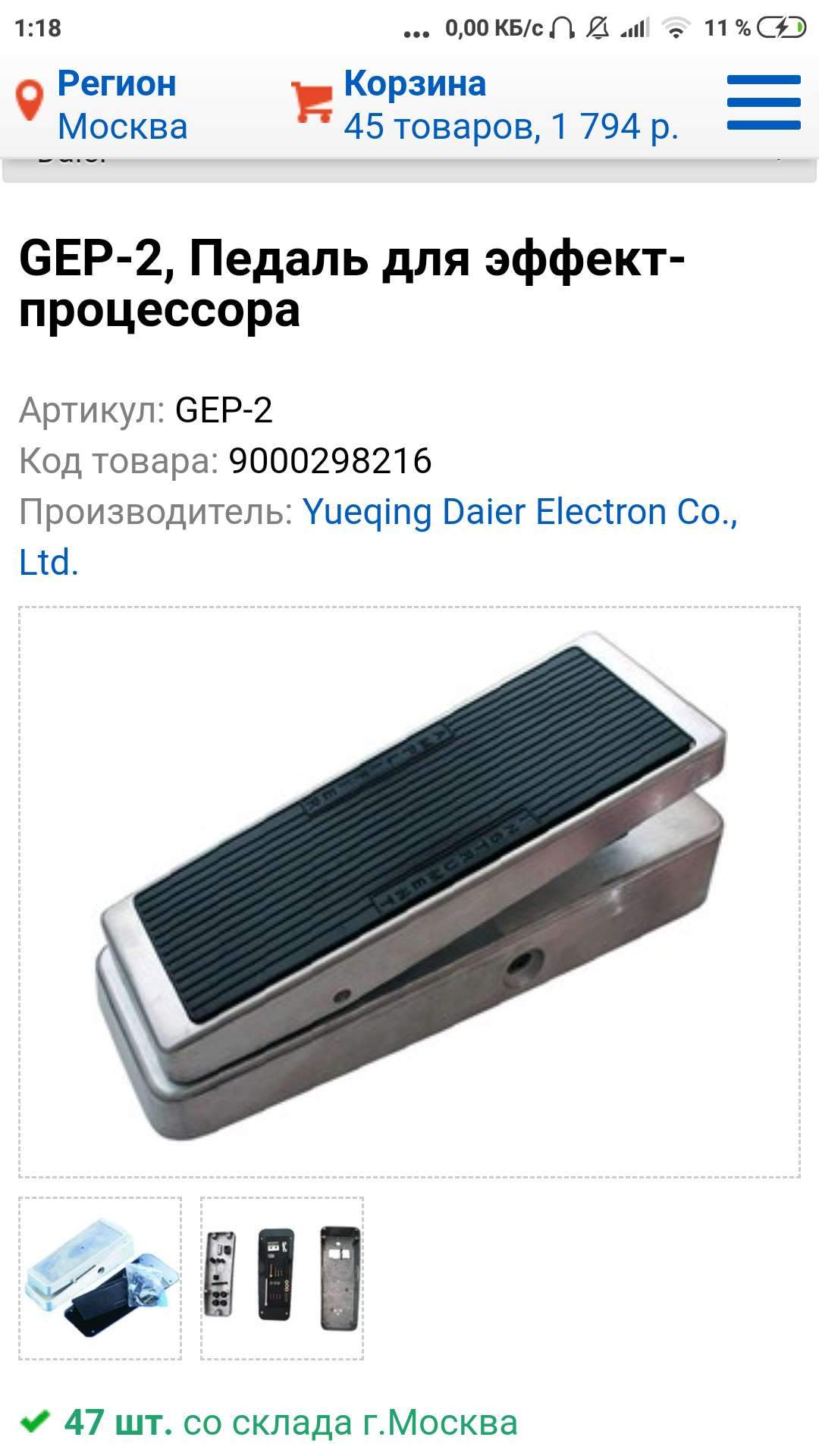

Я что то пропустил? С Каких пор Чид торгует корпусами квакушек?
Вобщем если до меня это здесь не всплывало, берите на заметку

Упустил значит, прошу прощения
