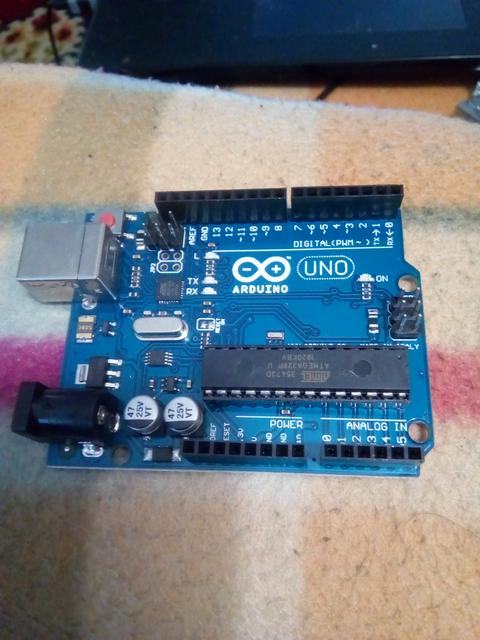

sadky, для начала установи arduino ide,
вот там и в последующих статьях есть подробнейшие инструкции http://wiki.amperka.ru/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D0%B8-%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B0-arduino-ide

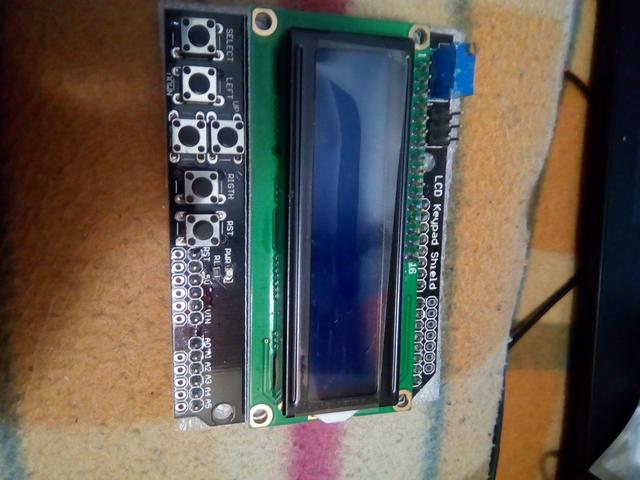

затем найди в инете статью о подключении конкретно твоего экрана к ардуине. что за экран кстати? это объединенный модуль с кнопками? есть описание конкретно его?

... и добавил:

в принципе полноценный счетчик с установками значений и подобным экраном это уже довольно продвинутый проект, и надо довольно много там запрограммировать. так что придется начинать постепенно и на это может уйти немало времени

... и добавил:

настоятельно рекомендую вот тут http://wiki.amperka.ru/ пройти основы программирования на С и хотя бы первые практические уроки

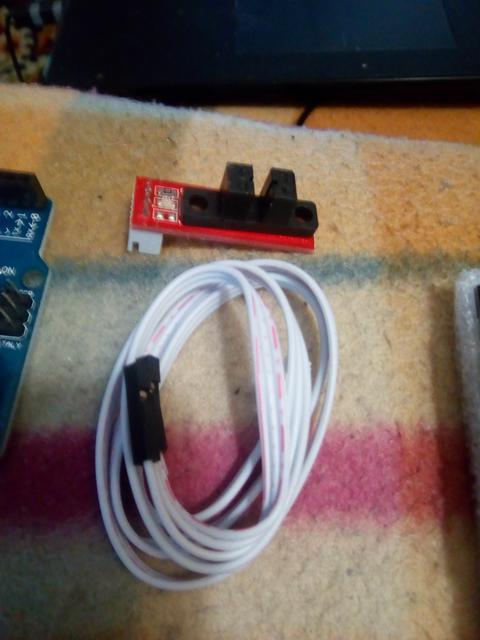

после того как прочитаешь вводные статьи про ардуину и программирование ея, запустишь какие-нибудь элементарные примеры типа светодиод+кнопка (в качестве кнопки можешь даже сразу использовать этот датчик), попробуй запустить экран по вот такому примеру https://arduinomaster.ru/platy-arduino/arduino-lcd-keypad-shield/
надеюсь это именно такой экран и все заработает без бубна

там могут возникнуть проблемы с неправильными нажатиями кнопок, т.к. там аналоговые кнопки все 6 на одну ногу. там надо будет сделать типа защиту от дребезга, чтобы программа дожидалась пока напряжение установится и не срабатывала не на ту кнопку

... и добавил:

ссушай, а приборчик для определения внешней обкладки конденсатора из ардуины можно набякакодить? что б не тыкать каждый раз осцилом...

хз, может и можно, но я не шарю в самом принципе - как там осцилом определять

"внешняя" обкладка осцилом определяется просто: хватаешь конёдр за тушку (выполняя роль антенны), тыкаешь осцилом в одну ногу кондёра, потом во вторую. где сигнал наводки в пяток-десяток раз больше, та нога и приделана к внешней обкладке.

ну это элементарно по идее. тупо измеряешь ардуиновым АЦП эти наводки (возможно понадобится усилитель, может выпрямитель или хз еще что чтобы удобнее измерять было ее в виде постоянного тока, усредняешь, сравниваешь и т.д.

или можно просто очень много измерений усреднять. главное чтоб наводка была достаточно сильна чтоб ардуиновый ацп ее разглядел. хотя возможно это все и без ардуины на какой-нибудь логике и компараторах или еще че можно сделать

... и добавил:

GeorgeM, ты хочешь сам такое запилить или хочешь готовый компактный (компактнее чем ардуины) прибор? могу запилить, если будет работать - продам по цене доставки и деталей (хотя мне кажется это хрень абсолютно бесполезная, проще в усилитель воткнуть этот кондер и послушать).
а если сам - смотри мои ссылки выше - там программировать не надо уметь - элементарная логика.


... и добавил:

или реально без ардуины просто на ОУ как-нибудь запилить

... и добавил:

кстати способ этот определения я знал просто почему-то прочитал "... трансформатора" и думаю че за неведомый способ определения у него внешней обмотки и в чем прикол вообще

GeorgeM, ты хочешь сам такое запилить или хочешь готовый компактный (компактнее чем ардуины) прибор?


... и добавил:

или реально без ардуины просто на ОУ как-нибудь запилить

самая мелкая ардуина с аналоговыми входами-выходами стольник стоит, провода к ней подпаять и в коробочку засунуть - дело минутное, плёночные кондёры "на ламповые вольты" имеют ощутимые габариты, при таком раскладе нет смысла маяться сверхкомпактностью.
и в любом случае оно будет гоораздо мельче и (должно быть) удобнее осцила, который  надо откопать в закромах, на стол взгромоздить, щупами махать....
а на ОУ как то не так правильно будет, и без калибровки (которую можно предусмотреть программно) ненадёжно...

вот как то так ожидается:

1) имеется ардуина, задействованы 2 аналоговых входа, 2 светодиода, кнопка.
2) включаем ардуину, она меряет уровень сигнала на входах, скажем по 10тку раз, усредняет, запоминаем. мыргаем светодиодами шо готово.
3) втыкаем кондёр, нажимаем кнопку - меряем ещё по 10тку раз, усредняем, вычитаем что у нас было фоном, сравниваем. если на одном из входов остаток больше чем в 2 или более раза чем на втором - зажигаем соответствующий светодиод, ждём следующего нажатия на кнопку.

походил по ардуиновым сайтам, поискал как оно работает с аналогом - ничего толком не нашёл. чи искал не то, чи не там... на том и остановился.
