trengtor · « **Ответ #18045 :** Марта 08, 2019, 20:29:01 »

Может заплатить забыли

Tander · « **Ответ #18046 :** Марта 10, 2019, 23:40:08 »

Уважаемые, есть проблема.
Имеется оконечник класса Д с бортовым питанием. Обратил внимание что на больших уровнях громкости начали появляться какие-то наводки - причем как на выходе преампа (который запитан от БП оконечника) так и на выходе уже непосредственно с оконечника. И вначале их меньше, а щас становится все больше и больше. Разобрал - начал постукивать палочкой деревянной по плате модуля оконечника - и обнаружил что иногда становится лучше, иногда хуже и иногда ощутимо хуже. (оконечник с бп - это вот этот модуль - https://connexelectronic.com/product/irs500smps/ )

ниже видео того - как я в разный способ пробую "понадавливать" на разные эелементы - и что при этом происходит в звуковом тракте. Причем можно так "стукнуть" - что срабатывает защита оконечника. Куда копать? что смотреть? Какие идеи? все пропаивать - можно конечно - но может просто что-то деградирует и надо это заменить?

https://youtu.be/ZOUZhlmI0kk

Medvedeff8 · « **Ответ #18047 :** Марта 10, 2019, 23:47:33 »

Не рекламы ради, а так, поделюсь.

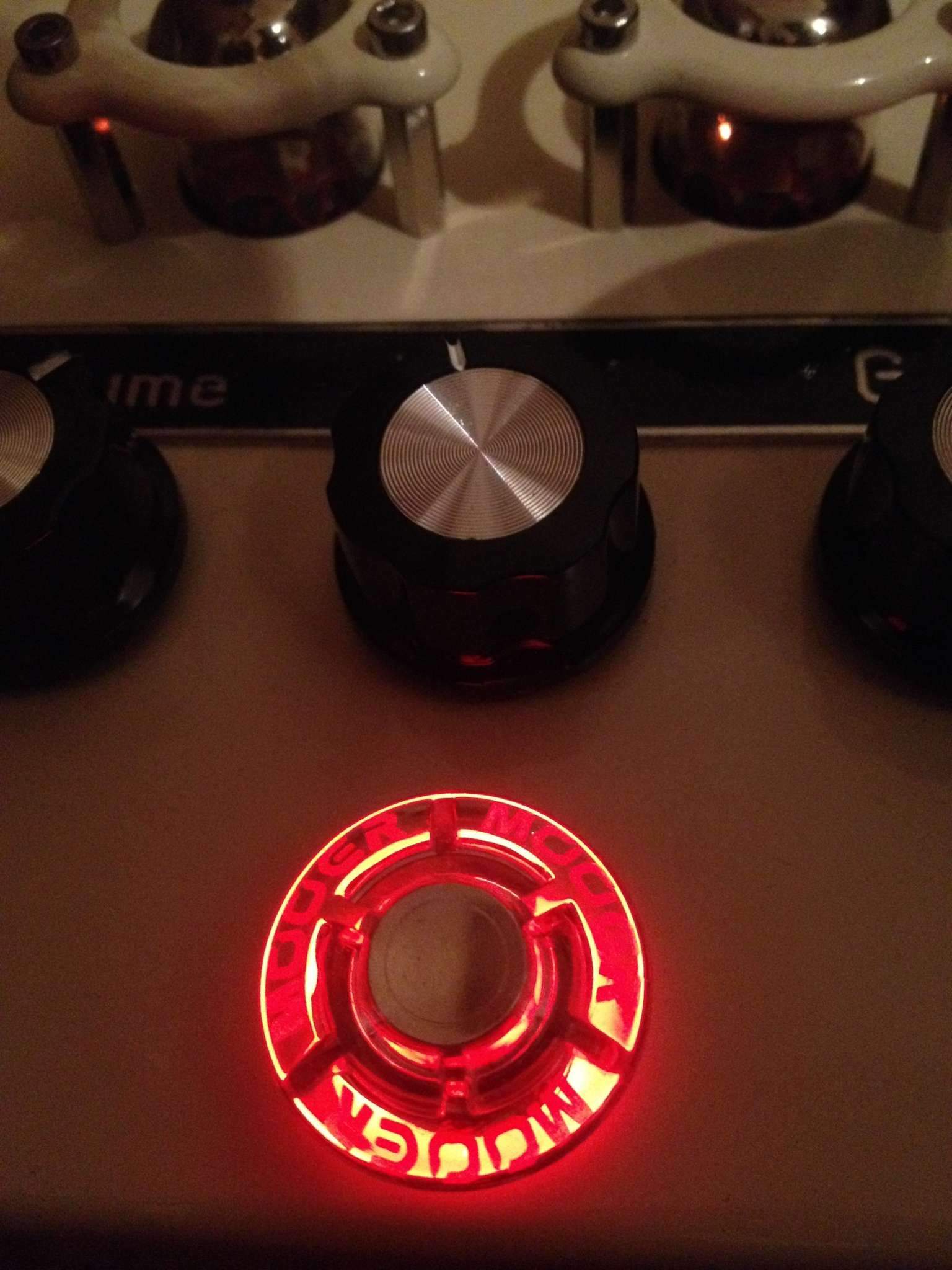

На pedal-parts появились чудо-насадки Mooer Shrooms на кнопку байпасса. Отлично смотрятся, и позволяют более комфортно нажимать педальку дома, без обуви. Рекомендую! https://pedal-parts.com/ru/footswitches/mooer-shrooms

tube-freak · « **Ответ #18048 :** Марта 11, 2019, 09:36:53 »

Судя по симптомам, слежение блока питания на грани возбуда.
Возможно: 1) ты двигаешь плату - емкость керамики плавает (пьезоэффект) - возбуд
2) частично пробит какой-то многослойный элемент (R, C), потеря контакта между solder-pin/контактом и внутренностями - при "натяге" платы контакт ухудшается - возбуд

Там в определеных местах довольно высокий пульсирующий ток, он мог прикончить электролиты. Я Бы поменял их в питании, на low esr типы. Это копеечный ремонт, который вероятно решит проблему.
Если нет, нужно будет лезть глубже- осциллограф есть?

trengtor · « **Ответ #18049 :** Марта 11, 2019, 10:32:20 »

Цитата: Medvedeff8 от Марта 10, 2019, 23:47:33

Не рекламы ради, а так, поделюсь.

https://www.aliexpress.com/item/Mooer-SHROOMS-10pcs-Footswitch-Topper-Candy-Plastic-Bumpers-Electric-Guitar-Effects-Pedal-Protector/32904639174.html?spm=2114.search0604.3.18.b0fe3b4dh0Wpwt&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_319_317_10696_453_10084_454_10083_10618_10307_10301_537_536_10902_10059_10884_10889_10887_321_322_10915_10103_10914_10911_10910,searchweb201603_61,ppcSwitch_0&algo_expid=37c0f6eb-0358-4d01-bb30-35242b847bef-2&algo_pvid=37c0f6eb-0358-4d01-bb30-35242b847bef

https://www.aliexpress.com/item/10pcs-Electric-Guitar-Effect-Pedal-Mooer-Candy-Cover-Cap-Footswitch-Topper-Plastic-Bumpers-For-Guitar-Effect/32944025159.html?spm=2114.search0604.3.1.b0fe3b4dh0Wpwt&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_319_317_10696_453_10084_454_10083_10618_10307_10301_537_536_10902_10059_10884_10889_10887_321_322_10915_10103_10914_10911_10910,searchweb201603_61,ppcSwitch_0&algo_expid=37c0f6eb-0358-4d01-bb30-35242b847bef-0&algo_pvid=37c0f6eb-0358-4d01-bb30-35242b847bef

https://www.aliexpress.com/item/Aluminum-Guitar-Effect-Pedal-Footswitch-Topper-Footswitch-Protector-Guitar-Accessories-Colorful-Metal-Bumpers/32945692696.html?spm=2114.search0604.3.235.3725113eVueSSx&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_319_317_10696_453_10084_454_10083_10618_10307_10301_537_536_10902_10059_10884_10889_10887_321_322_10915_10103_10914_10911_10910,searchweb201603_61,ppcSwitch_0&algo_expid=14a3358a-5e28-4e7e-810a-b890318471ec-28&algo_pvid=14a3358a-5e28-4e7e-810a-b890318471ec

Dying Fetus · « **Ответ #18050 :** Марта 11, 2019, 10:47:27 »

Может есть смысл сделать тему под такие мелкие ништячки на Али?
макетки, ручки потов, "накнопочники" ?

Tander · « **Ответ #18051 :** Марта 11, 2019, 12:01:11 »

tube-freak, Ну - электролиты в питании там - 2 штуки 180uF/450V - они не такие уж и копеечные, если брать Low-esr, и если я еще и найду такие )))
Плюс есть несколько мелких электролитов - нужно проверять.
Обратил внимание - когда пробовал пропаять габаритные элементы - что их ноги сошлифованы с высотой платы (т.е. ничо не выступает с обратной от элемента стороны) что тоже меня как-то не порадовало. Я понимаю - метализация отверстий и тп - помогают... но все же...
Попробую проверить все THT елементы со стороны питания, начну с электролитов - если стоит какая-то китайщина (термоусадку то можно любую нацепить) - то может действительно как-то навернулось все. наверняка уже и параметры должны были поплыть. Плюс попробую пройтись паяльником по всему смд с другой стороны - может где-то микротрещина появилась, которую не видно.

Есть осцилограф, но к модулю особо нет схемы или контрольных точек обозначеных. Тыкать так просто наобум - не хочется пока - т.к. вроде все слышно.
Тоже проблема, что есть много многослойной смд керамики в питании и в части защиты - емкость которой не известна.

Попробую еще написать до производителя - может пришлет схему или чот подобное.

trengtor · « **Ответ #18052 :** Марта 11, 2019, 12:55:27 »

Цитата: Dying Fetus от Марта 11, 2019, 10:47:27

Может есть смысл сделать тему под такие мелкие ништячки на Али?
макетки, ручки потов, "накнопочники" ?

Имеет смысл, да

Dying Fetus · « **Ответ #18053 :** Марта 11, 2019, 14:01:03 »

trengtor, см шапку)

tube-freak · « **Ответ #18054 :** Марта 11, 2019, 14:01:46 »

Цитата: Tander от Марта 11, 2019, 12:01:11

tube-freak, электролиты в питании там - 2 штуки 180uF/450V

Вот эти как раз менять не нужно. Это в первичке (сеть), там ток поменьше и их ESR ни на что не влияет, они вне петли слежения... обычно долго держатся.

А что, во вторичке (после транса и мосфетов) совсем нет электролитов, только MLCC?

Непропай вряд ли, работало же сначала. Возможна механическая поломка MLCC из-за микровибраций от пъезоэффекта.
Такое довольно трудно найти. Наиболее вероятно - первые кондеры после моста (не диодного, Mosfet Half Bridge

) - они сильно влияют на стабильность петли.
Или блокировочные по питанию gate Driver (там наверное какой-то IC, IRSxxx). Короче, везде, где большой пульсирующий ток

trengtor · « **Ответ #18055 :** Марта 11, 2019, 14:22:17 »

Цитата: Dying Fetus от Марта 11, 2019, 14:01:03

trengtor, см шапку)

Да просто зачисти эти два сообщения – делов-то )

Tander · « **Ответ #18056 :** Марта 11, 2019, 15:31:09 »

tube-freak, основным драйвером служит IRS2092 походу.
визуально - похоже на это - http://3.bp.blogspot.com/-3nFZmARHT2o/ViSA8Z1CFxI/AAAAAAABO10/EfAMInWJMgQ/s1600/TRAMPS%2B800%2B3%2BPOWER%2BAMP.jpg
Получается меня интересуют уже цепи по выходу (то что HO и LO) и снабберы, которые уже после транзисторов стоят? (в моем случае - у меня походу 2 снаббера - от верхнего и от нижнего транзистора. нужно смотреть детально). Плюс то что в питании мосфетов - те что на схеме этой по 100nF. у меня там вроде пленка стоит достаточно габаритная. На моем модуле есть еще 2 больших банки, связанные с мосфетами (1800uF/80V) - походу это выходные банки блока питания. Но не очень похоже что это что-то в обвязке IRSа - т.к. "качание" платы в районе непосредственно IRS - почти ни на что не влияет, а вот качание в трансформатора питания и контроллера этого питания - влияет и очень.
Вечером разберу все, пофоткаю детально - и будем смотреть и думать что и как.... (((

... и добавил:

https://guitarplayer.ru/attach/365987-2179908.jpg

https://guitarplayer.ru/attach/365987-2179910.jpg

вот фотки моего оконечника, пока не сильно детальные. Просто то, что было в наличии под рукой.

tube-freak · « **Ответ #18057 :** Марта 11, 2019, 16:47:43 »

IRS2092 - это чип для усиления Класс-Д,
я имел ввиду именно контроллер для мосфетов питания (U1 снизу на плате). он тоже часто IRSxxxх

Tander · « **Ответ #18058 :** Марта 11, 2019, 16:49:17 »

Да, и вот именно различные постукивания в районе данного U1 - очень отражаются на кол-ве и уровне шумов.

Darksid · « **Ответ #18059 :** Марта 11, 2019, 19:44:33 »

Цитата: Medvedeff8 от Марта 10, 2019, 23:47:33

Не рекламы ради, а так, поделюсь. На pedal-parts появились чудо-насадки Mooer Shrooms на кнопку байпасса. Отлично смотрятся, и позволяют более комфортно нажимать педальку дома, без обуви. Рекомендую! https://pedal-parts.com/ru/footswitches/mooer-shrooms

https://www.aliexpress.com/item/Mooer-3-pcs-Footswitch-Topper-Self-selected-Colors-Candy-Colorful-Plastic-Bumpers-Electric-Guitar-Effects-Pedal/32914837419.html?spm=2114.10010108.addToWishlist.22.68de69ffPMsgvc&gps-id=pcDetailFavMayLike&scm=1007.12873.83260.0&scm_id=1007.12873.83260.0&scm-url=1007.12873.83260.0&pvid=29ab714a-b33f-4549-bd3e-afb5f3d443ad
