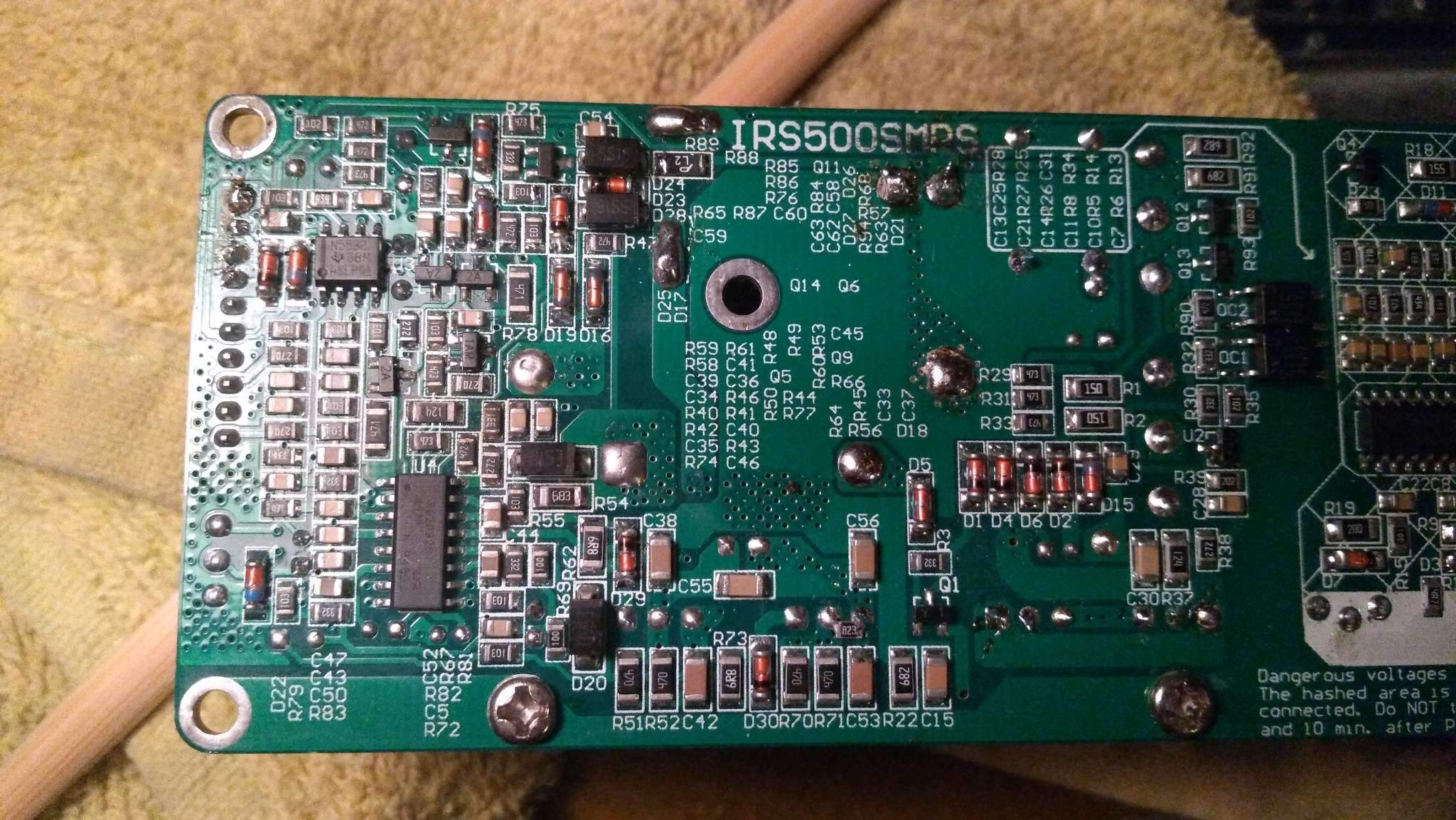

Контроллер питания L6599AD, контроллер самого усилителя IRS2092. Визуально - вроде все по даташиту. Никаких видимых проьлем - не видно. Завтра с утра усядусь и буду проверять насколько отличается от даташитов и типовых включений...

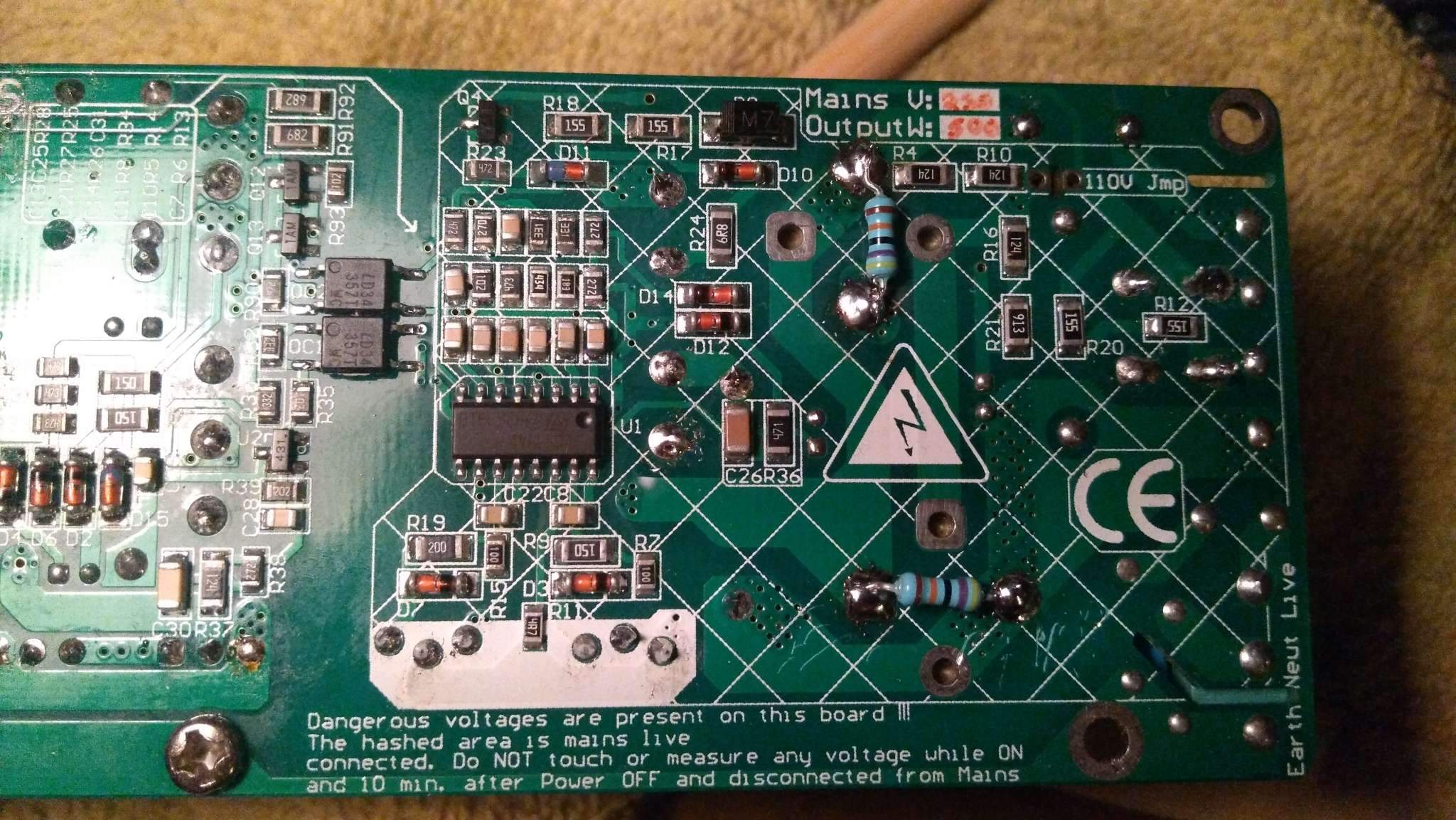

Я когда-то только добавил шунтирующие резисторы 470к на большие конденсаторы сразу после моста питания, перед контроллером. Чтобы кондеры разряжались быстрее немного в случае срабатывания защиты.

В общем - исследуя соединение БП и усилителя - оказалось что на модуле, после моста для каждого напряжения высокого - стоит электролит на 1800uF/80V, зашунтированная смд-керамикой (надо будет померять сколько там фактически вольт, и на какую емкость эта керамика), и оттуда, сразу же, без каких либо доп фильтров LC - сразу идет на питание транзисторов оконечника.... питание AUX идет отдельной обмоткой на трансформаторе вроде как...

но в целом - не сильно понятно как работает трансформатор если честно... факт-фактом - есть два мощных спаренных диода (в ТО220, SSF1005G), которые отвечают за выпрямление симметричного напряжения для питания оконечника (одна пара на +, вторая пара на - ), и пара мелких шоттки диодов (SS16, только непонятно - почему только 2?) для создания напряжения симметричного - AUX.
И еще есть два ультрафаста (ES1D) - но они в обвязке IRS2092, согласно типовому включению из даташита. Все остальные диоды-стабилитроны - в стеклянном корпусе смд, без маркировки - и вряд ли они участвуют в выпрямлении напряжения какого-либо....

Попробую пропаять смд-керамику после выпрямителя в питании, и в обвязке L6599. Cтоит ли заменить конденсаторы большие на низкоимпедансные? сейчас стоят типа "Панасоники", обычные, https://www.digikey.fi/product-detail/en/panasonic-electronic-components/ECO-S1KA182BA/P7503-ND/411761 такие вот. У них ESR заявлен на уровне 0.111 Ома, а с ростом частоты - еще больше падает (до 0.07 ома при 20кГц) ....  а у низкоимпендансных - эта величина 0.044 при 100кГц.

Papa Bear,

"Выходная пара отборных полевых транзисторов включена в конфигурации эмиттерного повторителя"

Ето как?

"Выходная пара отборных полевых транзисторов включена в конфигурации эмиттерного повторителя"
Ето как?

Двухтактом же, как-как. Даже любопытно стало, что они за операционники в SOIC-8 в этот свой аудиофильский гибрид ставят



А вообще, молодцы. Баранов надо стричь!

Смотри питание на дежурке. Если есть, то ОС и само питание драйвера psu. Нагрузку отключи пока и все включения через лампочку ватт 60.

... и добавил:

Двухтактом же, как-как. Даже любопытно стало, что они за операционники в SOIC-8 в этот свой аудиофильский гибрид ставят

072)))
Керамика многослойная вообще огонь )

Дело Кисы и Оси живёт

Процитирую Линкса сюда (29.04.2011):

Насчет смешных поделок Burson Audio. Недавно (в конце прошлого года) была забавная ситуация - принесли мне аппарат с совершенно дурацкой (как это чаще всего и бывает) жалобой на него - не звучит
Устройство не самое плохое - Sony XA7ES. И действительно, на слух, звучание этого устройства было ну совсем ни в дугу - раздутое, грязное (хотя некоторым это может и нравится).
В оригинале ХА7 звучит совсем по-другому. Снятие крышки расставило всё на свои места - вместо штатных ОУ там были установлены корявые поделки Burson. Лечение аппарата было проведено быстро и эффективно - вся эта хрень выпаяна и установлены хорошие монолитные приборы - одиночные AD845 и сдвоенные LME49720. Результат, как говориться, "на лице" - воспроизводимый аппаратом звук стал гораздо более естественным, чётким, спокойным, более того, из-за большого дрейфа бурсоновских модулей невозможно было использовать аппарат без разделительных конденсаторов, что, безусловно, являлось огромнейшим "звуковым" минусом (ну, кроме тех, для кого замена конденсаторов и обсасывание этого процесса на форумах - главный бизнес  ) С применением монолитных ОУ с низким дрейфом и смещением этот вопрос решился сам собой - смещение на выходе в любом случае не превышало 0.5мв, что позволяет использовать устройство в тракте без разделительных элементов.

Походу пошел я в спец-форумы по импульсным источникам питания и подобному стаффу. Буду пытаться разобраться там - т.к. проблема из аудио плавно переходит в стандартные проблемы импульсных, резонансных БП.
Спасибо всем за помощь - как починю - отпишусь что и как. ))

Производитель модуля написал мне что схемы не дадут, и что нужно "пропаять все габаритные элементы, и стараться не гнуть-скручивать плату - т.к. это может повредить MLCC" - как будто я не в курсе...
