trengtor, У тебя пока путь максимальной сложности - пол года искать остатки оригиналов.

Азнаур, не обобщай. Я не про поиски оригинала, а про том, чем их заменять. Если сравнивать китайский TDA2050 и LM1875 ­- лучше поставить Texas и не иметь геморроя. А кому надо помощнее – тем можно предложить OPA544 (тот же Texas).

trengtor,  Так LM1875 лучше ,чем TDA2050  во всех аспектах .  И по питанию , и по искажениям и по надежности  при одинаковой отдаваемой мощности .  30 ватт на 8 ом  по даташиту
https://static.chipdip.ru/lib/222/DOC000222925.pdf
http://www.ti.com/lit/ds/symlink/lm1875.pdf

Валентин Гаврилов, на максимальной мощности они все одинаково паршивы

 Да есть у меня суперклиновый на LM1875 .....очччень даже   неплохой и клин ,и кранч . ОЧЧЧЕНЬ !!!  (из недавних разработок )
Вот , кино хорошее обнаружил  https://www.youtube.com/watch?v=6DpjYgfU1R8

trengtor,   До клиппинга мелкосхемы , ватт 22-25  на  8-омный    Celestion G12 p-80 (Seventy 80)

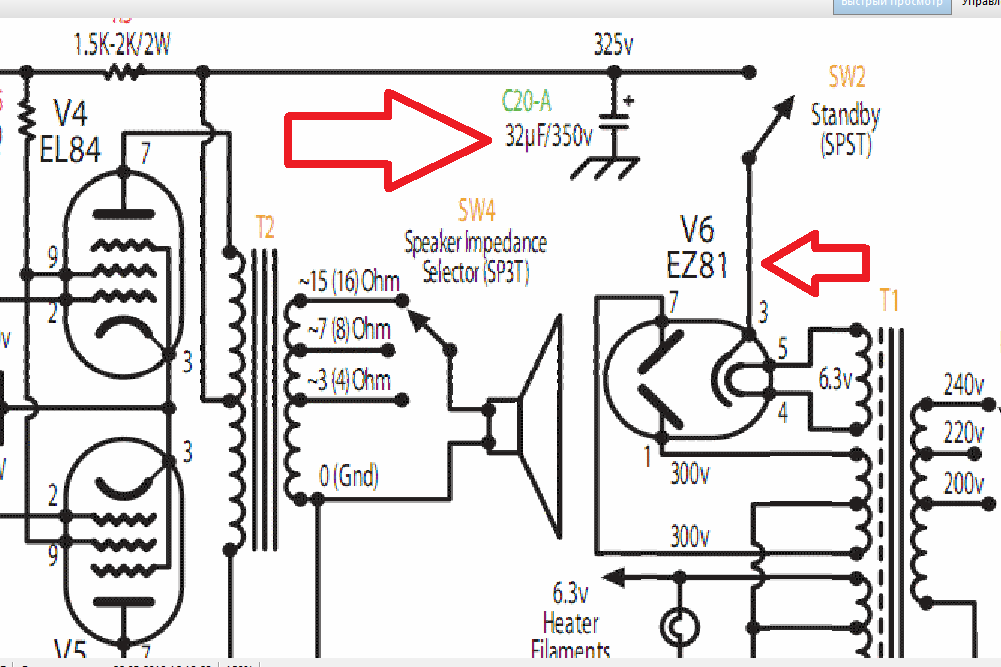

ku2, По графику в справочнике при токе 70-80мА падение с 400в до 340в  .  Емкость ,рекомендуемая в справочнике - 4мкФ (можно и 5 мкФ)  Сколько реально потребление по аноду в вашем усилителе ?

Вопрос. Есть усь, с парой EL34. На плате. Хочу сделать 1ом резисторы для настройки и установки биаса - но печатная плата соединяет мне 1ую (третья сетка) и 8 ногу (катод), и через перемычку опускает на землю. Идеальный вариант - вместо перемычки поставить собсно 1ом резистор - но тгда через него будет идти на землю и катод и третья сетка.... Насколько это плохо? Резать дорожку и прочее - крайне проблематично без полной разборки, и потом с обратной стороны оч.неудобно мерять будет... А перемычка - близко и удобно расположена как для измерений так и для впайки резистора.

Это ток покоя 38мА , так?  А при полной мощности больше потребление будет . Да и в родной схеме вторичка под мостовой выпрямитель намотана .  Кену со средней точкой нужна вторичка ....   Проще маломощный сетевик поставить и вторичку (36-40 вольт на 100мА ) встречно включить со вторичкой применённого силовика .  Проблемы не вижу в понижении напряжения на вторичке анодного питания .

да ток покоя 38мА....у меня не родной трансформатор a ТС-140 yerasov 295v-0-295v...а кенотрон запитаю накал от тора 5v 2.4A

... и добавил:

как то было в сети 190 вольт..анодка  была 330v звук отличный..
