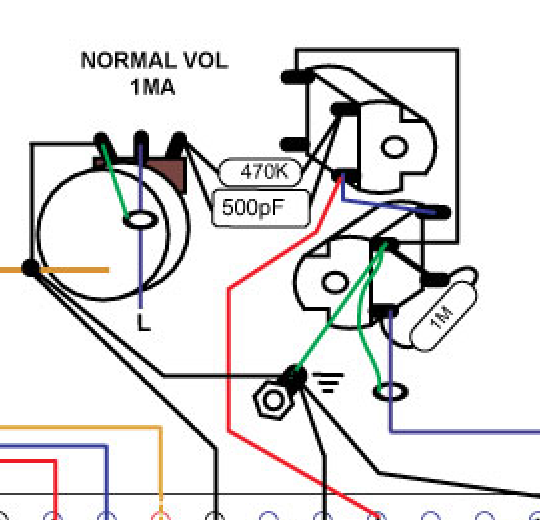

ku2, там и есть земля, это резистор 4.7к от фазика.

ku2, Да, там земля. Просто под проводом перемычку до шины не видно. И тут сразу два резистора, и 4к7 и ООС. Удобно.

ku2, Я же миллион раз писал про это, что ОБА таких варианта не приемлю принципиально.
- не надо портить корпуса потов и тем более сами поты. Они не любят перегрева.
- я очень не люблю землю сводить у джеков. Это самая чувствительная часть аппарата, а мы туда сливаем помеху. Ну хоть головой то надо думать! У меня земли сводятся в самой схеме на минусе первого электролита и там относительно рядом на шасси. Чаще у выходных ламп.
- землю от сетевого питания делаю рядом с гнездом питания.

Конструкция тут такова, что все рядом и земля шасси приходит на точку между большими электролитами и гнездом сетевого питания.

Други, может есть у кого схема Tubemeister 36? Буду премного благодарен.
Какая-то мудреная коммутация петли и ревера. Мультиплексор, отвечающий за это дело, в порядке, рядом атмега, без схемы никак не разберусь.

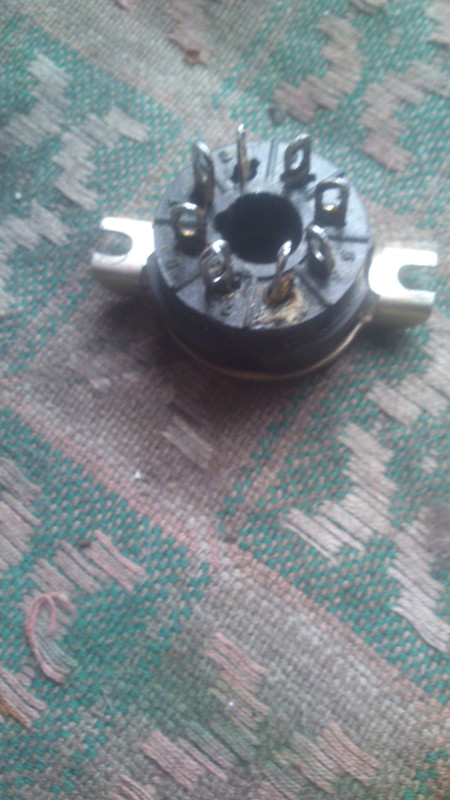

чем промыть панельку от канифоли ?  .... спирта в данный момент нет .. есть растворитель B646 .....не угробить бы контакты  или им пофиг ?


https://www.yerasov.ru/catalog/paneli-lampovye/panel-lampovaya-pl8-3p-s-krepleniem

Я промывал 646 монтажные панельки, не думаю, что с контактами ламповой панельки что-то произойдет.

и я попробую

КОНДЕНСАТОР JFGB 630 В 0.022 МКФ 5 %    полипропилен или       https://www.yerasov.ru/catalog/baraholka/kondensator-jfgb-630-v-0022-mkf-5

... и добавил:

иду с магазина смотрю на свалке Rigonda mono  //   жалко не 102 //   стоит меня ждет пришлось взять....чего добру пропадать....снял трансформеры..проверил полет нормальный...выходная лампа Tungsram EL84 .. не пятнышка как с завода...че бы собрать комнатное ?  может схемку подкинете...? ..SE..3-4  ватта винтаж 30 не раскачает правда


Какой-нибудь Hi-Octane или Оранж Тини.

надо SE // максимум 2x12ax7  и 1 EL84 силовой не сдюжит  по накалу это на rigonda 102 помощнее
