Если нагрузка 10 - 12 кОм

Малосигнальный триод Нормальная нагрузка.

Для преампа нормально, а вот  для перегруза, не знаю

ничем не отличается

А не встречались ли вам характеристики (малосигнальных) пентодов при управлении по 3-й сетке?

Нет.
 Пентоды и тетроды при управлении по экранной сетке дают много искажений.
 При управлении по третьей сетке, мал диапазон управления и потребуется заходить в положительную область напряжений. А это - сеточные токи, т.е. управлять таким каскадом катодным повторителем.
Самое лучшее применение в таком включении, либо фиксированное положительно напряжение на защитной сетке, либо модуляция.
 Хотя, я всего не знаю.
 Посмотрите, как "дубовая" ГУ-50 становится принцессой при +30 В на защитной сетке:
http://valvelab.al.ru/gu-50/gu-50_g2-250v_100_c3-30.gif

Crypt, Это типа 6Ф3П и 6П45С? Для телевизионных вроде управление по второй сетке встречалось в литературе.

Правда?

Да. Поговорите с Hi-End -щиками. Плеваться будут. Да и сам делал для хулиганского передатчика модуляцию по экранной сетке. Искажений море. Пришлось делать CLC-модулятор. Разборчивость более-менее начиналась на расстоянии от 1000 км и более. Ближе - жуткие плевки. Зато мощность вырастала в разы.

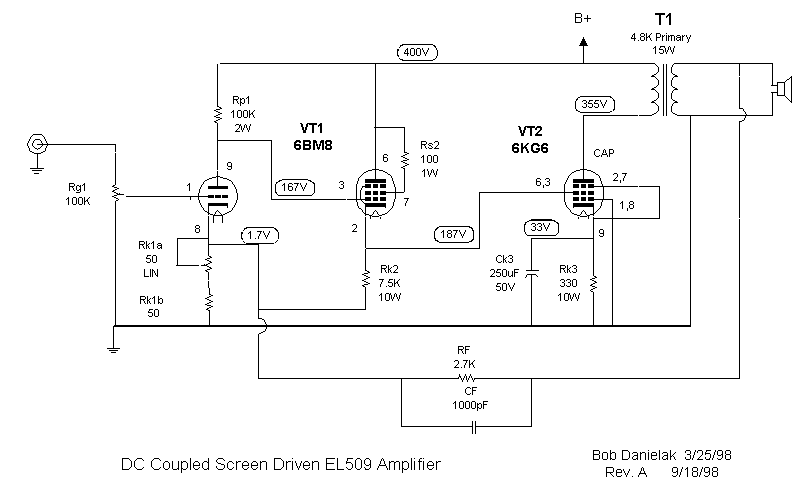

А как вам такие схемы?

Не уверен, что будет качественно. В источнике указаны Кг, измеренные по системе "пяти ординат"?
 Если интересно, вот характеристики 6П15П. Зависимость тока анода от напряжения экранной сетки:
http://valvelab.al.ru/6p15p/6p15p_ug2.gif
 Вообще-то ничего так. Напряжение надо изменять от 5 до 175 Вольт и ток сетки до 32 мА. Нужна серьёзная раскачка.
 Возможно я не прав.

Парочка 45-х где-то валяется в хорошем состоянии.

У 6П45С при напряжении управляющей сетки ноль Вольт и напряжении экранной сетки - 175 Вольт, которые нельзя превышать, ток анода будет 1,2 Ампера. Это пушка, как и все строчные лампы. Ra будет мизерным. Что радует, но диаметр провода первичной обмотки надо, при условии, что рабочая точка будет находиться в районе половины анодного тока:
d = 0.7 * SQR(0.6) = 0.54 мм

Aleksander8, У меня как-раз такой однотактный выходник валяется без дела уже этак лет 20.

А в этой конструкции о линейности как-то думали

Действительно симпатично.

У меня как-раз такой однотактный выходник валяется без дела уже этак лет 20.

Тут же не нужны многокиловольтные импульсы на аноде, как было бы в строчной развертке.

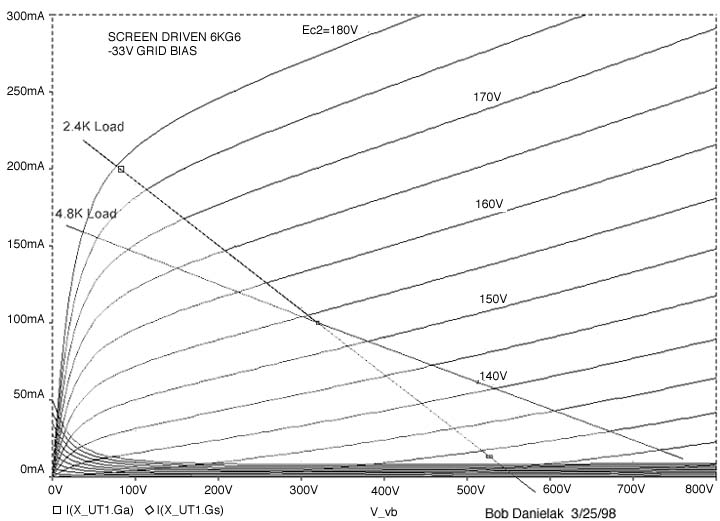

Дело в токе, а не в анодном напряжении. На указанных ВАХ, анодное напряжение при Ra = 2,4 кОм, оно будет 800 В. Что тоже серьёзно.
