Re: Околокрафтовский флуд
« Ответ #20385 : Декабря 20, 2019, 16:45:25 »
tube-freak, Depth за что отвечает?

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1068
  • Репутация: +367/-2
  • yo yoda
Re: Околокрафтовский флуд
« Ответ #20386 : Декабря 20, 2019, 17:03:48 »
это презенс, только на низах ;) Убирает ООС на низах, задирает их.
У дизеля он кажется Deep называется.

В первом канале он отрубается, там он нафиг не нужен

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90313
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #20387 : Декабря 20, 2019, 17:35:29 »
tube-freak, ОК, тогда можно проще, Ревер левее, Мастер над Дептом. На место гейна Брайт и т.п.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1068
  • Репутация: +367/-2
  • yo yoda
Re: Околокрафтовский флуд
« Ответ #20388 : Декабря 20, 2019, 18:18:09 »
Да, так можно. Экономит один ряд.
Только мастер получается не интуитивно, не понятно сразу, что он на оба канала.
Буду думать

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90313
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #20389 : Декабря 20, 2019, 18:58:27 »
Ну депт тоже можно на оба. Я не вижу в этом проблем и делаю общий. На чистом можно чутка НЧ поприжать для компенсации. Элементарно в эквалайзере например.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #20390 : Декабря 21, 2019, 17:41:24 »
по приколу решил попробовать заказать плату у JLСPCB
делал герберы из альтиума, вроде все как надо сделал, но не сделал outline файл, типа .GKO вроде оно должно быть. короче нету этого файла. Заказ из-за этого завернут? или сделают и без этого файла чисто по максимальным размерам платы? :hmmm:



... и добавил:

кстати там есть типа просмотрщик герберов, так он все равно этот .GKO файл как "outline" не воспринимает :hmmm:

... и добавил:

и если кто знает - как правильно запилить этот outline файл из альтиума?
« Последнее редактирование: Декабря 21, 2019, 17:44:06 от akl »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #20391 : Декабря 21, 2019, 17:52:14 »
Цитата: akl от Декабря 21, 2019, 17:41:24
по приколу решил попробовать заказать плату у JLСPCB
делал герберы из альтиума, вроде все как надо сделал, но не сделал outline файл, типа .GKO вроде оно должно быть. короче нету этого файла. Заказ из-за этого завернут? или сделают и без этого файла чисто по максимальным размерам платы? :hmmm:



... и добавил:

кстати там есть типа просмотрщик герберов, так он все равно этот .GKO файл как "outline" не воспринимает :hmmm:

... и добавил:

и если кто знает - как правильно запилить этот outline файл из альтиума?

Сделают по размеру платы, если просто прямоугольник, без фрезеровки хитрого контура.
Просмотрщик у них абсолютно кривой, работает только как индикатор, опознать правильно плату.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #20392 : Декабря 21, 2019, 17:55:02 »
alkuz, а если нужен например хитрый контур - то это делается тупо линией в слое keep out layer и соответсвенно GKO файлом?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #20393 : Декабря 21, 2019, 17:57:54 »
Цитата: akl от Декабря 21, 2019, 17:55:02
alkuz, а если нужен например хитрый контур - то это делается тупо линией в слое keep out layer и соответсвенно GKO файлом?
Я по герберу из под спринта заказываю. Контур рисуется на 0-слое

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3233
  • Репутация: +733/-3
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #20394 : Декабря 21, 2019, 18:25:26 »

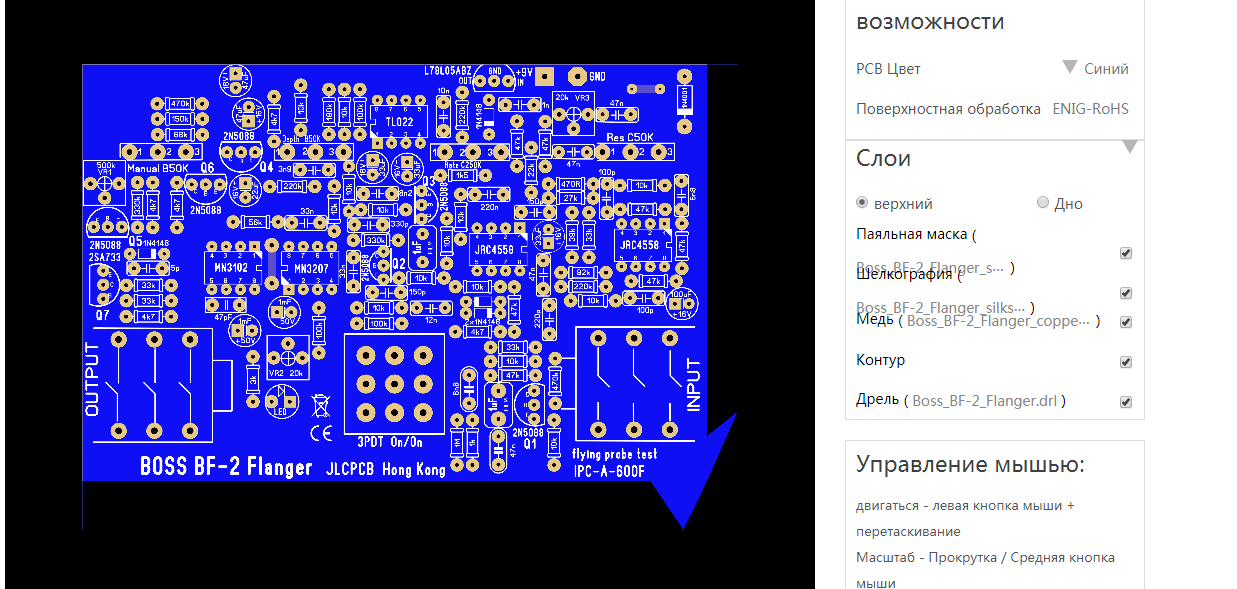

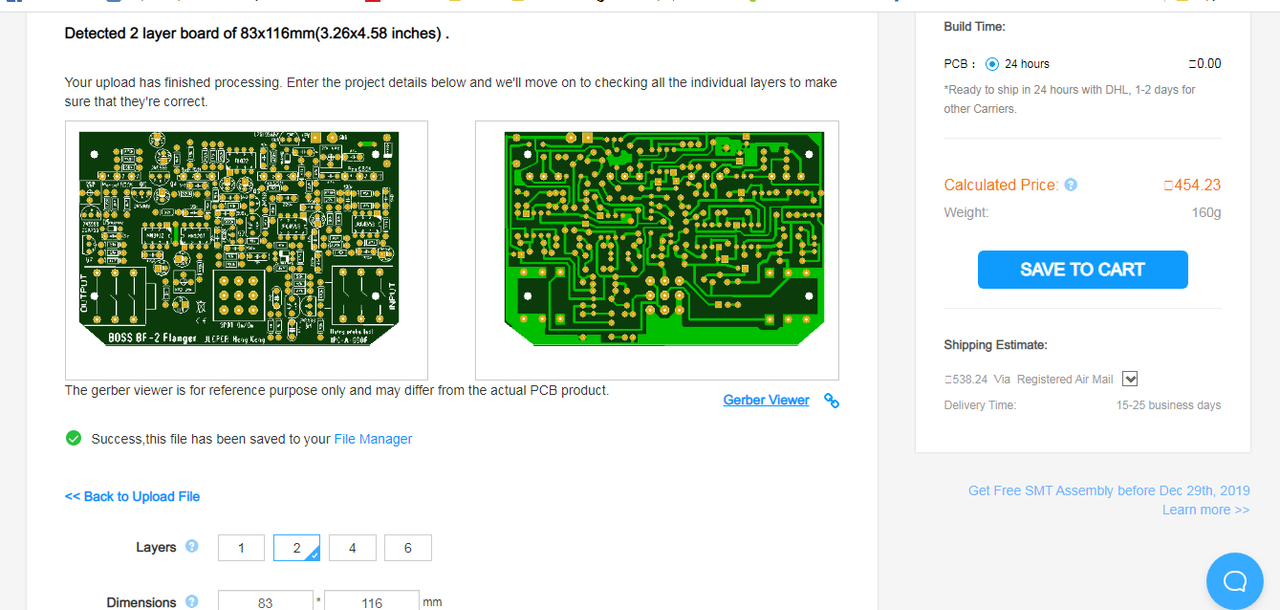

после загрузки гербера на сайт слой  0 виден../ 4 отверстия и обрезанные углы внизу/ а в Gerber Viewer отверстий не будет..может и так показать :crazy:справа прилепили треугольник
(нажмите чтобы показать/спрятать)

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Декабря 21, 2019, 18:38:16 от FINikk »

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4920
  • Репутация: +4546/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #20395 : Декабря 21, 2019, 19:05:42 »
akl, пришлют письмо с сообщением. Перезальешь.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90313
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #20396 : Декабря 21, 2019, 20:13:10 »
Да, просмоторщик там вполне помогает именно с контуром платы. Если что-то не видно или не отображается, то явное есть проблемы. Я тут с последним заказом помучался. Так вот все прошло именно тогда когда отобразилось правильно.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #20397 : Декабря 21, 2019, 20:25:30 »
у меня там более-менее нормально отображалось, если так запилят как отоброжалось будет хорошо. главное чтоб не отторгнули заказ :hmmm:

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #20398 : Декабря 21, 2019, 21:03:06 »
Цитата: akl от Декабря 21, 2019, 20:25:30
...главное чтоб не отторгнули заказ :hmmm:
самое приятное в том, что узнаешь ты об этом только после оплаты  ;)

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4920
  • Репутация: +4546/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #20399 : Декабря 21, 2019, 22:35:26 »
Цитата: akl от Декабря 21, 2019, 20:25:30
у меня там более-менее нормально отображалось, если так запилят как отоброжалось будет хорошо. главное чтоб не отторгнули заказ :hmmm:

Объясняю для тех, кто в танке и не смог прочитать их пояснения. После оплаты заказ поступит в проверку. И если ты там накосячил с герберами – тебе об этом сообщат и дадут время перезалить им архив. Не сцы!
