Комрады, подскажите выходное сопротивление типового каскада на вакуумном триоде со 100K в аноде.

Боюсь напутать, а тут наверняка кто-нибудь знает достоверно и по памяти. Буду симулировать корректирующую межкаскадную цепь. Благодарю заранее

... и добавил:

Я правильно понимаю, что внутренне сопротивление лампы (62 - 80К) надо учитывать так, будто оно включено параллельно анодному 100К? и будет выходное каскада? Или 62-80К это и есть выходное каскада, а 100К надо считать включенным параллельно нагрузке? Что-то к вечеру голова не соображает

Комрады, подскажите выходное сопротивление типового каскада на вакуумном триоде со 100K в аноде.

Боюсь напутать, а тут наверняка кто-нибудь знает достоверно и по памяти. Буду симулировать корректирующую межкаскадную цепь. Благодарю заранее

... и добавил:

Я правильно понимаю, что внутренне сопротивление лампы (62 - 80К) надо учитывать так, будто оно включено параллельно анодному 100К? и будет выходное каскада? Или 62-80К это и есть выходное каскада, а 100К надо считать включенным параллельно нагрузке? Что-то к вечеру голова не соображает

В типовом случае в районе 40кОм.
Но в случае если катодный резистор не шунтирован конденсатором мы будем иметь токовую ООС и выходное сопротивление увеличивается.

а что такое "выходное сопротивление до усилителя и после усилителя"? Я так понимаю, надо смотреть "после усилителя"?

Думаю, что да. А что такое  "до усилителя" - не знаю.
Всё равно всё это прикидки, ибо неизвестно какую литературу по ламповым расчетам изучал разработчик калькулятора.

 Посмотрел программу. Наблюдаются странности. Функции называются "calculateBypass" и "calculateNoBypass". И в них разные формулы.
 Есть функции работы с ёмкостями, но программа не предлагает ввод их значений.

Комрады, подскажите выходное сопротивление типового каскада на вакуумном триоде со 100K в аноде.

Боюсь напутать, а тут наверняка кто-нибудь знает достоверно и по памяти. Буду симулировать корректирующую межкаскадную цепь. Благодарю заранее

... и добавил:

Я правильно понимаю, что внутренне сопротивление лампы (62 - 80К) надо учитывать так, будто оно включено параллельно анодному 100К? и будет выходное каскада? Или 62-80К это и есть выходное каскада, а 100К надо считать включенным параллельно нагрузке? Что-то к вечеру голова не соображает

Создать типовый каскад в симуляторе. Нагрузить первый раз его очень большим сопротивлением (скажем 10М), а потом уменьшать сопротивление нагрузки до тех пор, пока амплитуда не упадет в 2 раза относительно первоначальной.

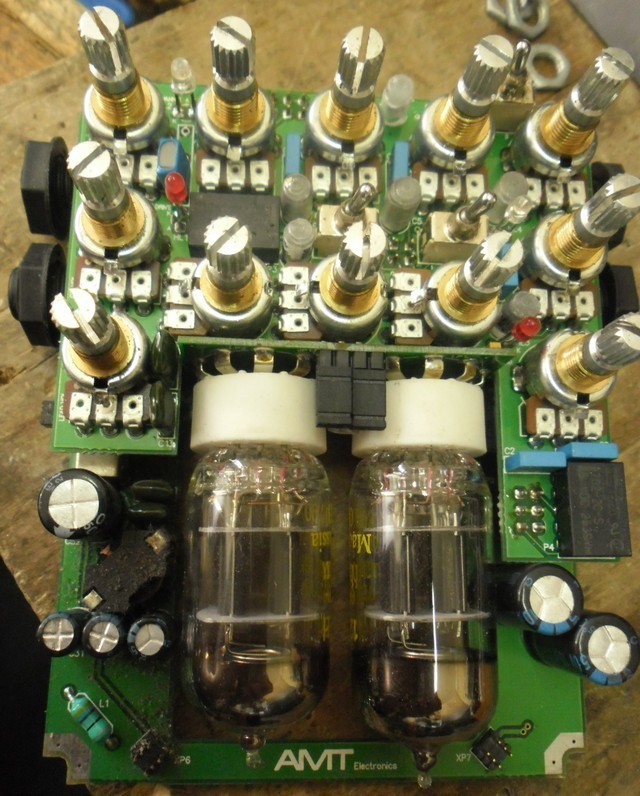

Здравствуйте, подскажите пожалуйста, если знаете, какой тип переменных резисторов используется в AMT SS-11

гуглится как 12mm potentiometer (pcb mount 12mm potentiometer). Но крайне редкая позиция. А с учетом необходимости попасть в геометрию оригинала, по типу и длине валика и резьбы, задача найти прямую замену, по моему почти нереальная.
Проще будет написать в АМТ и купить  у них

Tony Boom, http://www.song-huei.com/proimages/eng/pdfimages/16K10.pdf
