это у нас неходовые, а буржуи с них кипятком писают, и котируют на уровне бамблби где то...

Только ходовых "гитарных" номиналов нет

Видать эт только у мине дурака показывает шо е  :

https://www.avito.ru/rossiya?q=%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D1%8B+%D0%BA40%D1%83-9

К тому ж эт выдача результатов весьма переменчивой среды на конкретный момент,  сегодня есть-завтра нет, и наоборот.

Бываю на радиорынках Царицыно, Митино, периодически вижу эти кондеры, порой даже в фабричных коробочках, цена колеблется от 50 до 200р

(Ссылка на вложение)

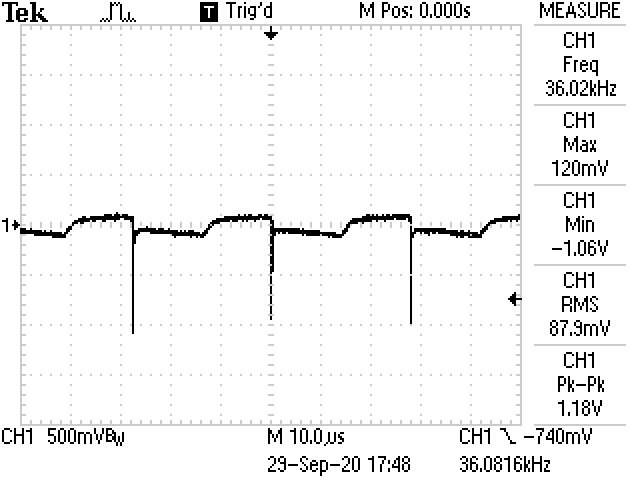

Вот любят всякие бутиковые вендоры ставить в питание MAX1044 по схеме удвоителя.
 Вот только... ощутимо гадит по питанию этими «иголками».

типичный график ухода микрухи DC-DC в "легкий режим", т.е. когда при низком потреблении меняется частота работы и/или вообще кратковременно отключается пульсация.
Ну типа увеличить КПД(эффективность) на легкой нагрузке.

Только вот именно эти отключения для звука - самая бяка, гораздо страшней, чем частота работы внутреннего осциллатора.

При разработке ШИМ-питания для ЗВУКА обязательно отключение всех этих гадостей типа "power save mode" итд.
Есть конвертеры, где это отключается.  Или нагрузить все дополнительно, чтоб он даже не думал переходить в "легкий режим"

А сотни кГц (даже МГц в современных) основной частоты в DC-DC чипах спокойно давятся ферритами/синфазным дросселем.

Меня как-то попросили сделать изолированное питание (+/-15В) для оч "нежного" прибора, только не от сети а от +12В.
до 100мкВ пульсаций , и гальваническая развязка от основного питания.

Получилось так:
-генератор Колпитца (транзистор + LC) на около 100кГц, Фильтр,  дальше умощненный ОУ.
Синус подавался на мелкий трансик (1:1.5+1.5) на кольце. Первичка(десяток витков) максимально отдаленно от вторичек
Во вторичке Цобели, и двухполуперидный выпрямитель на шоттки + MLCC на пару десятков мкФ.
Ферритики + синфазный дроссель.  ФСЁ!

Эта штука работала на Ура, никаких проблем с разводкой земли, колючками ШИМа, наводками из сети итд.
Только КПД, ну сами понимаете.... ламповый

Такое кстати легко замутить и для питания примочек.

Такие преобразователи подразумевают тщательную фильтрацию по питанию как со стороны входа, так и со стороны выхода, и тщательно продуманную топологию земли, исключающую подмешивание продуктов их жизнедеятельности к полезному сигналу.

И тем не менее. Осциллограмма выше была снята с вполне себе серийного бутикового эффекта за 20 тыр. Там редко кто идёт дальше даташитных схем включения для 1044. Про разводку (топологию) земли – это было особенно сильно. Что касается доработок – это тоже бывает далеко не всегда возможно, т.к. плату чаще всего компонуют исходя из желания утоптать всё в минимальные габариты.

В серьёзных устройствах "земля" разделяется на ветви A-Gnd и D-Gnd - это норма и правило.

Это, как правило, не про педали эффектов. И при чём тут т.н. цифровая земля, если речь про питание с удвоением напряжения?

... и добавил:

Распространение импульсной помехи по "земле" - явление, которое нельзя игнорировать...

Ну, это когда своя разработка.

 trengtor, ты к нему обращайся, он умеет хорошо прибрать, эти, как их,

продукты их жизнедеятельности



устранение подобного огреха возможно далеко не всегда

"Кто хочет сделать - ищет способы, кто не хочет - ищет причины"(с)
