Re: Околокрафтовский флуд
« Ответ #22560 : Октября 13, 2020, 10:56:10 »
surfin bird,  Железо такой формы "длинный" керн дает широкую полосу по верху даже без секционирования . Хотел намотать транс ,как в  данном "кино" ,но пока нет времени.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #22561 : Октября 13, 2020, 10:56:25 »
Камераден, какие есть варианты лечения для  данного ужаса? Помимо obossat и сжечь нафиг.

https://youtu.be/eUuwTTSBaWU

Насколько лет назад заменили лампы EL84 и не настроили им ток покоя.
Соответственно, был постоянный перегрев со всеми вытекающими.
« Последнее редактирование: Октября 13, 2020, 11:05:52 от trengtor »

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2448
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #22562 : Октября 13, 2020, 11:00:23 »
trengtor,  Чет "большого ужаса" не увидел .   Выпаять панельки ,  пролудить качественно (с флюсом)  ,помыть спиртом , запаять обратно .  И 100 лет работать будет :) :)

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #22563 : Октября 13, 2020, 11:06:49 »
Цитата: Валентин Гаврилов от Октября 13, 2020, 11:00:23
trengtor,  Чет "большого ужаса" не увидел .   Выпаять панельки ,  пролудить качественно (с флюсом)  ,помыть спиртом , запаять обратно .  И 100 лет работать будет :) :)

Дорожки всплыли – видно же, что не держатся за плату. И панельки не держат.

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2448
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #22564 : Октября 13, 2020, 11:12:50 »
trengtor,  Не заметил ,пардон! Дорожки зачистить до металла ,облудить , проводом 0,4 мм  усилить ..... лично я проблемы не вижу (никакой) .

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #22565 : Октября 13, 2020, 11:17:26 »
Ну, такой «колхоз» тоже возможен, да. Привезут – буду смотреть. Меняли лампы не настраивая и «ёлки», похоже, работали с диким перегревом.

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2448
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #22566 : Октября 13, 2020, 11:28:29 »
trengtor,  Это не "колхоз" -ремонт это . :)  А что ,надо печатную плату  новую  ставить ? ;D   Не стоит того.  Прочно и надежно -основа любого ремонта .  :)

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #22567 : Октября 13, 2020, 11:35:15 »
Валентин Гаврилов, штатно панельки сидят и держатся за счёт дорожек печатки. Тут с этим уже проблема. Мне это всё напомнило ситуацию с 6П15П в «Изумрудах» новосибирского «Электросигнала».

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Околокрафтовский флуд
« Ответ #22568 : Октября 13, 2020, 11:42:40 »
trengtor, а панельки на корпус не пересадить?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2968
  • Поциент-заМКАДыш
    • Surfin Bird
Re: Околокрафтовский фл
« Ответ #22569 : Октября 13, 2020, 11:43:09 »
Цитата: trengtor от Октября 13, 2020, 10:56:25
Камераден, какие есть варианты лечения для  данного ужаса? Помимо obossat и сжечь нафиг.

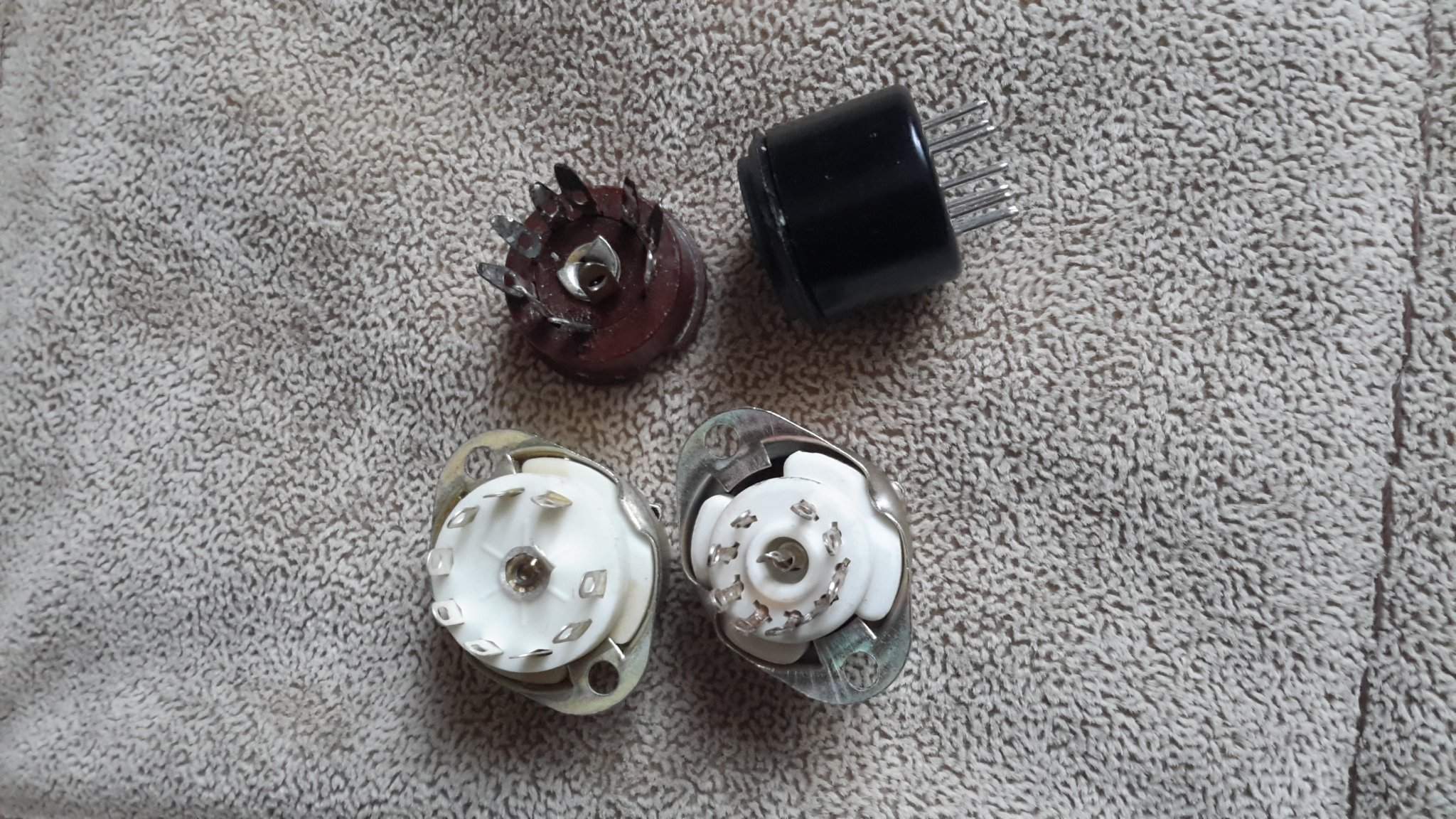

Без допингу туп безмерно, поэтому в бошке только два варианта:  :D

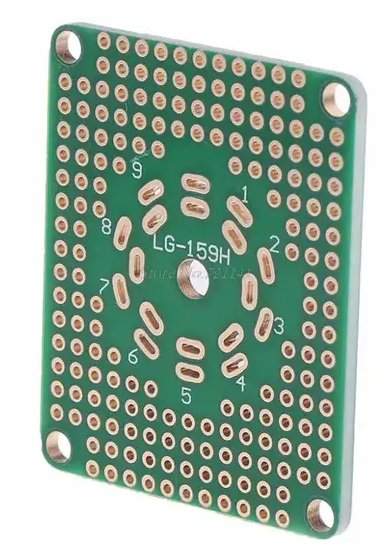

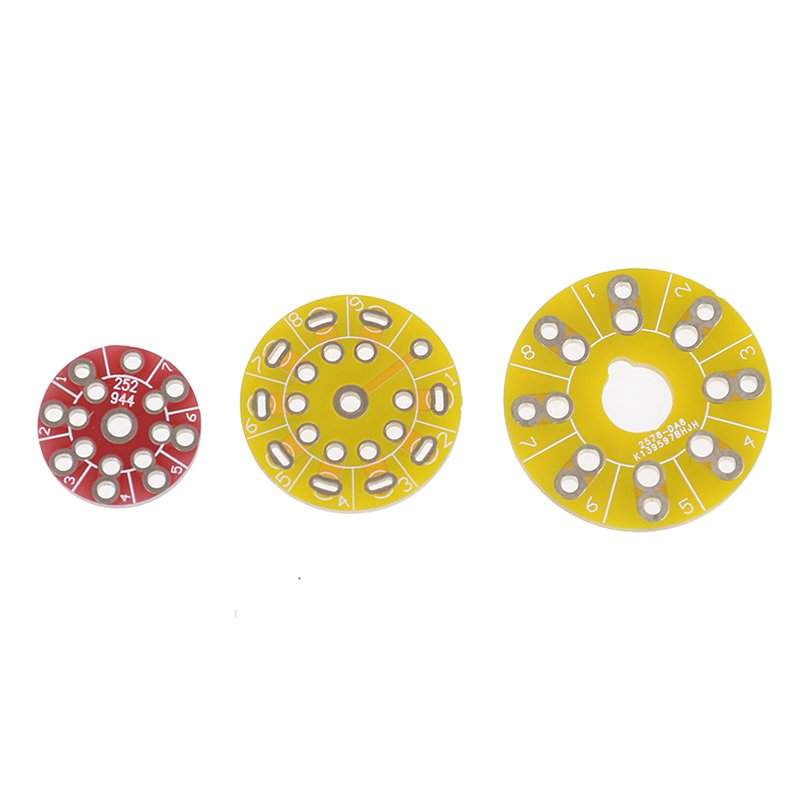

1 Имплантация  фрагмента платы ( под две лампы  ) или двух фрагментов, путем приклеивания или привинчивания над/под платой посредством винтов/втулок или стоек ( кусочки того же же текстолита на суперклей )

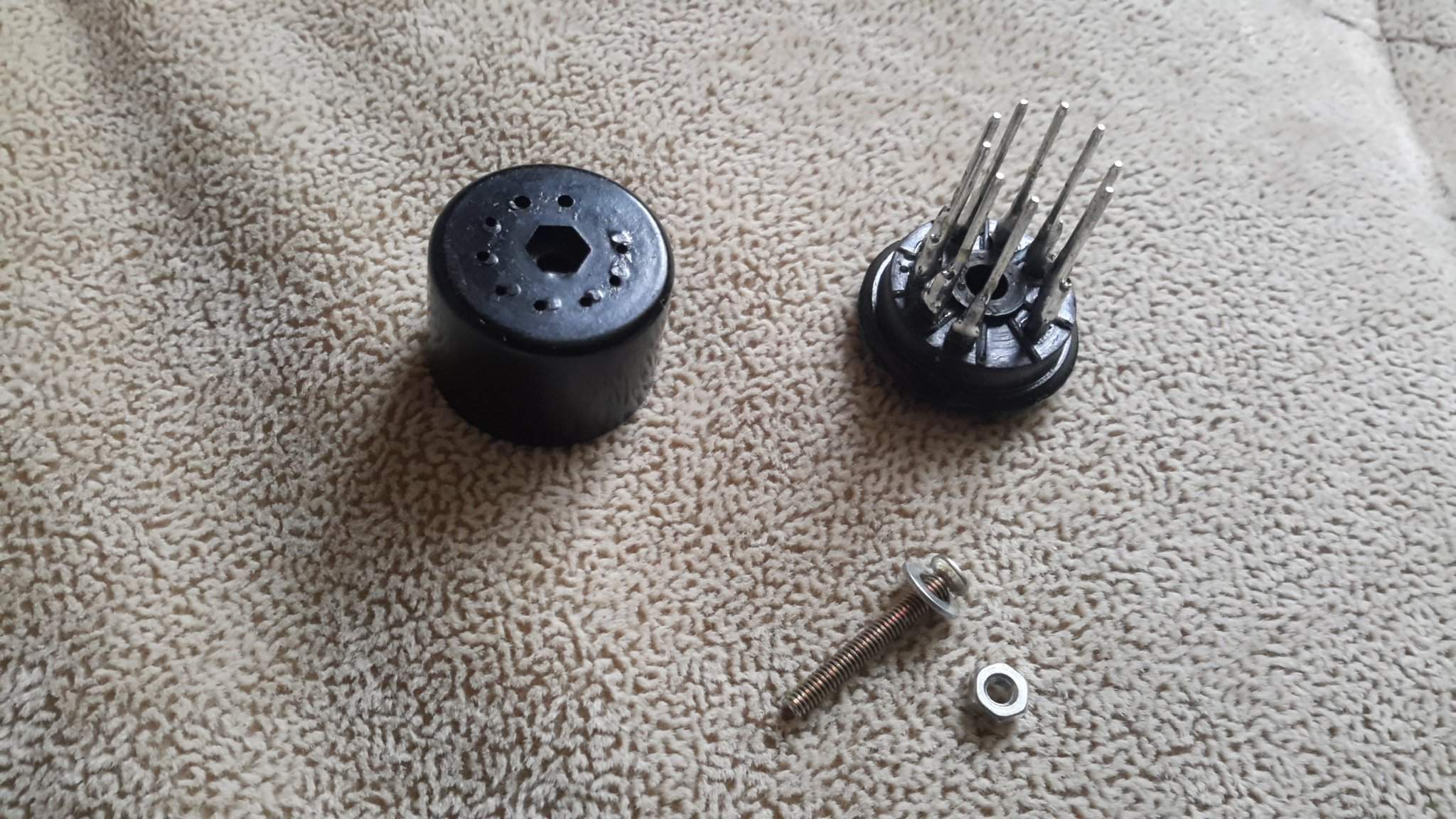

2  Имплантация в плату  бакелитовых/керамических панелек, путем создания в плате соответствующего отверстия под панельку, или 9 отверстий под пины каждой панельки ( так же приклеиванием или привинчиванием)

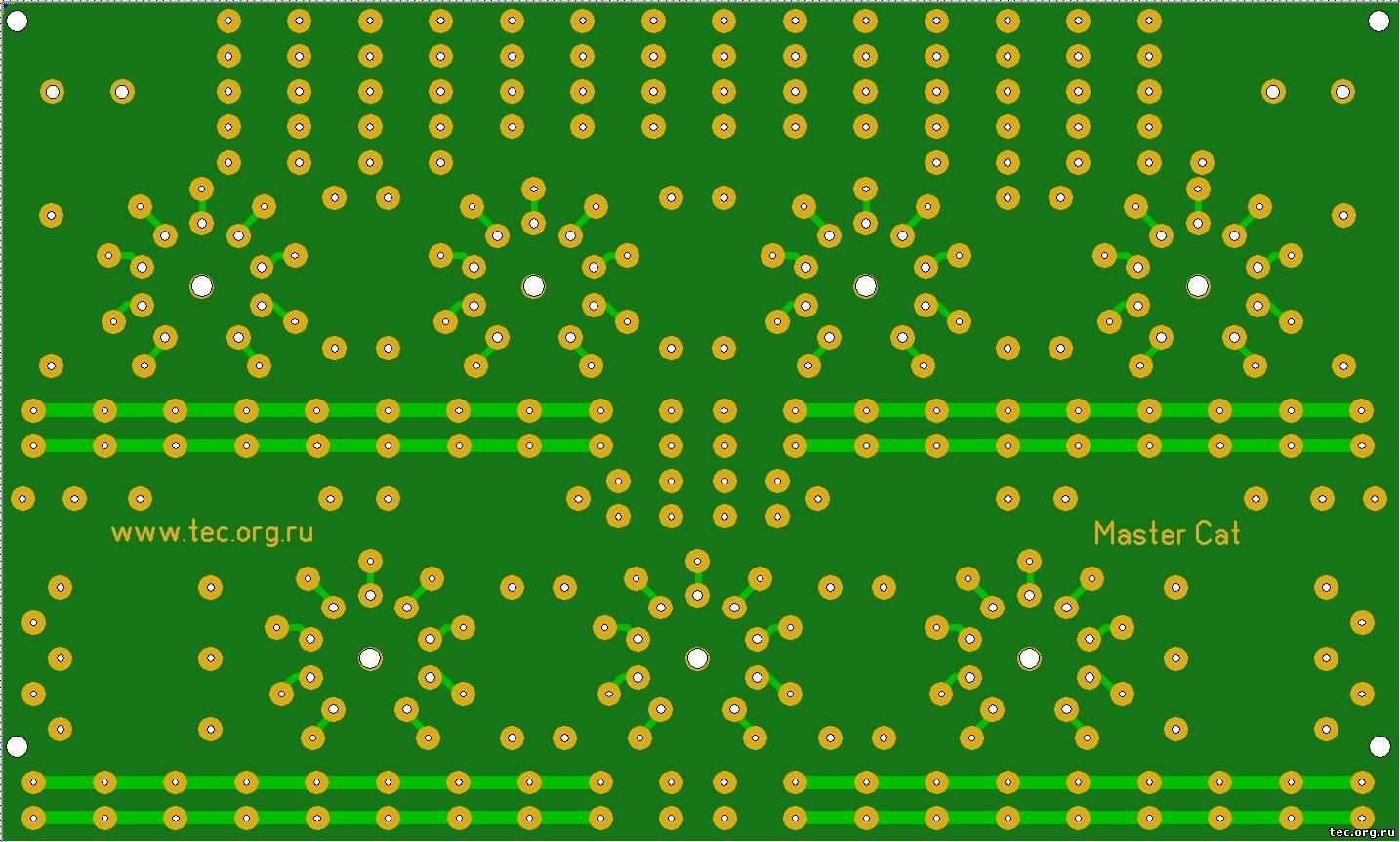

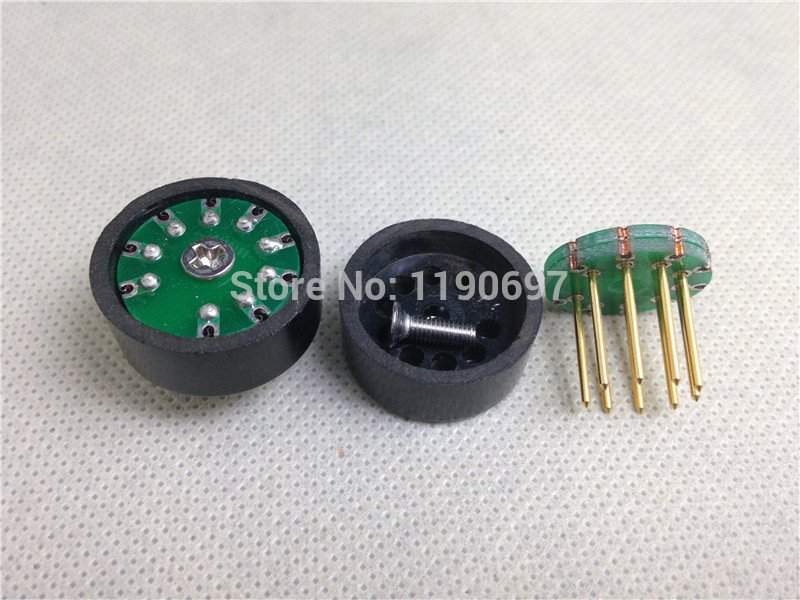

Заготовки фрагментов, к примеру:  http://tec.org.ru/board/prochee_oborudovanie/lampovye_usiliteli_i_platy/maket_tube_noval_7/284-1-0-3112

рс: упс, пока набивал текст, Модер мине опередил, "идеи летают в воздухе", куле  ???
« Последнее редактирование: Октября 13, 2020, 16:15:32 от surfin bird »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12826
  • Atypique
Re: Околокрафтовский флуд
« Ответ #22570 : Октября 13, 2020, 11:52:05 »
Цитировать
панельки сидят и держатся за счёт дорожек печатки
Хорошо бы раздобыть советские пустотелые пистоны и аккуратно расклепать их в отверстиях вместе с дорожками...

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2968
  • Поциент-заМКАДыш
    • Surfin Bird
Re: Околокрафтовский флуд
« Ответ #22571 : Октября 13, 2020, 12:14:32 »
Цитата: Geezer от Октября 13, 2020, 11:52:05
Хорошо бы раздобыть советские пустотелые пистоны и аккуратно расклепать их в отверстиях вместе с дорожками...
Кста, идея! , а мну давеча, по причине острого дифсита пистонов под рукой,  как лошара, из китайских турретов их нарезал ;D

https://youtu.be/5-IT01jf3L8
« Последнее редактирование: Октября 13, 2020, 13:04:04 от surfin bird »

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #22572 : Октября 13, 2020, 12:47:16 »
Цитата: Dying Fetus от Октября 13, 2020, 11:42:40
trengtor, а панельки на корпус не пересадить?

Привезут – буду смотреть, что и как.

Оффлайн nrar

  • Завсегдатай
  • ***
  • Сообщений: 284
Re: Околокрафтовский флуд
« Ответ #22573 : Октября 13, 2020, 13:50:25 »

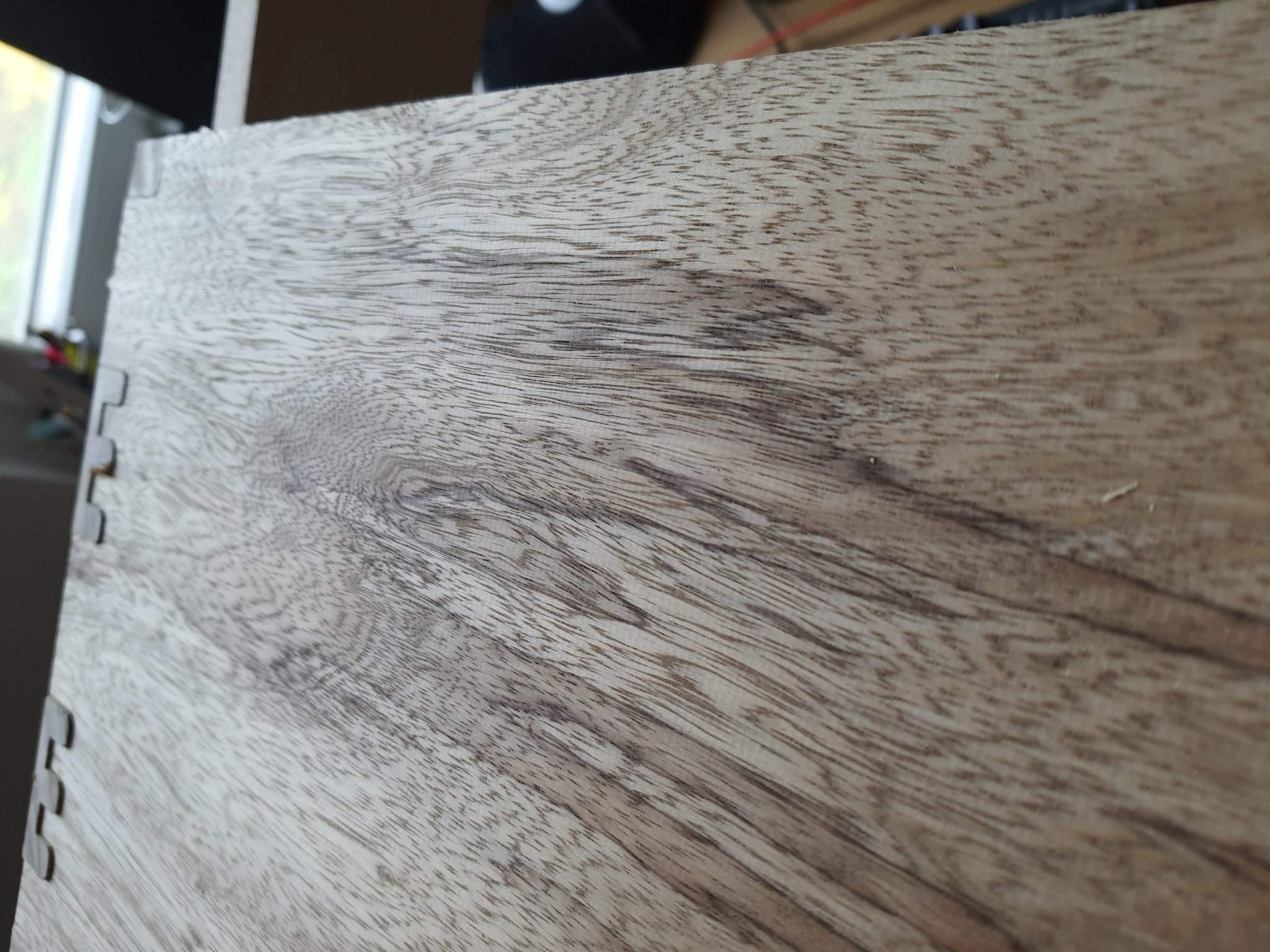

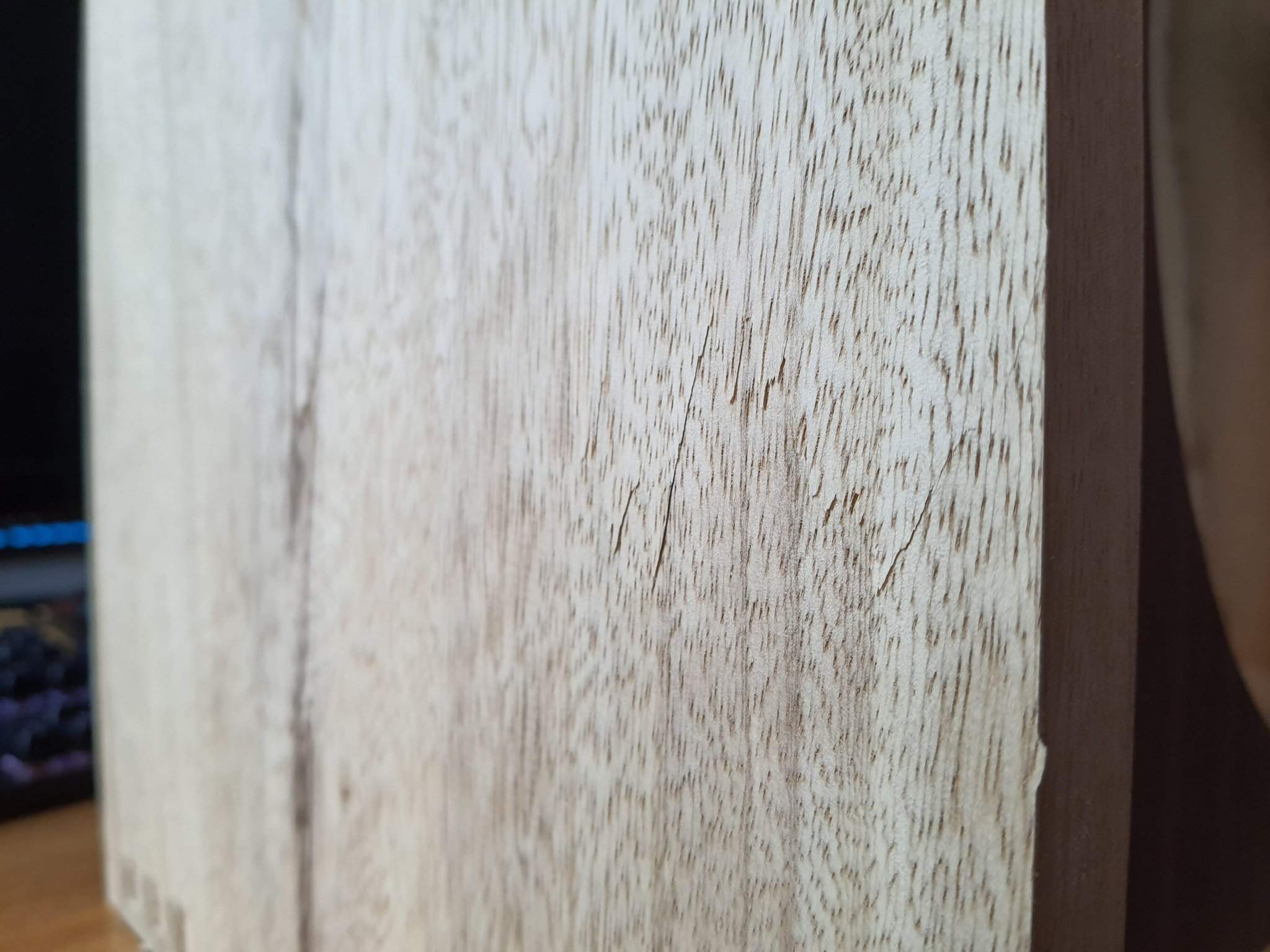

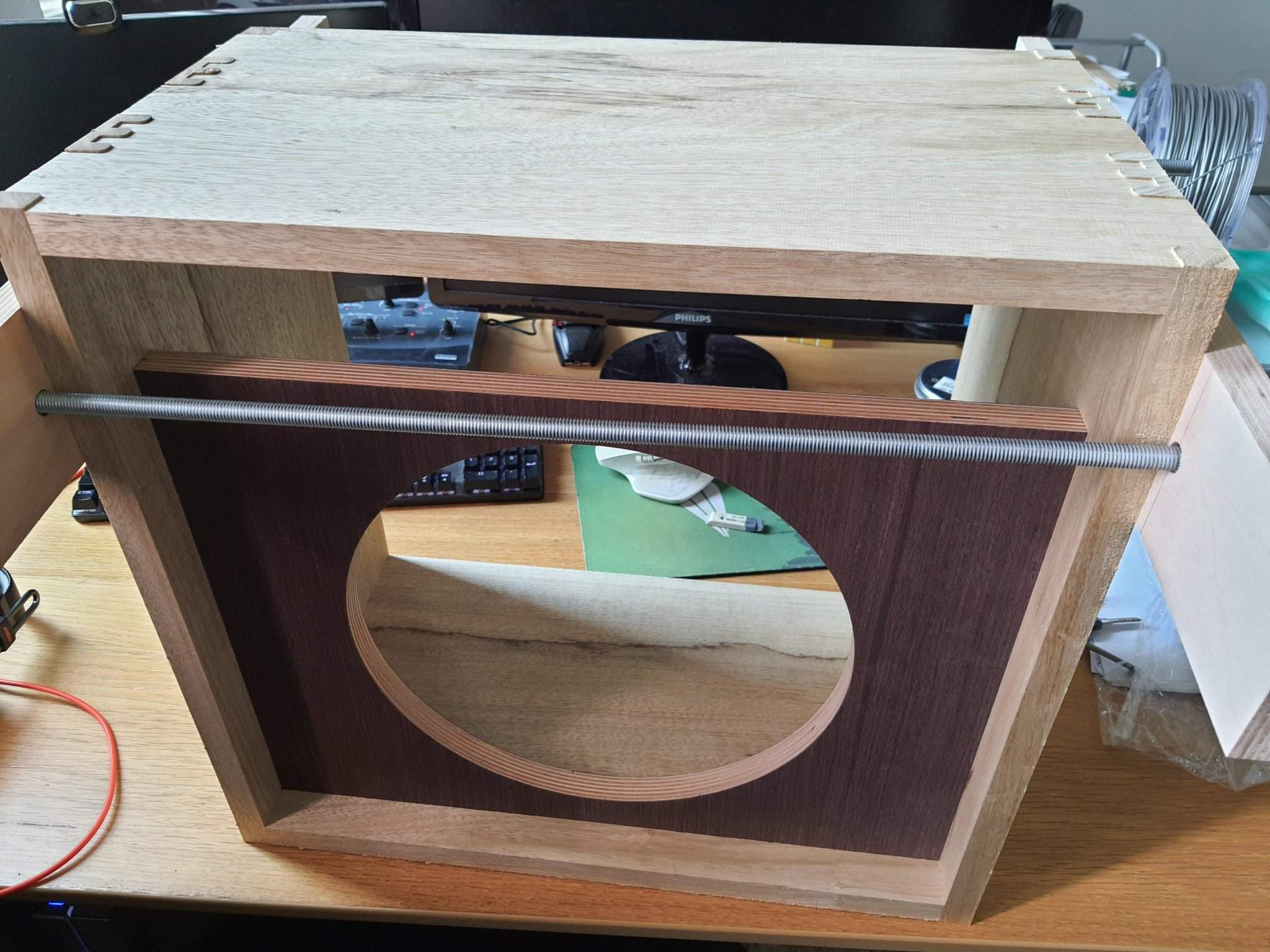

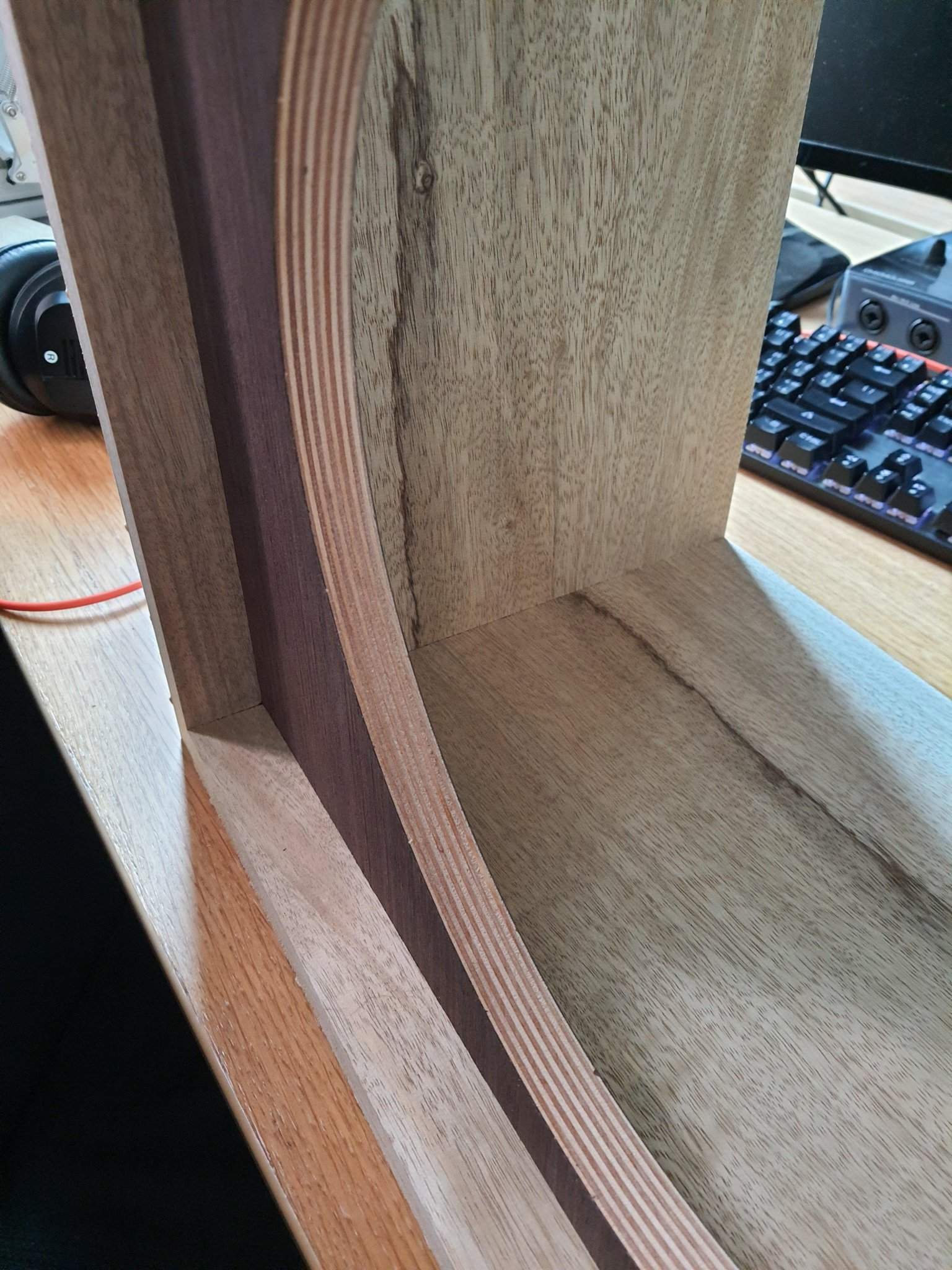

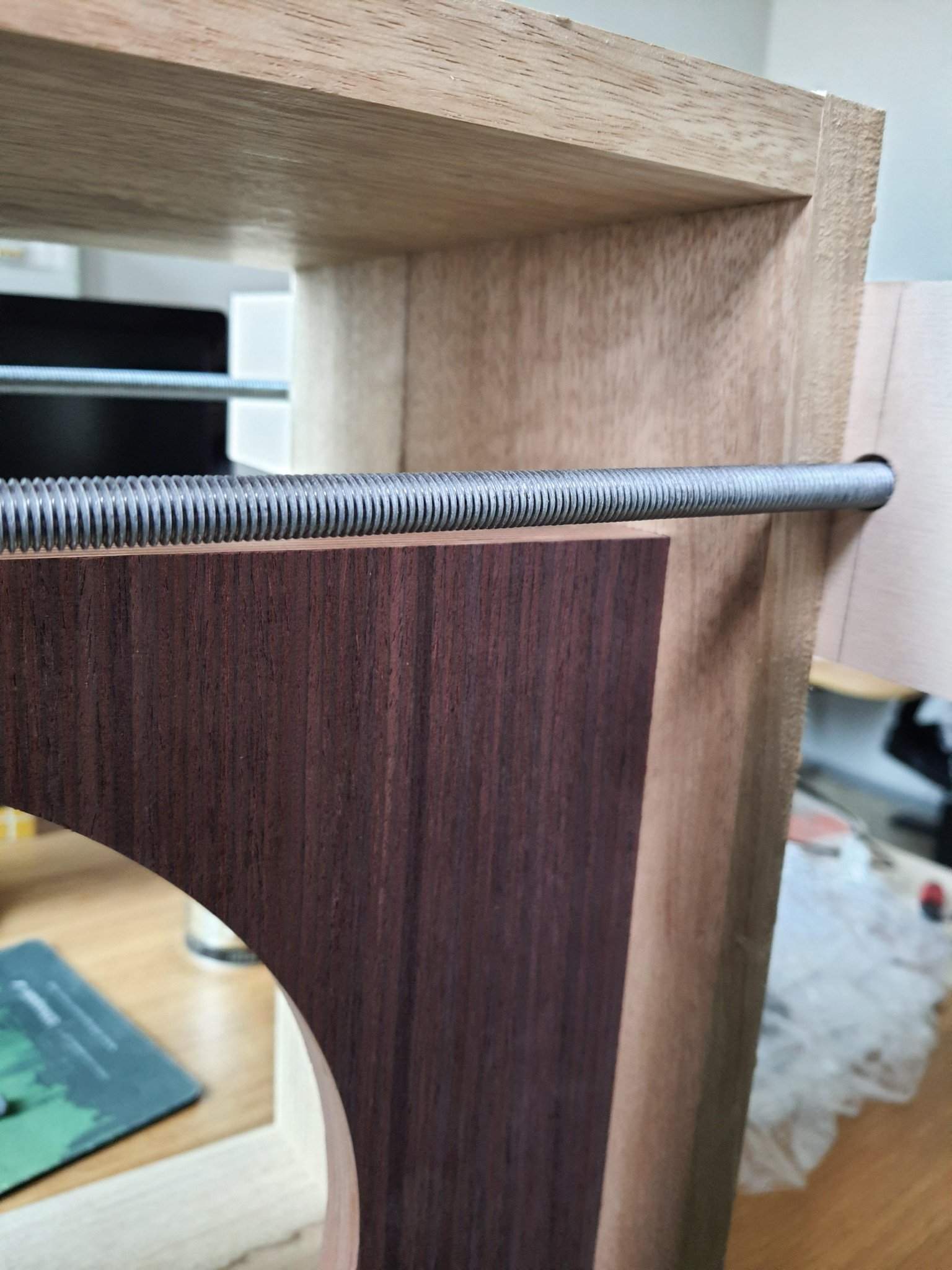

Коллеги, мой первый опыт работы с массивом, до этого только фанерировал и маслами покрывал. Это офрам (корина, лимба), очень красивое дерево, безумно мне нравится. Все пока четко, но собирая, обнаружил проблему (последнее фото), возможно против шерсти на рейсмусе пустил (, либо просто сюрпризы дерева, это не скол, это очень поверхностно. Пока мне видится уже на этапе финишной обработки с маслом зашкурить, или с суперклеем,так часто заделывают повреждения. Может еще кто знает способы?
« Последнее редактирование: Октября 13, 2020, 13:54:08 от nrar »

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #22574 : Октября 13, 2020, 14:13:03 »
trengtor, Если место есть, то да, сверлить и ставить классическую панельку с бандажом. Или реально на пистоны как советовали выше и уже в пистоны ставить панельку. Надо смотреть по месту.  Места в углями ОБЯЗАТЕЛЬНО зачистить!

... и добавил:

Spero_In_Inteligo, Итак:
- диод там не обязателен и надо наоборот. лучше диод примени поверх 317-й, будет более правильно.
- 317 - лучше по классике с 240ом. 2К слишком много, устойчивость стаба будет хуже. Читай даташит...
- светодиод просто с плюс на минус. Делитель по 10К там не нужен вообще.
- 6V6 я бы записал переменкой по накалу. Хотя никаких проблем и с постоянкой если одна.
- С22 можно минимум 2200 мкФ, лучше тут не экономить и поставить 4700 мкФ.
- С23 слишком большой. Стандарт 100 мкФ, можно ну максимум 220 мкФ. на качество фильтрации не влияет. Опять же, читаем даташит.
« Последнее редактирование: Октября 13, 2020, 14:16:59 от AZG »
