iZEP, Geezer, fed13fed, спасибо. Печатку сделал, начал паять.

fed13fed, по поводу CabZone - мониторил эту штуковину, забавная штука, а Mooer radar вообще улёт. Тут дело в том, что мне их функционал пока что не настолько нужен, чтоб раскошеливаться. Аппарат есть: и голова, и преампы, и педали, и каб 4х12, и комп тоже есть (если вдруг эмуляцию захочется плотно заюзать). Просто оно всё в соседнем помещении (в мастерской/студии), что доставляет определенные неудобства и отнимает лишнее время, когда его нет, а брынькнуть охота. Например, в холодную пору нужно хорошо протопить, прежде, чем полчаса попилить рифы с соляками, да галдеть на весь район иногда не хочется.
А ещё CabZone в Украине не нашел в продаже, а из России тянуть не целесообразно. Чувствую, присесть на эмуляцию, так вообще аппарат продавать надо будет  Щас и так только пыль сдуваю иногда.
В общем, в принципе, нет проблем с тем, куда поиграть, просто есть потребность иметь дома под рукой возможность без геморроя по-быстрому воткнуться и минут 5-10 побренчать. Если данный девайс не зайдет, буду думать дальше варианты.

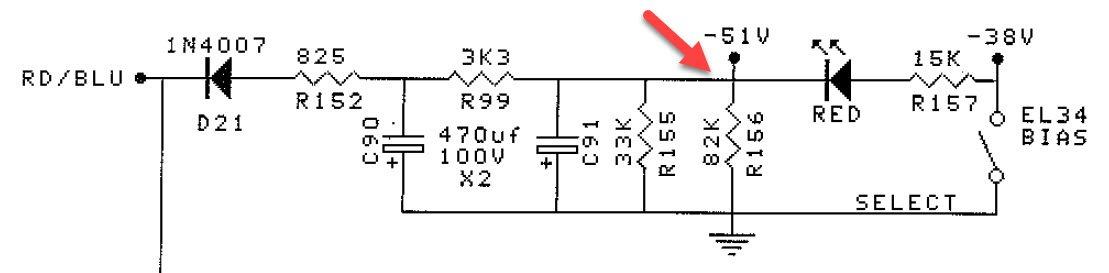

38 снимается с той же точки что и 51, тољко 51 - это напряжение однополупериодного выпрямителя непричёсанного, а 38 - через стабилизатор-делитељ через светодиод.

iZEP, ты сам-то понял, что написал?

при незамкнутом ключе там где написано будет минус 38 Вољт??!!!
Откуда? Вот объясни, скажу понял или не понял
Или через сеточные цепи которые и смещаются в сторону запирания, какие-то ощутимые токи текут?
 Я рад что ты сам ни фига не понял, а то было бы неловко

trengtor, я посчитал, у меня получилось
Могу изложить ход расчëта, могу просто написать, что напряжение перед делителем -53 Вольта( опять же, найденное расчëтом), остальное  - уже сам

Ок, тогда подробно:
1) -51 вольт делю на общее сопротивление R155 и R156(23,5 kOm) = 2,17мА
2) умножаю 2,17мА на 3,3к (R99) = 7,1вольта
3) 7,1 + 51 = 58,1 на первом электролите. И что не так?
Дальше, если замкнуть свитч - ощее сопротивление уже трëх резисторов выходит где-то 9,1кОм.
Плюсую 3,3к , сумма= 12,4к
Делю 58,1 на 12,4 = 4,68мА
Умножаю их на 9,1к - выходит около -42вольта. Как действует в данном случае светодиод - я посчитать не могу но он точно что-то откусывает, так что вроде всë сходится))


... и добавил:

Блин, сразу считал, не заметив R155, и получилось как раз -53вольта

53В АС это теоритически где-то 74 V DC .
т.е. если бы не 825 Ом R152 и активное обмотки транса, и потери транса, то на первом элетролите было бы 74 с гаком Вольта.

А вот с этими 825 Ома - ну очень не просто будет посчитать вручную. Они ведь до электролита, и по ним бежит пульсирующий ток зарядки.

Можно попробовать высчитать через заряд кондера и приняв ток для остальной части за константу.
Только вручную я этого делать не стану, ну его нафик.

Спайс это делает влегкую:
Пиковый ток (амплитуда) через 825 Ом - 16.8мА, на сопротивлении падает (если 15к+LED не подключены) - 13.8 Вольт. 73-13.8= 59.2В на первом электролите!

Если добавить 15к+LED - падает до 52.5В

От сюда уже можно просто, с делителями, Омом итд.



... и добавил:

Попробую пояснить:

Ток через R152 - пульсирующий, его среднее значение где-то равно току, потребляемому всей остальной частью (справа от первого электролита)... НО!

Падение напряжения на этом сопротивлении будет на величину амплитудного значения тока! А оно в однополуперидном сильно выше среднего. Там форма тока - узкие пички от нуля до максимума, синусом даже не пахнет.

Пример тут - 2 с чем-то мА средний ток чере 825 Ом, а пиковый - 16.8мА.

Поэтому 825Ом хватает, чтоб завалить напряжение.

Шайтан?

По идее стендбай отключает только высокое, а там же еще куча напряжений, для график-Екью, для jfet ключей.
По идее - это может быть только гул транса/электролита выпрямителя от изменения режима для какой-то вспомогательной напруги.



... и добавил:

Посмотри осциллом 12В, может они "плавают" или звенят ?
И это "передается" в механические вибрации накала или питания (электролитов) 12В... ну или самого транса питания.

Больше идей нет ...

trengtor,  реагирует на Мастер даже при снятой анодке?
