Spero_In_Inteligo, Ну, если 2PDT, сетку второго на землю или гейн, вход 3-го каскада или на выход второго или на гейн. Более ничего не сделать. Чтобы были приземленные сетки, то на входе второго можно 2М2 повесить, на выходе второго 470к на 1М, вход третьего 1М. Тогда все будет соответствовать.
Но можно пойти более приятным путем - пара реле и обычный тумболер. Первое реле на гейн и катод первого каскада, второе реле вход третьего и переключение громкостей.
Я бы еще раздельные гейны поставил... Это реализуется без дополнительных переключений.

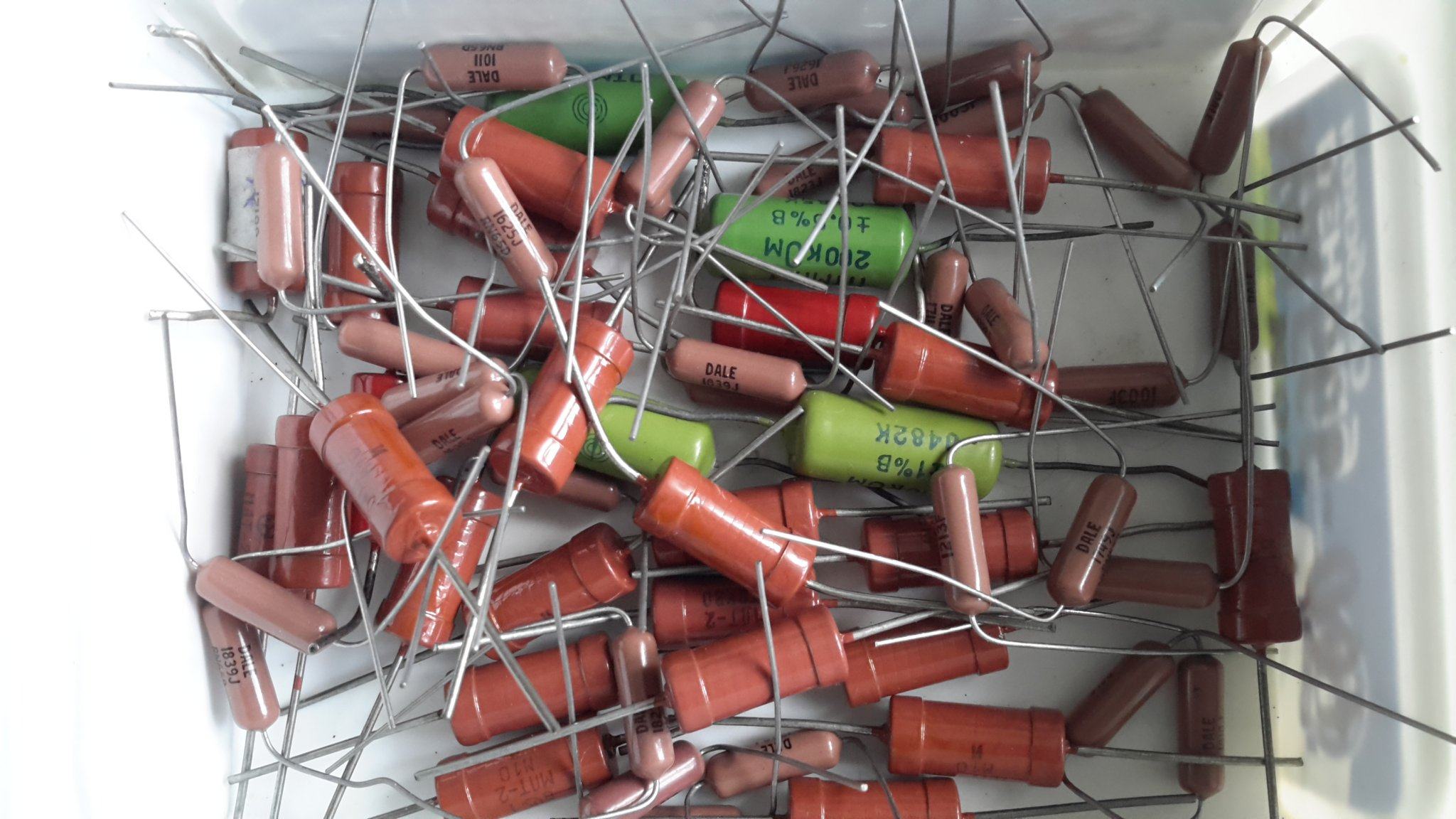

Если 2м2 в запасе не будет, можно больше поставить? 5м6 были. Вроде чем больше номинал в этом месте тем меньше влияния. А с 1м+1м на сетке 3-го получаются стандартные 500к в этом месте в hi, вроде верно все понял...
Насчет прочего, катодный 1-го увеличивал в симуляторе, показалось, что перегруз стал рыхлее, вообщем только с реле делать так(отключаемая доп. емкость).
В целом, с реле тут подумаю, но пока не хочется. Не сильно загадывая, возможно соберу е530-й. с чистым, дж-дж, раздельными гейнами, EQ и т.д.
Петлю на лнд хочу сюда
. Надо набивать заказы, да плату травить.
Тем временем допаял, запустил.
С экранной обмоткой силовика на земле - ничего не гудит(пользуясь случаем передаю пламенный привет -
старому силовику грузилу к снастям).
При 242в накал 6.8в, при 217в 6.0в. Считал под 230 первичку. Транс теплый, но не теплее руки.
Накал переменкой, поднят ~+60в.
С закороченным входом и обоими рулями вправо - фонит и как и любой другой увеселитель, м.б. и потише даже. Земли в розетке нет, шасси открытое(в смысле снизу ничем не закрыто).
В гостевой seventy80 какого-то комбика вполне приятно хрустит-с.
Не особо понял, почему-то с закороченным входом шуршит гейн. Утечка разделительного 2.2н с анода 1-го каскада? Когда есть сигнал, можно крутить и не шуршит(не слышно по крайней мере).
