Требуется помощь зала – может кто сталкивался с чем-то похожим.

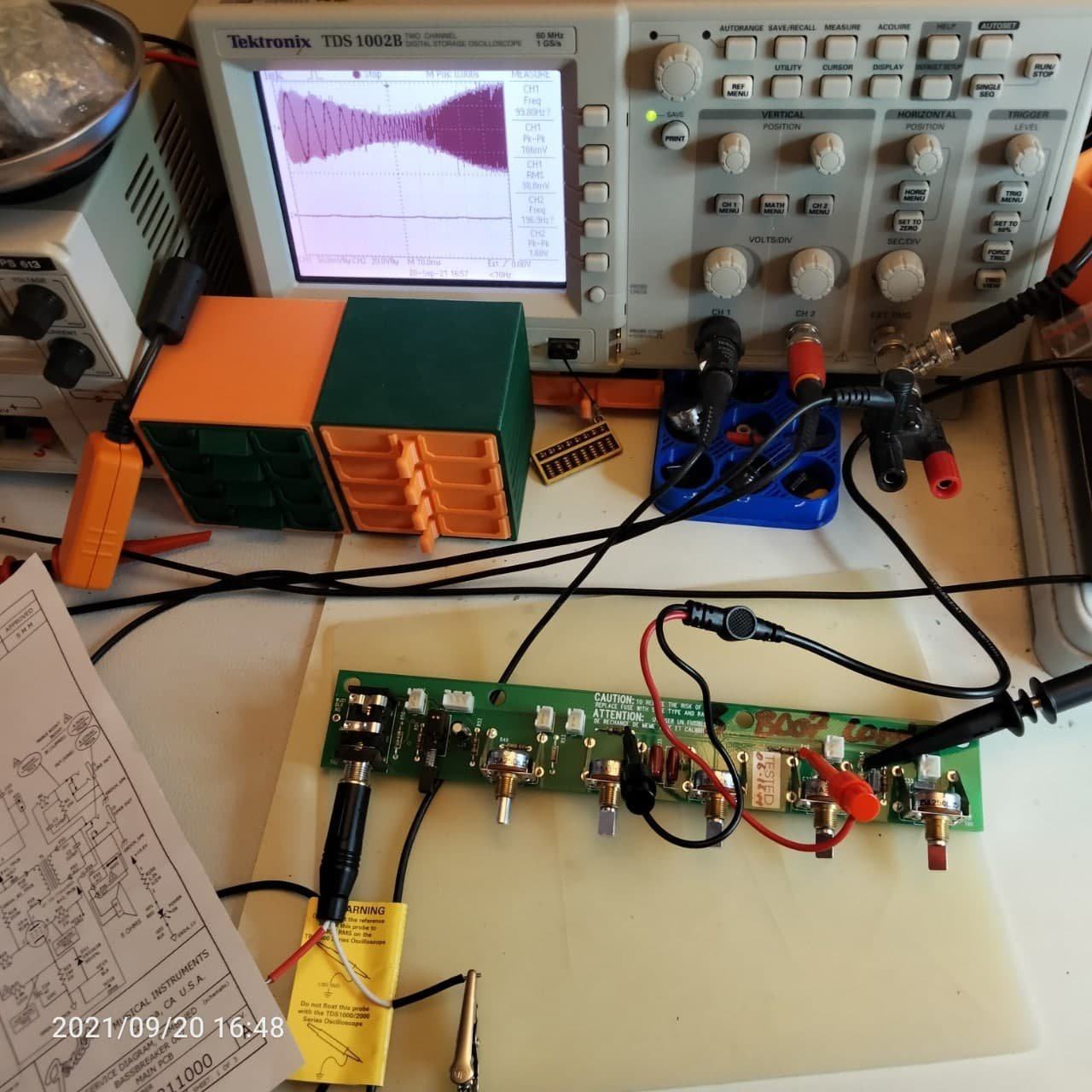

Дано: Фендер Бесбрейкер 007. Дефект: отсутствуют НЧ и СЧ, ВЧ имеются и регулируются. Было подозрение на тонстек, снял, проверил: компонеты, АЧХ – всё Ок. Ставлю обратно – опять то же самое.



Собственно, у меня пока остаётся только подозрение насчёт R37. Но я до него ещё не добрался в этом наследнике традиций монтажа Пиви Классика.

sadky, ну я же написал:

Было подозрение на тонстек, снял, проверил: компонеты, АЧХ – всё Ок.

... и добавил:

Нет, R37 в порядке.

Ну я же подробностей не знаю, как дело было... Картинки же  появились позже
То есть, на снятом тонстеке всë крутится, а в схеме на выходе ноль?

Geezer, я выше для кого написал, что на снятой плате тонстека всё ЗБС? Была та же версия. Не подтвердилась пока.

Простук, покачивание R54 приводит к чему-то?

С ним проблем нет.

Если замкнуть С35, появляются? Да и вообще, можно для пробы замкнуть со входа ТБ до нижнего вывода требла.

Выше писал же:

Было подозрение на тонстек, снял, проверил: компоненты, АЧХ – всё Ок.

Куда же тогда девались низы и середняк?

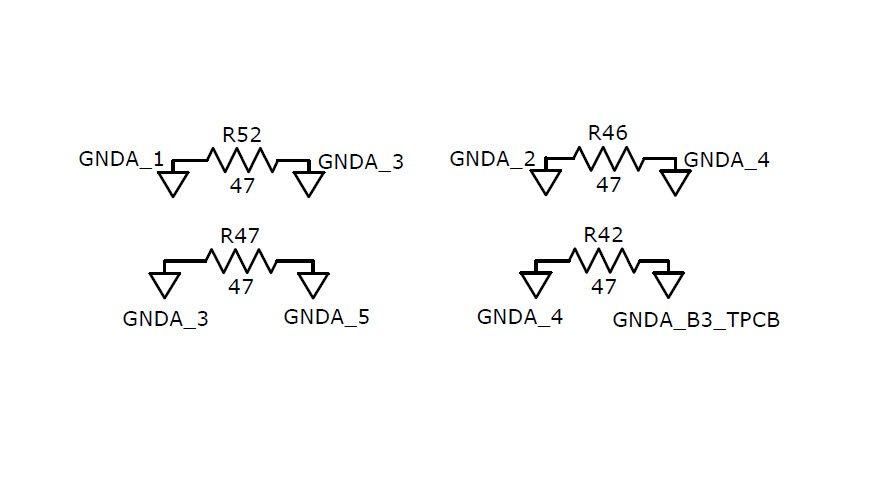

Думаю, что стоит проверить внутрисхемные резистивные развязки земли.

Стоило её замкнуть,

кулаком по углу?
