Лампы подбного типа широко не востребованы, поэтому, их полно в закромах:
https://www.avito.ru/samara/audio_i_video/gu_-74_b_-sssr_2212839448?slocation=641780
А вот на паре таких раньше делались усилители от 10Гц до 10 кГц и мощностью 16 кВт для электродинамических вибростендов. Проблема была в качестве трансформаторного железа, поэтому, частота только до 10 кГц.
https://efind.ru/offer/%C3%D35%C0

А можно подробнее -- как на паре ламп мощностью 3,5 кВт можно собрать что-нибудь на 16кВт ?

Полевой транзистор  V3 видите?

Вижу и понимаю, что он играет ключевую роль в этой схеме. Но как?
 "меняет  коэффициент усиления V2" и? Вопрос в изменении громкости мне дает мало информации.

Спасибо всем отписавшимся.
Вообщем ЛУТ осваивается, ввиду того что делаю редко и мало. Не очень интересная цена доставки выходит, "лишние" платы опять же.

Но подумаю, ибо возни и правда много.

Стало быть с новым картриджем и благодаря советам akl, Medvedeff вроде как переводится нормально. Рандомный момент - с утюгом (либо просто практика). М.б. ламинатор более интересен, юзал кто?

ХЖ vs персульфат. В принципе и персульфат норм, 35-40 градусов и норм работает.

Итого:

Но ведь одна цепочка не может заметно изменять звук, и откуда там взяться заявленной - "Резкая специфичность музыкального эффекта" ?
Можете пояснить? Это аналог ,типа, перемножителя сигнала или что?
Или даже просто микс звука с гитары и генератора тона? :-))

Это модуляция по фазе и амплитуде. Генератор добавляет "зуд" на своей частоте, которая меняется педалью. И эта частота почти никогда не соответствует тону входного сигнала. Т.е. диссонирует. Этим и объясняется "Резкая специфичность музыкального эффекта".
Если вместо генератора использовать усилитель для микрофона, то получается что-то напоминающее вокодер.


... и добавил:

А можно подробнее -- как на паре ламп мощностью 3,5 кВт можно собрать что-нибудь на 16кВт ?

Я уже более двадцати лет там не работаю. Возможно, спутал с анодным напряжением. Оно точно 16КВ. Мощность, скорее всего, 7 кВт. Вам точно хватит. Весит конструкция из двух трансформаторов и трёх шкафов около 5 тонн. Плюс, принудительное водяное охлаждение.

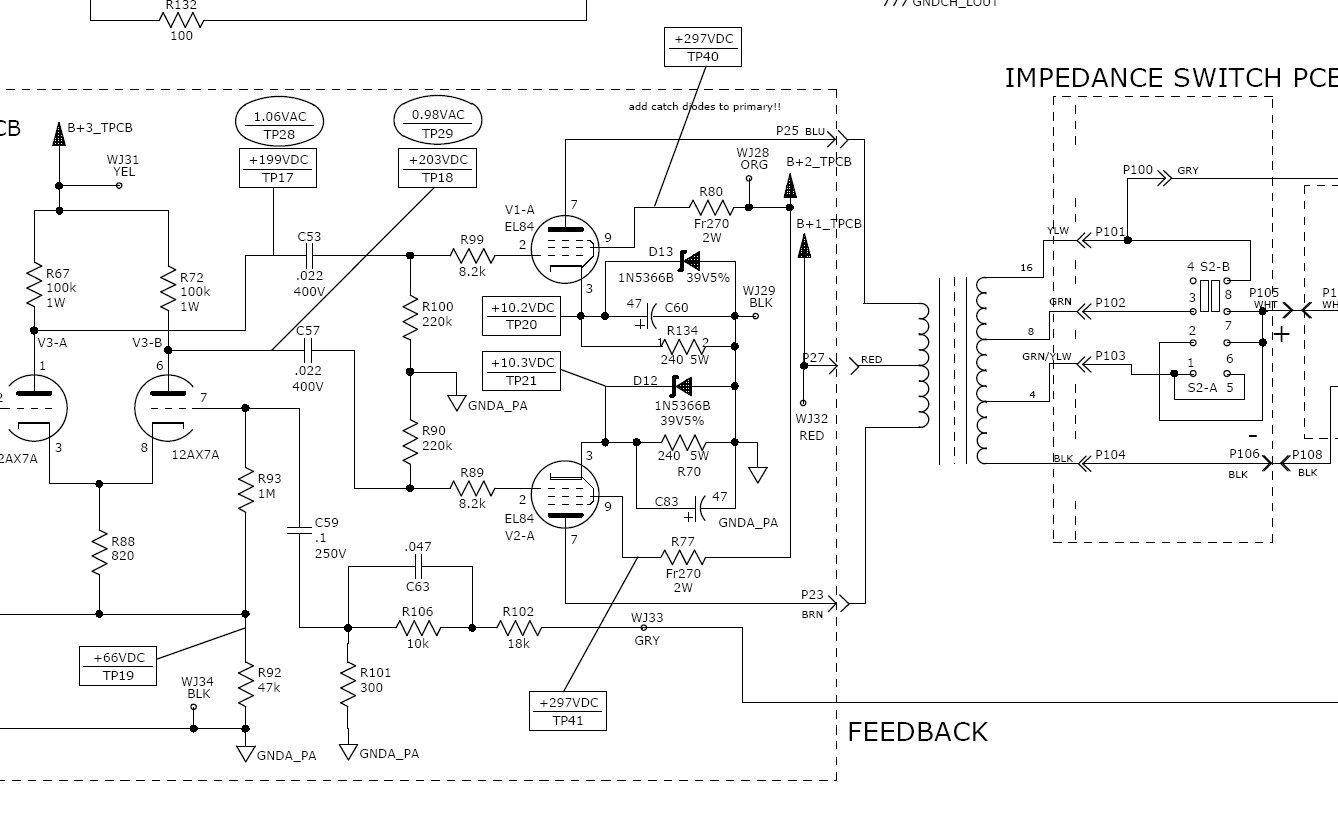

Поясните мне, други, на кой ляд в катодном бутерброде Fender Bassbreaker стабилитрон на 40 вольт?
Прошило лампу, следом его, в итоге владелец с новым сетом выходных фактически сажает катод на землю, это что, месть разработчика?
(Ссылка на вложение)

Это хорошие стабилитроны... только они не на то напряжение. Или не на те лампы...

С ними можно не дать катодному сильно задраться... такой почти фикс биас. Но их тогда надо вольт на 12-13-15 .
Я на el84 их ставлю - если попасть в правильное напряжение - получается автобиас для тихих сигналов и фикса для громких.
Атаки субъективно громче стреляют, но не теряется "шайм" (shime) el84

А тут может с 6V6 номинал напряжения взяли ?
но канеш если горит, то все пропало... В серийный девайс я б не ставил

Если вместо генератора использовать усилитель для микрофона, то получается что-то напоминающее вокодер

30 лет назад я делал по приколу эрзац-вокодер
Использовал кусок схемы от дискретного АЦП, существенно понизил тактовую частоту и получил явно ступенчатый синус на выходе.
Забавно было - говоришь в него "Гриша", а он выдаёт "Брича"

У меня тогда приятель делал под заказ цифровые реверы, и он был весьма продвинут в их схемотехнике.
Меня же интересовал именно "звук робота".
Приятель набросал мне работоспособную схему, я слепил её на макете и был результатом вполне удовлетворён.
На несколько дней баловства этого мне хватило
