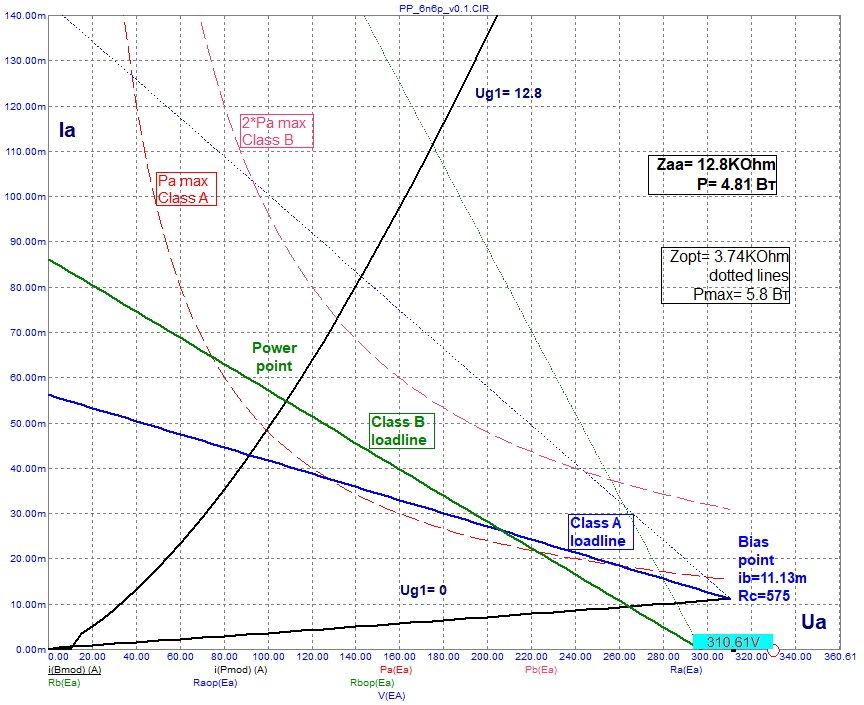

Dimon21, построил нагрузочные прямые на аналоге - E182CC. Конечно уменьшил ток покоя, здесь 72% от максимума (11.1 mA в расчете на одну лампу). Резистор в коллекторе для модели 575 Ом. Нагрузочная прямая класса А залезает в область превышения допустимой мощности, но на глаз суммарное значение вроде меньше.
Попробуйте разорвать петлю обратной связи, потом емкость в катодах снимите, потом резисторы 470к в два раза меньше, потом копайте все подряд.
PS
На рисунке видны точечные линии оптимальной нагрузки при которой достигается максимум мощности. Это осталось от пентодов, но наглядно демонстрирует, где находится точка максимума и для триодов. Только триод не выдержит. Расчет для Push-Pull каскада как нибудь выложу отдельной темой, проверю только на практике.
... и добавил:да, заложил просадку напряжения питания 15 вольт.
... и добавил:Обратную связь отключите, закоротив резистор 4.7k
