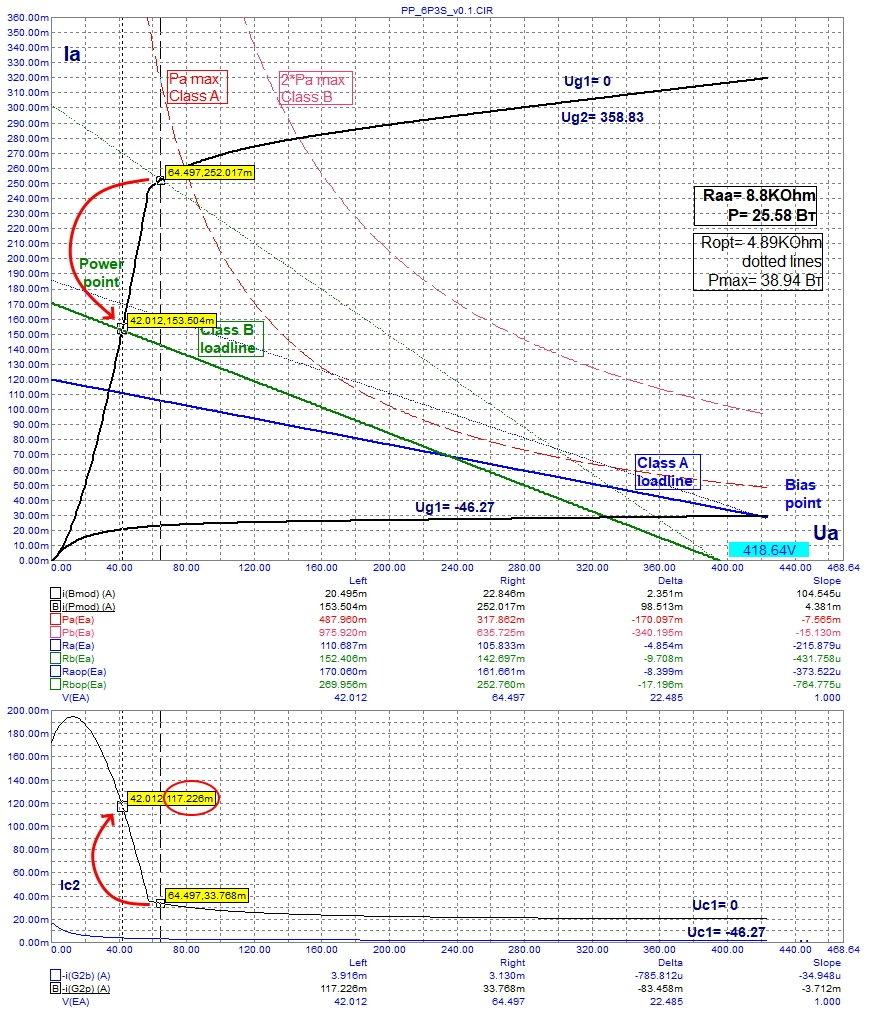

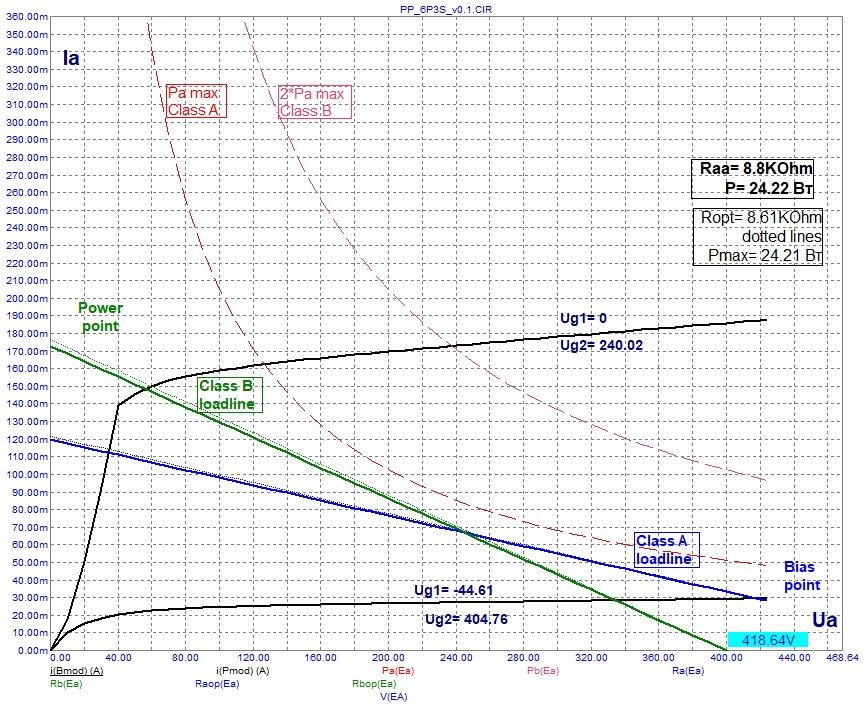

2*Pa max это ограничитель удвоенной максимальной рассеиваемой мощности для анода. По ней визуально контролируется работа в классе B, где лампа работает только половину периода, как бы в "импульсном" режиме. Об этом мало кто пишет. Сам нашел инфу на сайте одного австралийца, который строил мегаусилки на десятках ламп. Без этого никак не мог понять как работает Ampeg SVT, там все сделано по максимуму как в А, так и в В классе. На примере ниже видно, что зеленая линия нагрузочной прямой заходит в область Pa max и почти касается 2*Pa max. Но здесь мощность пониже, чем в SVT, там она прямо касалась. По рассказам, им с трудом давались все 300.
Это некорректно.
Работа двухтактных усилителей в разных классах звукоусиления описана подробно в разных книгах, включая книги для начинающих, например, Г.Сворень "Шаг за шагом. Усилители и радиоузлы" Издательство "детская литература" Москва 1965г. В интернете находится легко.
Это для начинающих. Для более продвинутых, Р.Терещук "Справочник радиолюбителя". Для профессионалов - Г.С.Цикин и Г.В.Войшвилло.
У лампы есть понятия: максимально-допустимая мощность рассеивания анодом и экранной сеткой. В каком бы классе звукоусиления не работал усилитель, мощности, рассеиваемые анодами и экранными сетками не должны превышать предельно-допустимых значений.
При построении нагрузочной прямой, для класса "А", нагрузочная прямая должна быть ниже линии "Paдоп" (Pamax"), т.к. при работе анод лампы будет рассеивать мощность, близкую к "Paдоп" (Pamax").
В классах "АВ" и "В", нагрузочная прямая может пересекать линию "Paдоп" (Pamax") при условии, что мощность рассеиваемая анодом не будет превышать "Paдоп" (Pamax"). Мощность рассеиваемая анодом рассчитывается с учётом коэффициента использования анодного напряжения, что описано у Г.С.Цикина и Г.В.Войшвилло.
Т.е. графически Мощность рассеиваемая анодом в класе "А" - одно и тоже, в классах "АВ" и "В" нет. Соответственно, расчёты режимы работы ламп в классах "А" и "АВ","В" рассчитываются по-разному.
