Re: Околокрафтовский флуд
« Ответ #30105 : Июля 02, 2022, 14:37:23 »
Цитата: Spero_In_Inteligo от Июля 02, 2022, 14:16:24
Стабы да, в то220. LM-ки.

для экономии места сверху, можешь кинуть LM-ки под плату, в D2-PAK варианте (LM317D2T-TR) ТТХ -теже, габарит компактнее и не мешает конденсаторам сверху

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #30106 : Июля 02, 2022, 14:43:56 »
Если ток не более 500 мА, то можно и в SOT-223. Их паять полегче чем D2PAK.

Spero_In_Inteligo, ТПГ-4 можно и на две вторички если по токам хватает. Но все же несколько каналов на 200-300мА надо иметь. Потом не пожалеешь.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8877
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #30107 : Июля 02, 2022, 18:41:25 »
Цитата: alkuz от Июля 02, 2022, 14:37:23
для экономии места сверху, можешь кинуть LM-ки под плату, в D2-PAK варианте (LM317D2T-TR) ТТХ -теже, габарит компактнее и не мешает конденсаторам сверху
Цитата: AZG от Июля 02, 2022, 14:43:56
Если ток не более 500 мА, то можно и в SOT-223. Их паять полегче чем D2PAK.

О! Кстати мысль) Собственно smd не паял, не покупал. ;D На этотм проекте как раз и думал попробовать мостики/резюки(1210 размер, прикинул эвристически). Отличная идея и со стабами! Спасибо))
Подвигаю на платке...

Цитата: AZG от Июля 02, 2022, 14:43:56
Spero_In_Inteligo, ТПГ-4 можно и на две вторички если по токам хватает. Но все же несколько каналов на 200-300мА надо иметь. Потом не пожалеешь.

текущие 10 каналов заняты 9 педалями получаются. Да, не все собраны, но фактически БП уже забит. ???

Далее, если будет потребность, можно подумать про второй БП. Хотя, кроме ревера в петлю(а это вероятнее всего wall adapter format) пока и не знаю что может быть нужным.

Существеным, для выгадывания места остаются еще выходные емкости, после стабов. Думал насчет 470/25. На 9в каналы можно посмотреть 16в капаситоры, а вот объем, какой лучше заюзать? ???

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #30108 : Июля 02, 2022, 19:11:51 »
Spero_In_Inteligo, Под SOT-223 полигон, если есть возможность на 2 стороны с виасами. Максимальной площади сколько места хватит. Работает как неплохой радиатор. Дешево и сердито. без полигона там вроде максималка 250 мА, надо смотреть даташит.

не обязательно все каналы раздельно. Можно объединять разумно. Убирая земляные петли.

Выходные 100-220 мкФ. 470 много. Еще учти, что в самой примоче есть электролит по входу. А у стабов есть ограничение на выходную емкость. лучше больше вбабахать до стаба. Остальное даташит смотреть.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12720
  • Atypique
Re: Околокрафтовский флуд
« Ответ #30109 : Июля 02, 2022, 19:37:27 »
БП пузатого гурмана (на 32 мин.), причём там есть даже пара выходов SAG ;):
(нажмите чтобы показать/спрятать)

... и добавил:

Вот оно у нас :):
https://pedalzoo.ru/voodoo-lab-pedal-power-mondo.html
« Последнее редактирование: Июля 02, 2022, 21:20:14 от Geezer »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8877
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #30110 : Июля 02, 2022, 21:34:58 »
Цитата: AZG от Июля 02, 2022, 19:11:51
Spero_In_Inteligo, Под SOT-223 полигон, если есть возможность на 2 стороны с виасами. Максимальной площади сколько места хватит. Работает как неплохой радиатор. Дешево и сердито. без полигона там вроде максималка 250 мА, надо смотреть даташит.

Про виасы посмотрел, не особо понял что это. С ходу не нашлось.
Впрочем делать буду ламинатором(пробовать по крайней мере делать :))...

Насчет 250мА - обмотки ТПГ-4 130(15в)-160мА(9в)...
по SOT-223 -  Т.е. полигон-дорожку сделать одновременно для средней мелкой ноги (Vout) и большой ногой(Vout), проходящий под корпусом?

Цитата: AZG от Июля 02, 2022, 19:11:51
не обязательно все каналы раздельно. Можно объединять разумно. Убирая земляные петли.

Да посмотрим как пойдет. Я пока прикинул что хочу, самое прожорливое - DBD на одной pt-шке. Искажалки потребляют крохи.

Цитата: AZG от Июля 02, 2022, 19:11:51
Выходные 100-220 мкФ. 470 много. Еще учти, что в самой примоче есть электролит по входу. А у стабов есть ограничение на выходную емкость. лучше больше вбабахать до стаба. Остальное даташит смотреть.

Эх, с местом для "побольше" до стаба - не особо...

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #30111 : Июля 02, 2022, 22:17:04 »
Spero_In_Inteligo, ДА, дорога со средней ножки на загривок и под загривком большой по рамеру полигон. Хотя бы 1 кв см.

Вот пример...

« Последнее редактирование: Июля 02, 2022, 22:20:46 от AZG »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8877
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #30112 : Июля 03, 2022, 09:02:35 »
Цитата: AZG от Июля 02, 2022, 22:17:04
Spero_In_Inteligo, ДА, дорога со средней ножки на загривок и под загривком большой по рамеру полигон. Хотя бы 1 кв см.

Вот пример...



Спасибо :alc:, принято!

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Околокрафтовский флуд
« Ответ #30113 : Июля 03, 2022, 21:54:53 »
Подскажите, плиз, какой мощности выбрать твиттер для усилка с выходной мощностью 50вт ?
В спеках указано следующее:
2", 4 Ома, 150вт :crazy:
Зачем столько? Или таки надо из-за низкого КПД ? короче, внесите ясность, кто в теме  :rolleyes:

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 21049
  • .._ .__. .. __.. _.. .._
Re: Околокрафтовский флуд
« Ответ #30114 : Июля 03, 2022, 22:03:05 »
sadky, я так думает, запас по неискажённой мощности с учётом пик-фактора так называемого который гласит что максималка физически
по пик-фактору 3.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Околокрафтовский флуд
« Ответ #30115 : Июля 03, 2022, 22:26:07 »
Меня сбивает с толку тот факт, что, например, в колонках S-30 , если правильно помню, стояли пищалки всего 6ГДВ . Да и на фильтре ведь должно что-то  падать ???

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #30116 : Июля 03, 2022, 22:30:26 »
sadky, ПОставили что удобно. Тут ватт на 10-15 хватило бы. На Ч совсем другой уровень сигнала. Плюс чутье пищалок.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Околокрафтовский флуд
« Ответ #30117 : Июля 03, 2022, 23:07:12 »
AZG,  понял, тогда возьму на 20вт :)
Азнаур, а вот у тебя же всë есть)) может, и полная схема Crate TX-50D найдëтся?
Ко мне попал ящик в состоянии клинической смерти, в нëм отсутствует селектор эффектов. Я перерыл всë, схему нашëл, но именно блока эффектов в ней нет :( соответственно, что там за крутилка должна быть - Х. З....  :hmmm:

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #30118 : Июля 03, 2022, 23:37:21 »
sadky, Не, по Крейту очень мало всего. Бывает натыкаюсь на выкачки с FTP производителей. Но тут реально пустота. ну и по эффектам всегда не шибко густо было. Может вообще там энкодер.

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #30119 : Июля 04, 2022, 05:10:30 »
Цитата: sadky от Июля 03, 2022, 22:26:07
Меня сбивает с толку тот факт, что, например, в колонках S-30 , если правильно помню, стояли пищалки всего 6ГДВ . Да и на фильтре ведь должно что-то  падать ???

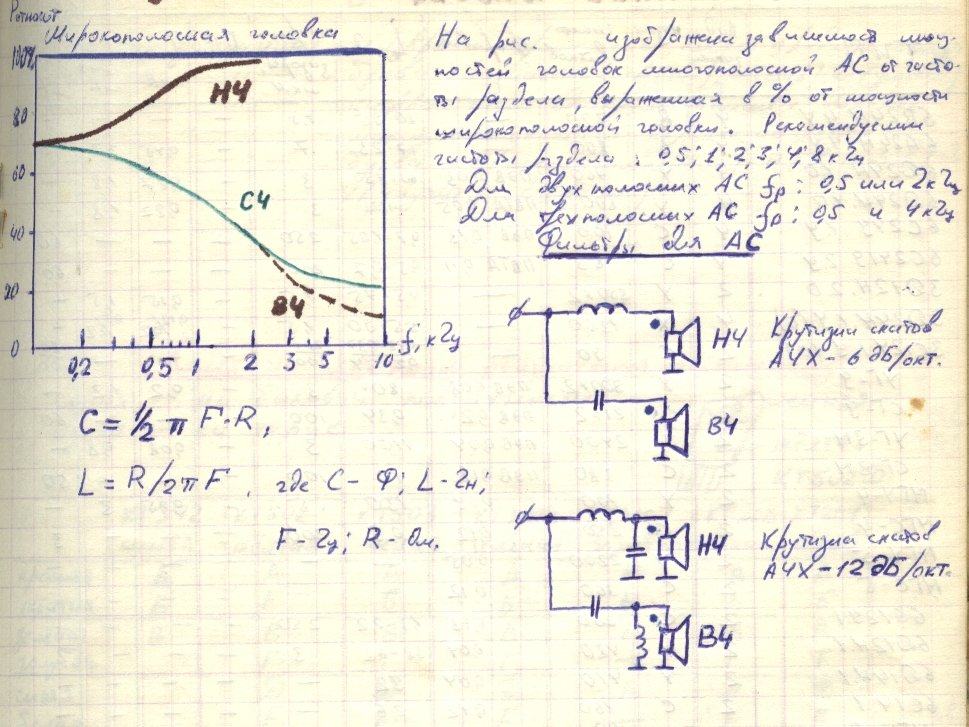

К счастью, у меня сохранилась "волшебная тетрадочка" с времён, когда ещё не было сканеров:
