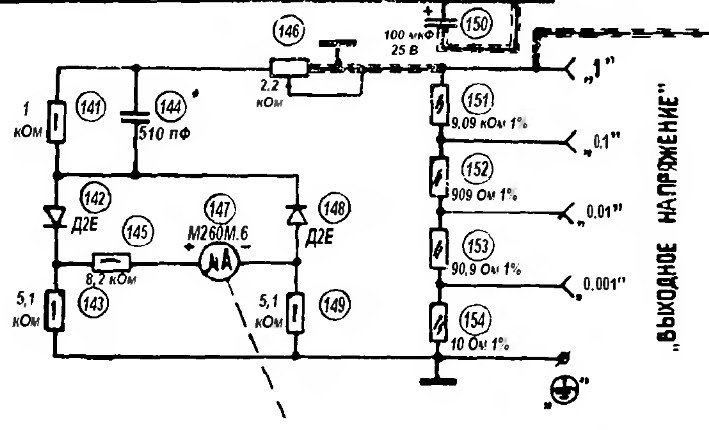

ИМХО: так себе аттенюатор

Вынужден огорчить - ИМХОшка ошибочна, ибо официальные фабричные данные таковы:

"Генератор предназначен для настройки, регулировки и испытания НЧ каскадов радиоаппаратуры в лабораторных и производственных условиях.
Имеется регулировка выходного напряжения, контролируемая индикатором.
Диапазон частот 20...200000 Гц.
Выходное напряжение на нагрузке 600 Ом до 5 В.
Коэффициент гармоник 2%"
Для домашней лаборатории всего этого вполне достаточно

при налаживании исключительно (ну почти) педалек такая ситуация маловероятно

Так мы тут на гитарном форуме только с 600-омными генераторами НЧ и работаем

Импедансы 50 Ом - это удел техники ВЧ и СВЧ, с такой аппаратурой я плотно работал:
https://disk.yandex.ru/i/eSqoIZPhGe2PTQ

Я не знаю таких примочек, у которых входной импеданс был бы 600 Ом

с точки зрения метрологии одно большое недоразумение

"Товарищи учёные, кончайте поножовщину!" (С)

Spero_In_Inteligo, Переходят. Но есть и складские запасы.

Да, из-за завышенной индукции эти трансы и шкалят, ибо под нагрузкой просаживаются значительно.

Spero_In_Inteligo,
Трансформатор проверяется очень просто:
На первичку даём его номинальное паспортное напряжение с ЛАТР-а.
Вторички (все одновременно!) нагружаем резисторами до номинального тока. Напряжение должно равняться указанному в паспорте в пределах допусков из него-же.
Превышение напряжения вторички на ХХ будет тем больше, чем сильнее завышена индукция в сердечнике и занижено сечение провода вторичек. Если превышение на ХХ не оговаривалось при заказе, то я и до двух раз видел Появление пункта "Напряжение ХХ не более (например) 120% номинального" сильно снижает габаритную мощность заявленную для железа и повышает стоимость заказа, но у транследа проблем сделать нормально не возникало, хоть и дороже
Напряжение на ёмкости после моста равно амплитудному до моста за вычетом падения на двух диодах. Для синуса Амплитудное=1,44*действующее (то, что по вольтметру) но выполняться будет только для чистого синуса.

Ну а в реальности на мощностях "для педалек" - не париться, если не греется и заявленный ток под нагрузкой обеспечивает, то всё норм

Spero_In_Inteligo,
Трансформатор проверяется очень просто:
На первичку даём его номинальное паспортное напряжение с ЛАТР-а.
Вторички (все одновременно!) нагружаем резисторами до номинального тока. Напряжение должно равняться указанному в паспорте в пределах допусков из него-же.
Превышение напряжения вторички на ХХ будет тем больше, чем сильнее завышена индукция в сердечнике и занижено сечение провода вторичек. Если превышение на ХХ не оговаривалось при заказе, то я и до двух раз видел Появление пункта "Напряжение ХХ не более (например) 120% номинального" сильно снижает габаритную мощность заявленную для железа и повышает стоимость заказа, но у транследа проблем сделать нормально не возникало, хоть и дороже
Напряжение на ёмкости после моста равно амплитудному до моста за вычетом падения на двух диодах. Для синуса Амплитудное=1,44*действующее (то, что по вольтметру) но выполняться будет только для чистого синуса.

У меня есть еще ТПГ-2, одна вторичка на 6В. Ведет себя также - ХХ по паспорту(9В с копейками), с увеличением нагрузки проседает до номинала. Зато тих. Нагрева не заметил, но не гонял еще, чтобы "прокалить", тест небольшой только.

Тут, похоже, та же история. Но ТПГ-2 куплен в чипе, npkk.ru мотали, судя по лейблу.

Латров пара штук есть, поиграю на досуге)

Ну а в реальности на мощностях "для педалек" - не париться, если не греется и заявленный ток под нагрузкой обеспечивает, то всё норм

Немного есть сомнений на тему вольтажа фильтров. Корпус ограничен, но 3300 на 35в вроде впихнул. Вроде запас на копейку даже есть.

Spero_In_Inteligo, Ну остатки все же есть по некоторым позициям, которые мало кому нужны.

Попсы точно никакой не было, уверили. Все только под заказ. Звонил, к слову, с приличным разрывом(подгадывал логистику), это давненько тенденция идет. А темные углы на любом складе есть
