major73727, По анодному напряжению:
Данный трансформатор позволяет получить 180 вольт выпрямленного при двухполупериодной схеме и до 360в при мостовой.
При двухполупериодной без нагрузки, или при нагрузке сильно меньше максимального тока, можно расчитывать на 250/500в (амплитудное значение напряжения на вторичках) но это очень плохой вариант.
... и добавил:Alex_SG у меня ШЛ зеленый, токи 0,7 и 0,75 А.

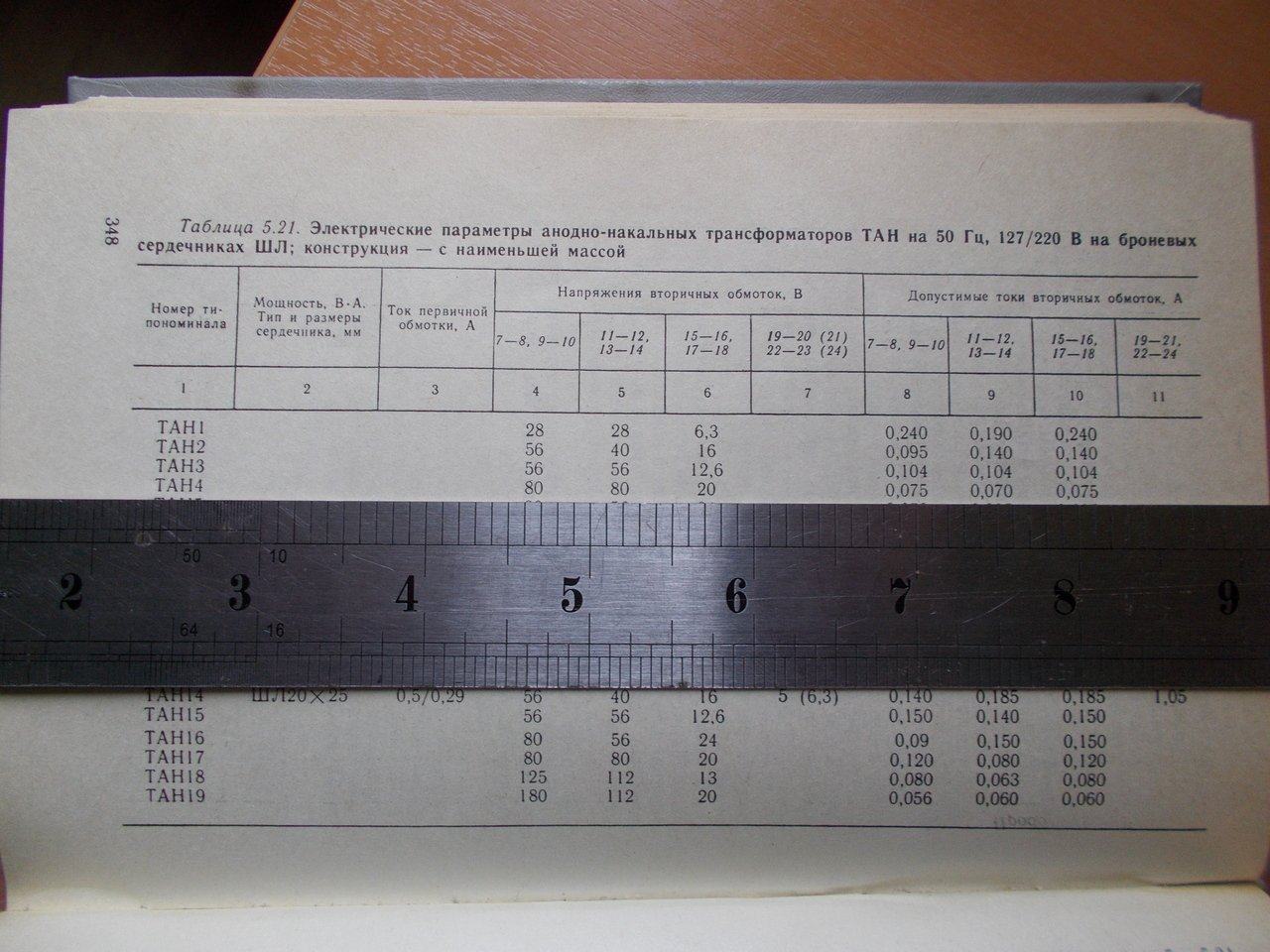

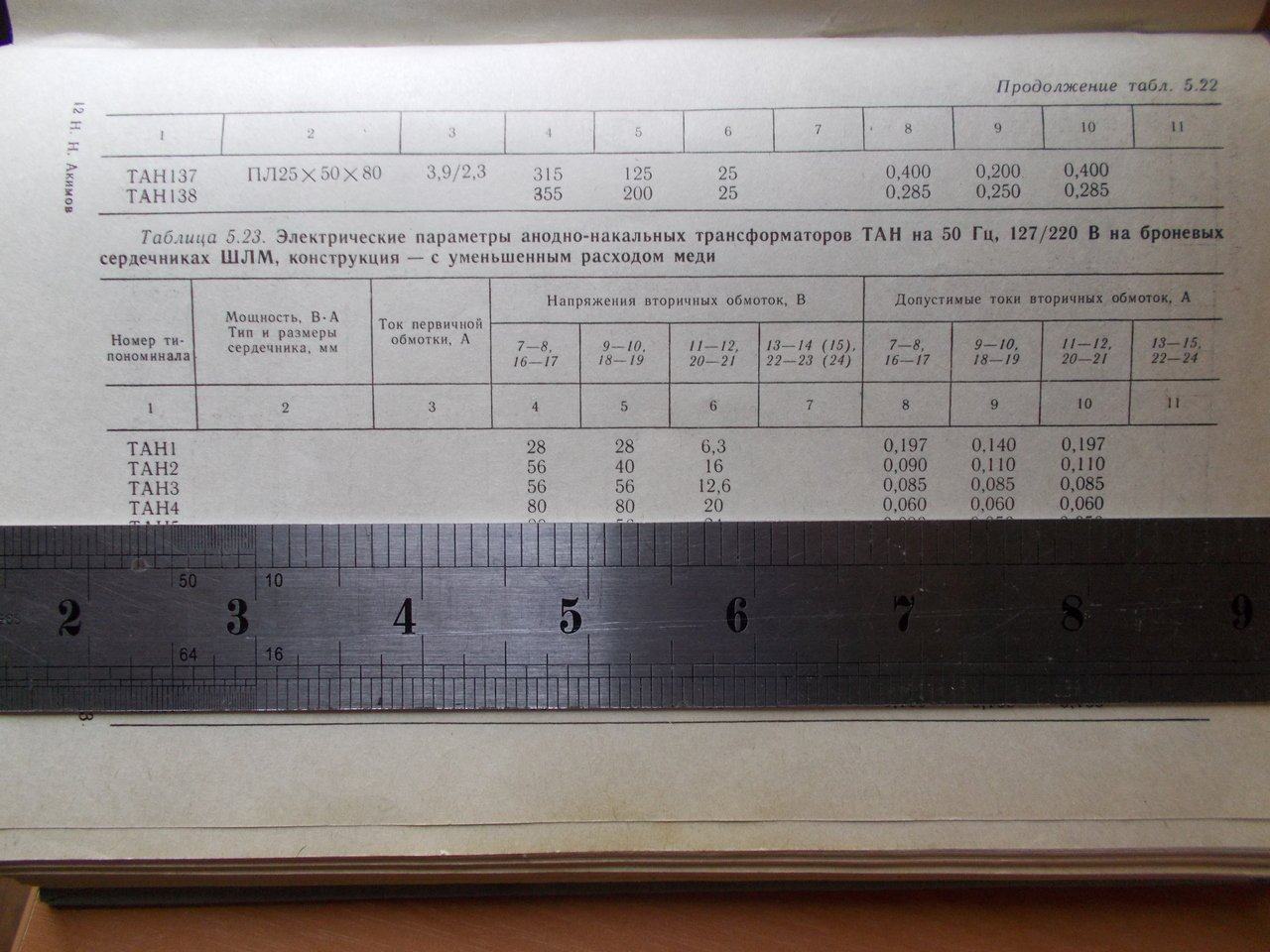

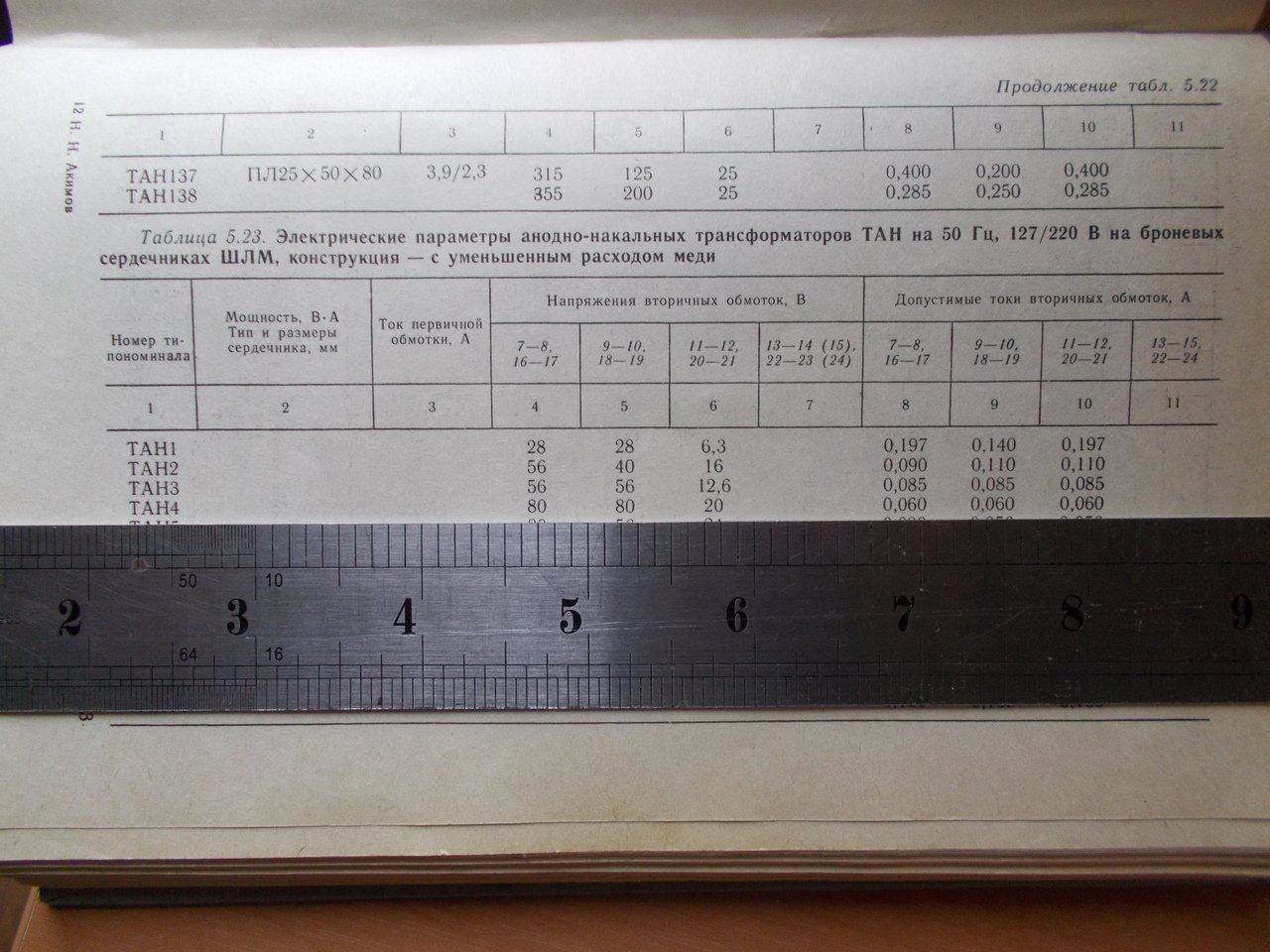

Внимательно смотрим строчки
0,07 и 0,075 это токи анодных обмоток, а для накальных у ШЛ заявлено 0,8.
... и добавил:Dimon21, Первой схемы достаточно. Там видно, что VR22 стоит на отдельной плате с двумя контактами и других элементов на плате нет, что полностью соответствует принципиальной схеме.
Вывод - подключать как нарисовано.
Как оно в реальности работает - собирать и слушать
