каково назначение С14?

Всякий конденсатор между сигналом и массой есть в той или иной степени верхоед:
4н7 на частоте 100 Гц - это 338 кОм, на 1 кГц - это 33,8 кОм, на 10 кГц - это 3,38 кОм

как прикинуть а сколько децибел эти частоты ослабнут в сигнале?

Переводим децибелы в разы в соответствии с таблицей

https://radist.kz/info/articles/tablitsa_perevoda_iz_detsibel_v_razy/

Переводим децибелы в разы в соответствии с таблицей

https://radist.kz/info/articles/tablitsa_perevoda_iz_detsibel_v_razy/

т.е. надо фактически обладать конструкцией, чтобы измерить напряжение/ток и далее уже посчитать..?

... и добавил:

(нажмите чтобы показать/спрятать)

Здравствуйте. Имеются сей выходные лампы, а точнее их наши аналоги 6Н6П. Думаю собрать что-то на подобие Маршаллоида на 5 Ватт, как примерно по схеме Dsl5 ( фото ниже )...
А конкретно хотелось узнать о фиксированном смещении, как там.
На анодах 6н6п у меня по 300в напруга. А какое подать отрицательное напряжение на резисторы биаса R60, 61?
И какое нужно выставить оптимальное триммером подстроечника?
Просто на схемах напряжения смещения и анодки не указаны...
У меня есть, если можно задействовать для биаса две свободные вторички - 56в и 24в

Посмотрите ветки посвященные домашним усилителям, тут, в разделе. Про режим и в частности смещение там обсуждалось несколько раз. А тут наверное более конкретный вопрос стоит задать(если таковой появится) Вместо дублирования.

Жить в материальном мире или в мире компьютерных фантазмов? Это вопрос персональных предпочтений...

То есть посчитать импеданс конденсатора на разных частотах это можно, а коэффициент для ёмкостного делителя С16-С14 уже соображалки не хватает?

Spero_In_Inteligo, Никакие там токи-напряжения измерять не надо, всё при желании рассчитывается. Статья по ссылке кривая, поскольку ничего не объясняет, а просто ставит перед фактом, что децибелы по мощности вдвое меньше децибелов по напряжению/току.
Написать нормально, что изначально децибел равен 10lg(P2/P1), где P=(I^2)*R=(U^2)/R автор не осилил. R в отношении мощностей сокращается, 2 степень из под логарифма выносится наружу, отсюда децибел равен 20lg(U2/U1)...
Но конечно же можно это всё паять, измерять всеми доступными приборами и делать многозначительные выводы из материалистической философии

Надеюсь, таблицу умножения ещё никто не взялся оспаривать?

Стесняюсь спросить - а в ваши времена в школе таблицу умножения давали как факт и заставляли зубрить не задумываясь, или как нам (в более поздние годы, как я понимаю) объясняли на примерах сложения N яблок M раз?
Или мы уже были достаточно тупые и требовали таких вот объяснений для очевидных вещей?

Посмотрел дрельки на Али. Какая правильнее:
https://aliexpress.ru/item/4000705565292.html?sku_id=12000020828436227&spm=a2g0o.search.list.1.28c61607MDHl7V
или
https://aliexpress.ru/item/32909114073.html?sku_id=65902085772&spm=a2g0o.search.list.7.28c61607MDHl7V

Никакая.
Выше писал уже - наиболее подходящие сверла имеют хвостовик 3.2мм , а патрон не самая удачная конструкция для центровки тонких сверл.
Ну и с эргономикой у такого инструмента проблемы.

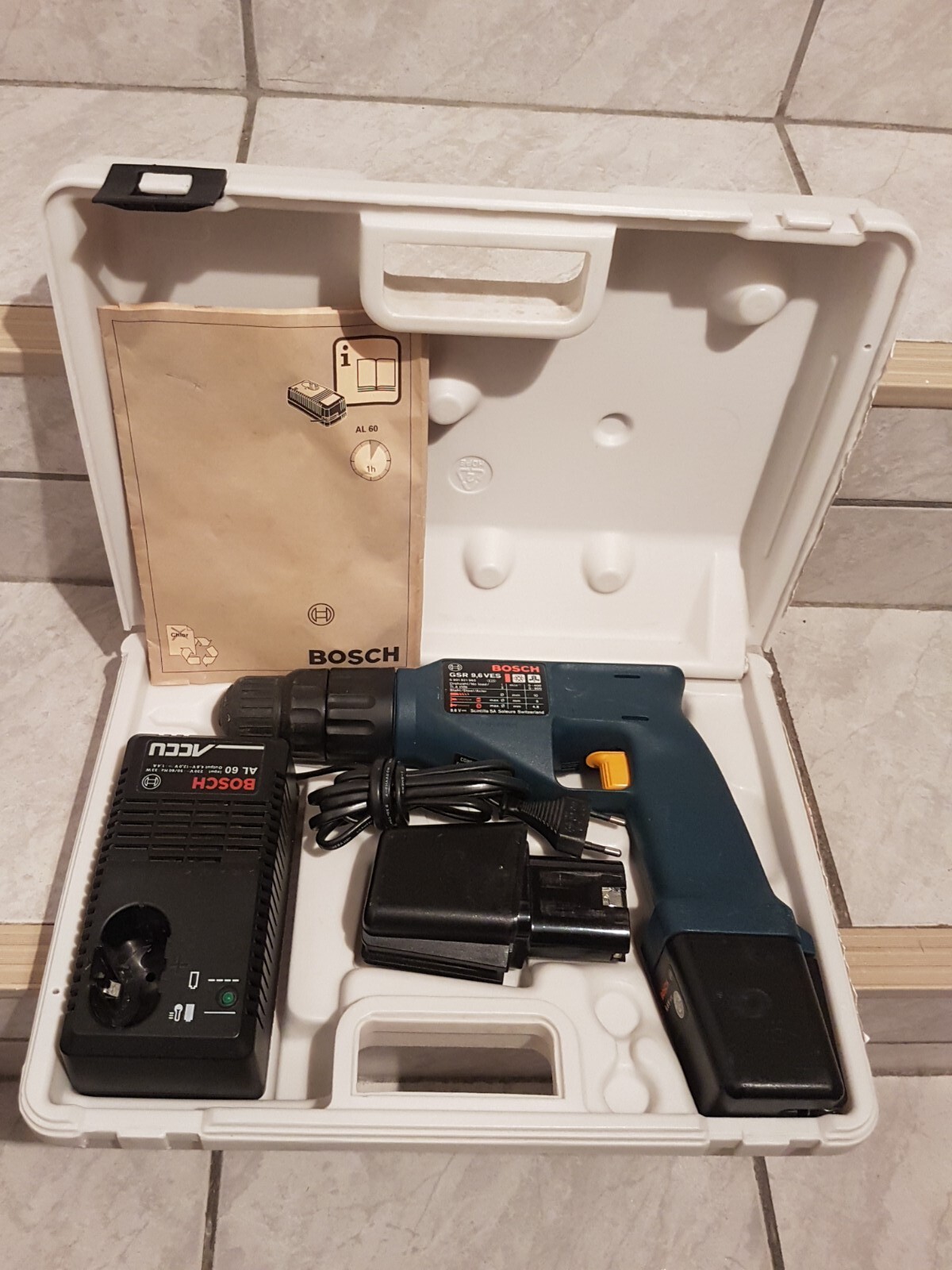

Geezer, Это уже прям на музейный экспонат похоже



Сколько-же ему лет? При всей моей любви к бошу, я такой даже не помню.
Кстати, хорошая иллюстрация к тому, что имеет смысл покупать качественные вещи
