Подскажите, можно ли в jcm800 на гейн и громкость на 500ком переменники поставить?

Можно. Если есть желание сохранения тона 800ки, то перед потами резисторы на 470-510к. Если это не парит, то можно и без резисторов. Хотя для Громкости не помешает если для дома. Сдвинет регулировку пониже.

... и добавил:

iZEP, Это значит, что звуковуха жесть дешека. У более-менее адекватных уже есть преобразование или в +/- 5В или в однополярку минимум 12В. В нормальных звуковухах питание USB 3.0 минимум или внешний БП, что еще лучше. Там уже по токам и т.д. хватает спокойно сделать от +/- 8В и у совсем хороших 12-18В двухполярки.

Если не затруднит, покажите картинку живьём

ну, я пока начал в охотку коробку сверлить, но потом перешёл ко продолжению новогодних мероприятий)))

AZG, приоткрыл карту - точно есть колобушка пятивольтовая
...Вот я нарыл во хламе такую и в ди-айник; будем работать в ±5  Вольтах :

... и добавил:

 Прикинул что заодно встрою УНЧик для небольших динамиков, на TDA7053...

... и добавил:

порт есть в ноуте полутораамперный, что есть гут

del

iZEP, Соболезную! Бывает... Но все решаемо, было бы желание.

Лёха2009, 100к в аноде катодного повторителя точно бред.
Схема с 25к на входе Return мне лично кажется более адекватной. Но могу ошибаться

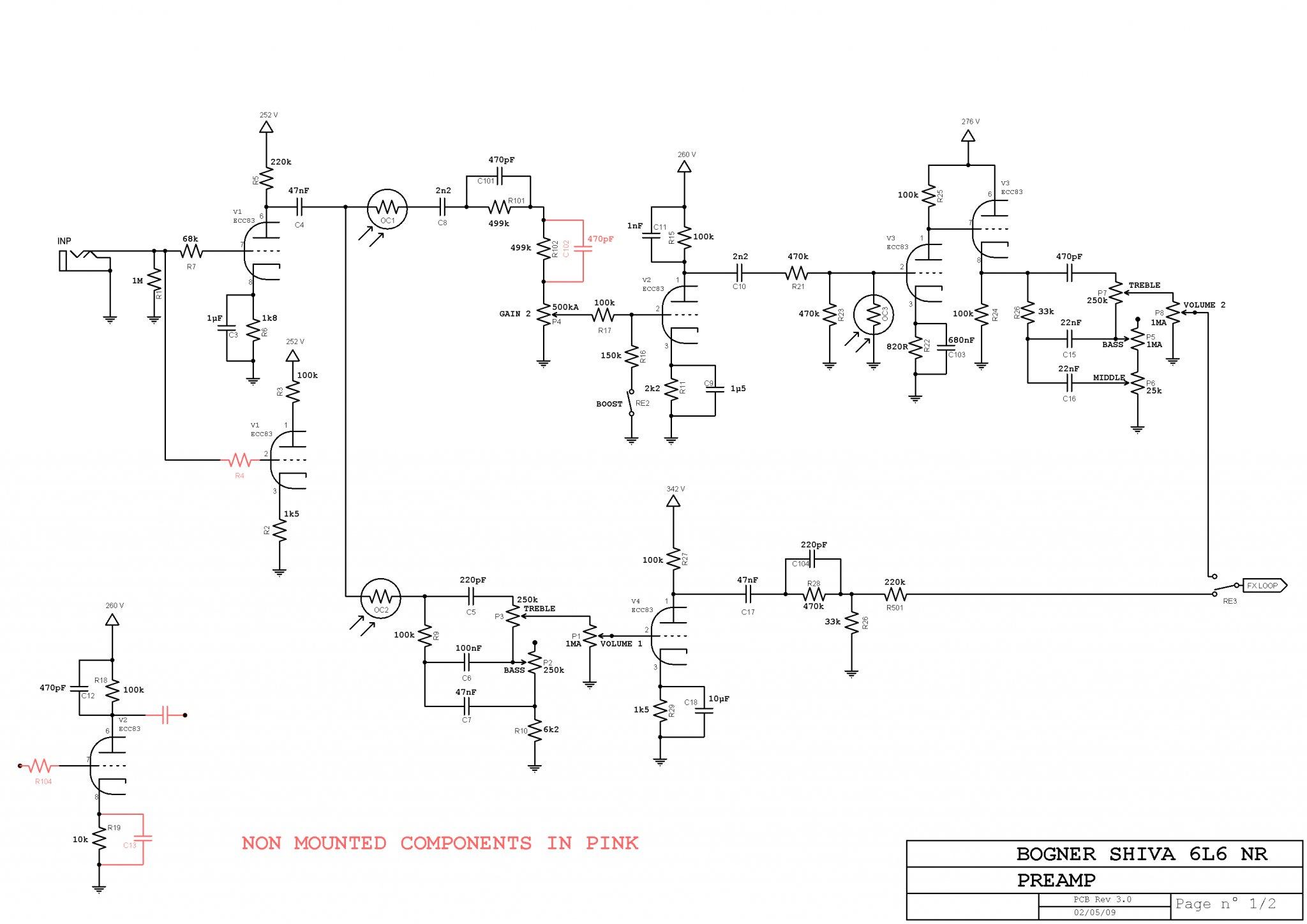

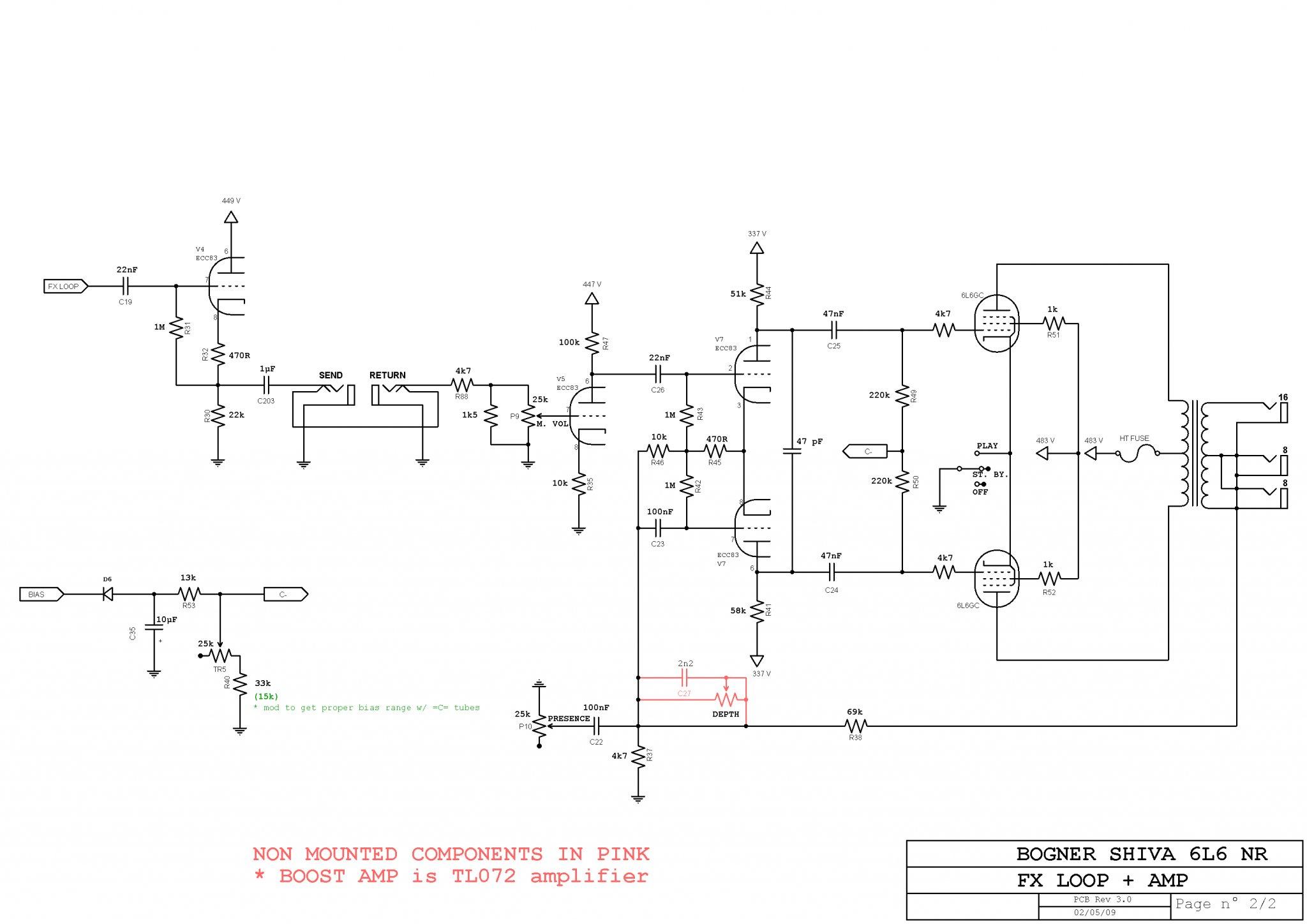

Лёха2009,  Вот всё, что есть.
Я бы не задумываясь взял стандартный вариант "как у всех". Но, возможно у кого-то есть другие варианты. Я не видел.

AZG, В катоде там 25к, было бы в аноде типа 50-70... 100 как то многовато. имхо. Но я не настоящий сварщик, ага
Такого каскада ни разу не видел.

AZG, В катоде там 25к, было бы в аноде типа 50-70... 100 как то многовато. имхо. Но я не настоящий сварщик, ага
Такого каскада ни разу не видел.

Я подобную штуку использовал для ФИРНа в своём усилителе. Идея в том, что с одной стороны этот каскад способен усиливать и перегружаться, а с другой за счёт снятия сигнала с катода, который номиналом меньше анода, амплитуда на нём пропорционально меньше, чем на аноде, т.е. практически усиления по напряжению в сравнении со входом нет - это амплитудный повторитель.
