Спасибо всем откликнувшимся. Идея проекта - максимально дешовое и простое в повторении устройство для начинающих гитаристов/радиолюбителей. Все детали должны быть доступны, изготовление требовать минимум инструмента и навыков. Печатный монтаж сводит к минимуму вероятность ошибки при сборке. И да, обнаруживаются подводные камни. Когда начинал, смотрел на peavey valveking 8, в нем одна EL84, закреплена на плате ногами вверх. Изготовление отдельно головы и отдельно кабинета потребуют больше трудозатрат, в первую очередь на механическую обработку. Вчера подключил только накал и померял температуру пирометром в разных положениях платы. Если лампы ногами вверх, то максимальная обнаруженная температура составила 82°. Много… при горизонтальном расположении ламп, панельки нагрелись до 60°. Вот подумал, если уж рушить стереотипы, понимая, что это устройство начального уровня и не предназначено для концертного использования, то сделать органы управления снизу, как на радиолах? В этом случае накал не прогревает плату выше 50°, но динамику достанется чуть больше. Или  может запилить другой корпус, по мотивам телевизора VESNA.

(нажмите чтобы показать/спрятать)

(нажмите чтобы показать/спрятать)

Мало начинающим текущих возможностей накосячить в конструкциях десятки тысяч раз собранных, разжеванных, разрисованных в 2д, 3д и т.д. и т.п., так нет, надо добавить свой велосипед, еще и на самокатном ходу

Детали и так доступны для "просто проекта". Фактически в любой лавке можно взять угля и орбитов. Потенциометры на край и заказать можно. С трансами - тут кому как повезет и вариантов масса. Динамик недешевое удовольствие к слову...
Если совсем уж спускаться до "больше трудозатрат, в первую очередь на механическую обработку" - прямая дорога в магазин/авито и не надо коллюбить не свой и не чужой мозг.

Порыв благородный, но имхо, бессмысленный. За него плюс, за остальное неуд.

Ну и насчет если все же переделать - имхо, министек. Во всех отношениях будет лучше результат.

Для начального уровня - самый то!

Отлично получилось, мне нравится!

Это пройденный этап. Ребенок вырос, велосипед стал не нужен.

Вы либо плохо шутите, либо не поняли про свой велосипед
Впрочем не суть

По поводу готовых проектов со схемой 800-ки с лампами на печатке в свободном доступе не нашел (может плохо искал). Вроде как было упоминание в теплом ламповом домашнем, но лейкой там не поделились.

И что? Лампы на печатке - это лучшее решение или показатель чего-то?

Вот как раз когда 4 мелких лампы на плату(ТЛД) - более менее понятно что задумывал автор.

Плата по габаритам сделана под корпус GAINTA B019, но его использование противоречит бюджетности проекта

Однако, тернист путь, со множеством поворотов. По самурайски.
Чем больше подумаешь "до", тем меньше переделывать "после".

Для себя же делаем, почему не сделать нормально?

Не для себя же, а:

Идея проекта - максимально дешовое и простое в повторении устройство для начинающих гитаристов/радиолюбителей. Все детали должны быть доступны, изготовление требовать минимум инструмента и навыков. Печатный монтаж сводит к минимуму вероятность ошибки при сборке. И да, обнаруживаются подводные камни.

Пока вот будка налетела на один из подводных рифов.

Spero_In_Inteligo, Мне одному кажется, что "начинающему гитаристу-радиогубителю" проще внимательно собрать схему на монтажных лепестках или турретах, чем осваивать ЛУТ для изготовления "простой и технологичной" печатной платы?

Я и говорю, начинание благое. Но благими намерениями...

Поэтому, если не хотите потом мучиться с кулерами, то вот:

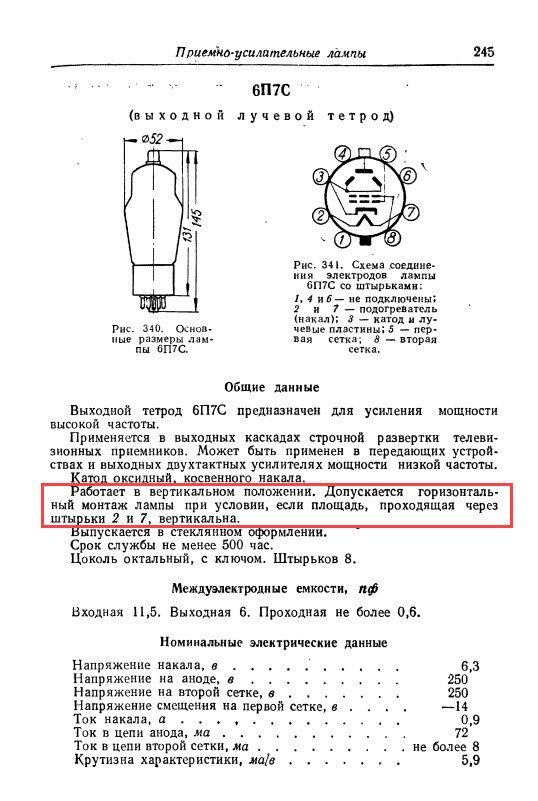

Горизонтальное расположение ламп — не очень хорошо. Могут сетки провисать и замыкать в мощных лампах. Если ставить, то нужно ориентировать так, чтобы траверсы всех сеток лампы были на одной вертикальной плоскости.

Geezer, помимо 6П14П/EL84 и другие, более мощные, лампы есть Да и от года издания этого справочника (номера его редакции) это указание зависит, насколько я помню. Так или иначе, есть смысл это учитывать, поскольку речь не о работоспособности, а о надёжности.
