Re: Околокрафтовский флуд
« Ответ #36030 : Июня 28, 2023, 11:52:10 »
Цитата: trengtor от Июня 28, 2023, 10:43:34

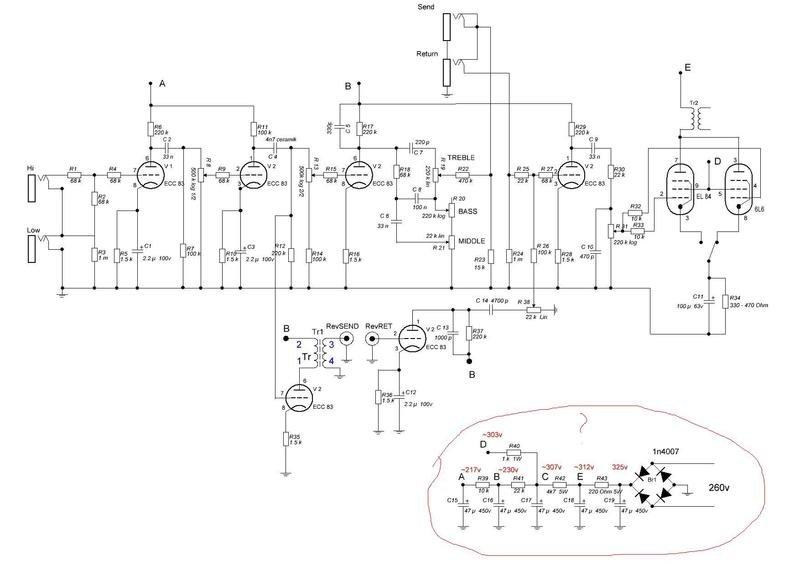

Камераден, схема Conford Carrera есть у кого-нибудь?

отож

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1969
    • VarrAmp.com
Re: Околокрафтовский флуд
« Ответ #36031 : Июня 28, 2023, 20:37:36 »
ух ты, реверб на одном баллоне, еще и ECC83

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2125
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #36032 : Июня 28, 2023, 21:07:32 »
И весьма приятный ревер, к слову.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5406
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Околокрафтовский флуд
« Ответ #36033 : Июня 28, 2023, 21:23:39 »
Цитата: Виолет Поносов от Июня 28, 2023, 20:37:36
ух ты, реверб на одном баллоне, еще и ECC83
ненуачо? меса так же умеет

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2190
Re: Околокрафтовский флуд
« Ответ #36034 : Июня 29, 2023, 12:46:32 »
Парни, как можно обмануть судьбу и запитать от общего в борде БП примус с обратной полярностью (плюс на корпусе) ? Такая штука подойдëт? Смотри, что есть на AliExpress! 1,5-5,5 В 200mA LM2662 инверсия отрицательной полярности емкостной переключатель плата отрицательная модуль преобразователя Напряжения КПД 99% за 136,17 ₽ - уже со скидкой -14%
https://sl.aliexpress.ru/p?key=aT8PZoY
Или нужен какой то хитрый модуль с гальванической развязкой (трансом с отдельной обмоткой)?
Если так - поделитесь, пожалуйста, проверенной схемой, желательно, с выходом 3в :rolleyes:

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10000
  • Atypique
Re: Околокрафтовский флуд
« Ответ #36035 : Июня 29, 2023, 14:53:34 »
Если нужно питание - 3 Вольта для слаботочной германиевой жужжалки, то проще прилепить на двухсторонний скотч внешний контейнер с двумя батарейками:

https://xn--b1aedkcreoc9a.xn--p1ai/boks-dlya-2h-batareek-1-5-volt-aa/

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4896
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #36036 : Июня 29, 2023, 17:31:34 »
sadky, Такая штука пойдёт. Единственное, что может оказаться - придётся городить после неё фильтр. Впрочем, синфазного дросселя с подобранными ёмкостями по входу и выходу обычно вполне хватает.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2190
Re: Околокрафтовский флуд
« Ответ #36037 : Июня 29, 2023, 18:16:00 »
Alex_SG,  а разве в этой штуке общий провод не проходной, как в обычных конверторах?
Эти партнëры, блин, схему же не показывают >:(
А она бы не помешала для понимания...
Где бы посмотреть?

... и добавил:

Geezer,  я недавно купил такой... Порнуха жуткая, батарейки норовят оттуда выпрыгнуть, видать конструктор сего изделия не сильно заморачивался с размерами))

... и добавил:

Всё же бегом, бегом... Плату впихнул, посверлился под кнопку, гнëзда, всë влезли без напряга...
И тут приходит мысль: а батарейки ты, баран, куда пихать будешь?!  :pozor:
« Последнее редактирование: Июня 29, 2023, 18:21:53 от sadky »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4896
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #36038 : Июня 29, 2023, 18:34:10 »
sadky, Даташит на LM2662 эту схему содержит ;)
Общий провод (возможно) будет разделён и пропущен на примочку с инверсным питанием через одну из обмоток дросселя фильтра.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10000
  • Atypique
Re: Околокрафтовский флуд
« Ответ #36039 : Июня 29, 2023, 19:18:09 »
Цитировать
Всё же бегом, бегом...

Чтобы запитать примус на p-n-p транзисторах от общей "гирлянды" +9 Вольт с заземлённым минусом, без затей применяю реверс полярности.
Через изолированное гнездо питание поступает на фильтр 1000 мкФ + 0,1 мкФ, а потом от него отщепляется "земля питания" и "земля сигнальная".
Конденсатор 1000 мкФ на частоте 100 Гц имеет Хс=1,6 Ома, что весьма близко к нулю, и в результате схема работает от сетевого БП без фона и тарахтения.
Здесь Tonebender mkIII, а упомянутые конденсаторы - в левом верхнем углу платы ;):

https://disk.yandex.ru/i/mNs7EPbLetu33g

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2190
Re: Околокрафтовский флуд
« Ответ #36040 : Июня 29, 2023, 19:55:26 »
Geezer, я дико извиняюсь, но я так не понимаю  :pozor:
Можно схему от руки хотя бы, на листочке?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10000
  • Atypique
Re: Околокрафтовский флуд
« Ответ #36041 : Июня 29, 2023, 20:24:50 »
Земляной полигон с эмиттерными цепями от корпуса изолирован (текстолитовые шайбочки под винтами и раззенковка фольги в отверстиях) и подключен к +9 Вольт.
К - 9 Вольт подключена шина питания схемы (коллекторные цепи транзисторов) и земли входных и выходных цепей.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2190
Re: Околокрафтовский флуд
« Ответ #36042 : Июня 30, 2023, 01:54:14 »
Ага... Наверное, дошло)) Спасибо!!!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10000
  • Atypique
Re: Околокрафтовский флуд
« Ответ #36043 : Июня 30, 2023, 02:53:24 »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2190
Re: Околокрафтовский флуд
« Ответ #36044 : Июня 30, 2023, 09:04:28 »
Да, просто, элегантно и действенно 8)
Остаëтся один вопрос: куда пристраивать этот кондëр в случае встраиваемого в примус дополнительного стаба на 3 в? После КРЕНки такую конскую ëмкость вроде как нельзя ставить?
Может, после стаба небольшой токоограничивающий резистор, а потом уже ëмкость?
