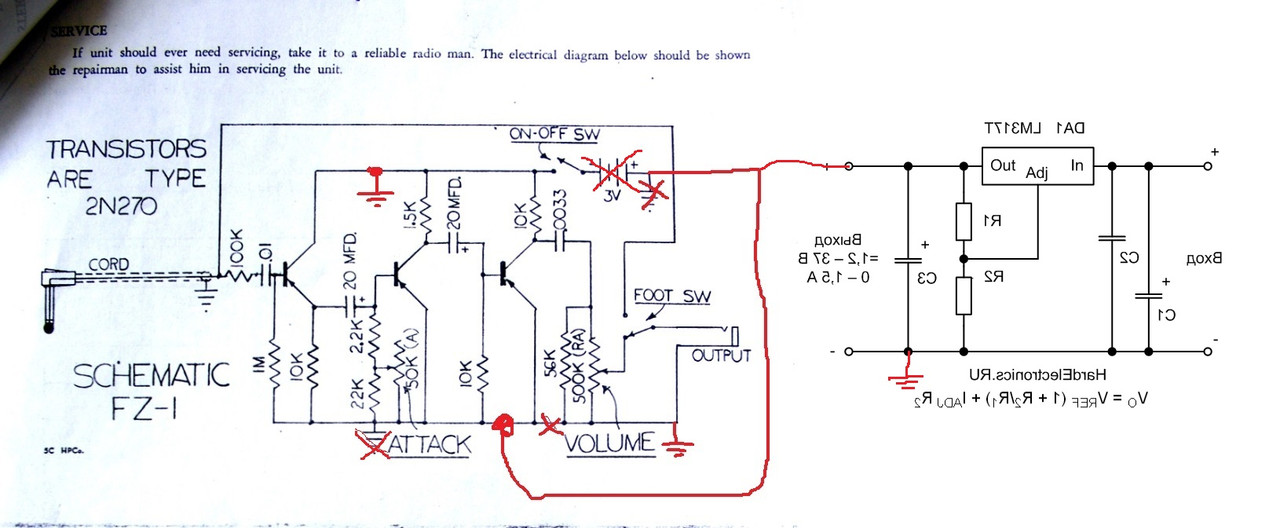

sadky, Земли проверяй по моей схеме.
Сейчас дорисую

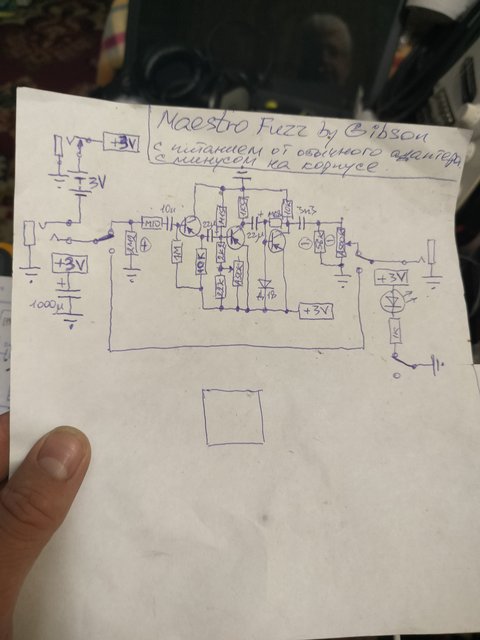

Вот:

Да вроде всё так... Единственное, что в стабе С3 я влепил аж 1000мкф, за что с месяц назад получил залп из помидор я, с одной стороны, понимаю, что такая конская ëмкость на выходе стала совсем не алë, но с другой стороны - на схеме с разделением общего провода - была указана именно такая ëмкость)) ну типа, чтобы переменке было легче проникать сквозь неë   но я не думаю, что моя проблема именно в этом... Да, и ещё : у меня же кнопка 3ПДТ, поэтому на входе, для устранения щелчков, на одной из секций кнопки стоит резистор 2М2(или даже больше, уже не помню) для притяжки к земле, перед резистором 100к. Но, опять же, я не думаю, что проблема в нëм. Фиг знает, короче...


... и добавил:

Geezer,  оно звучало, как надо -  приехал заказчик, так я его еле выгнал, не мог гитару отнять. Но это на макете, с питанием от батареек 3в. А когда собрал на плате и нахомутал сплю сами/минусами, предварительно забыв заложить в корпусе место под эти долбанные батарейки - вот тут и началось

... и добавил:

Блиииииииин
Кажется, я знаю, в чëм проблема:
я на плате перевернул на 180 градусов пот Атака и, боюсь, не перекоммутировал дорожки к нему. Сейчас потыкал опять тестером - на схеме правый вывод в воздухе, а у меня на нëм висит плюсовая шина, а левый вывод как раз в воздухе. Соответственно, и резистор 22к тоже очутился между правым выводом и движком. Но это не точно, надо кое-что отпаять, чтобы задрать плату и посмотреть...

... и добавил:

Ну да, посмотрел - так и есть... Одну дорожку разрезал, одну перемычку добавил - теперь правильно, но это ничего не изменило: пот Атаки ведëт себя так же странно- от левого крайнего положения до середины гейн добавляется(но с прерыванием звука и затем с плавным возрастанием), а дальше - снова убавляется, но уже нормально - плавно, а не волнообразно. Что за финты - я не могу понять, таки, видимо, придëтся пересобирать заново и ещё более вдумчиво и не спеша, с предварительным макетированием.
Мне ранее писали, что это типа у него такая фишка - не согласен. Я хоть и не знаю точно(эти мой первый опыт с фуззами в жизни), но на макете всë регулировалось плавно и адекватно от минимума до максимума, как в любом классическом перегрузе

... и добавил:

Всë, нашëл. Осталась не перерезанной одна дорожка и получалось, что резистор 2к2 был в параллель электролиту перед вторым транзистором
Ещё одно подтверждение тому, что чудес почти не бывает и надо внимательнее рисовать и собирать.
Теперь пот регулирует от минимума до максимума совершенно адекватно, без пропадания, но кстати: таки да, с волнообразным затуханием и нарастанием звука

таки да, с волнообразным затуханием и нарастанием звука

Переменник в базе второго каскада двигает рабочую точку транзистора вверх или вниз, радикально меняя характер ограничения.
В зависимости от поведения конкретного экземпляра транзистора и его исходного режима, он может ограничивать сигнал по низу, по верху, или быть отцентрован по ограничению симметричному - и всё это разные звуки

Alex_SG,  может, я что-то и некорректно нарисовал(хотя вот смотрю на свой листочек и не вижу для себя никаких противоречий) , но оно таки работает. Пробовал включать перед ним другой примус с классическим минусом на корпусе - всë работает, ничего не замыкает.  Может, опять что-то не так сделал

FINikk, посмотрел внимательнее с компа.

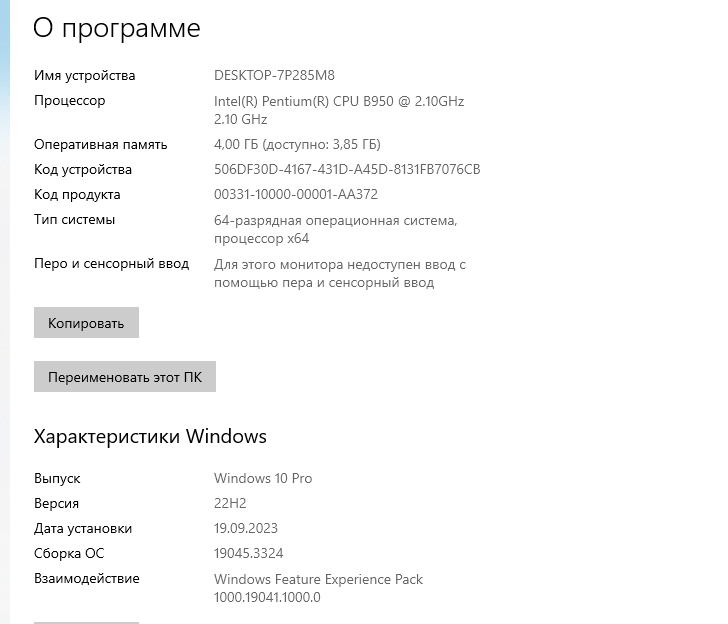

Мы как-то с товарищем апнули ноуты. Он с b950, я с i3 на i7-2620M. К слову, с авито, с питерской разборки.
