Более того - ВСЕ гитарные примочки ВСЕХ ФИРМ, во всём мире  имеют на центральном контакте питания минус, и это просто аксиома

Не только лишь все


Правда, у ProCo и разьем другой


... и добавил:

Конечно, не самая распространенная педаль, но как пример


... и добавил:

еще старые DOD имели подобный ProCo разьем под миниджек с минусом на корпусе


... и добавил:



... и добавил:

Moog



... и добавил:

Effectrode Blackbird - 12VDC Center Positive


... и добавил:

Diamond Phase - 24VDC Center Positive

Да, германиевые фузы в особенности





Но в целом, как правило, "нормальные" приборы используют позитивный центр, т.к. это как минимум логично - зачем рисковать теоретической возможностью коротнуть внешний контакт на металлический корпус? В гитарных педалях же стандартом стал негативный центр просто из-за возможности отключать батарейку при вставленном блоке питания (стандартный разьем "коротит" внешний контакт на дополнительный лепесток, а внутренний подключен постоянно)

Отрицать наличие существующего стандарта не возьмётся никто

Стандарта говорите... До сегодняшнего дня у меня складывалось очень стойкое впечатление, что по музыкальным инструментам (а не только педалям) нахождение плюса в центре или на корпусе распределено с вероятностью 50/50, что и приводит к катастрофически частому подключению адаптеров не той полярности и выгоранию девайсов.
Буду наблюдать и собирать статистику дальше

у синтезатора скорее будет плюс в центре

Мы находимся на гитарном форуме, и устройства не-гитарного применения нам глубоко безразличны

Мой гарем педалей давно перевалил за тридцать штук.

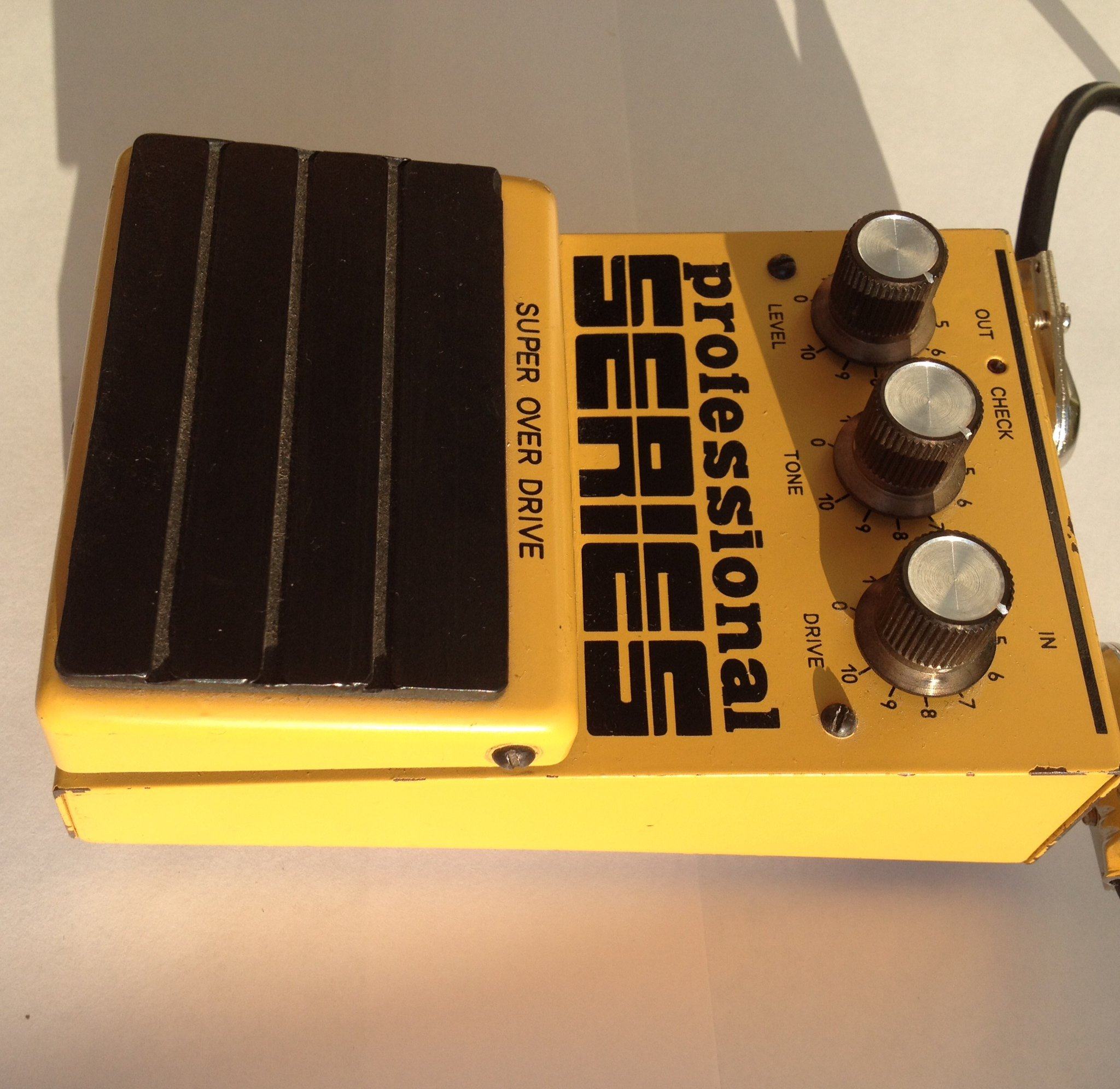

И только одна из них имеет "плюс" в центре - это кооперативное изделие начала 90-х :

Здравствуйте. Кто подскажет...

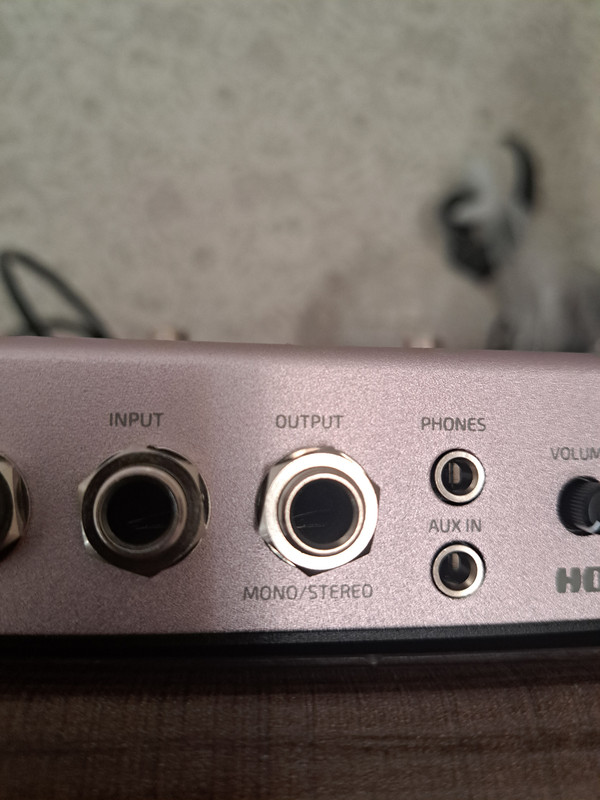

Имеется проц с совмещённым выходом ( TRS ) на стереосистему, колонки и т.д.

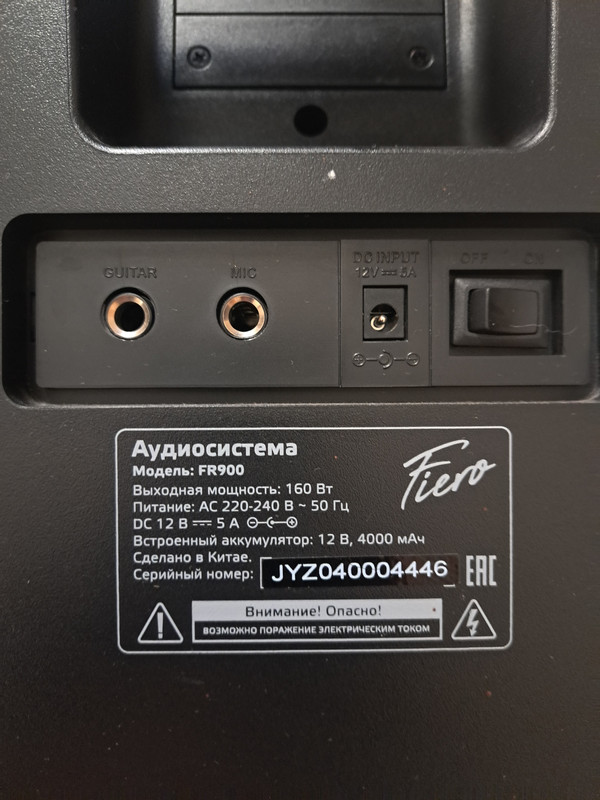

И имеется Блютуз колонка с выходами Mic и Guitar ( TRS или TS не известно )

Понятное дело, что для стерео подключения - используем разветвлённый кабель для двух усилителей и т.д.
А как обстоит дело с подключением одного усилителя, моно колони- не понятно...

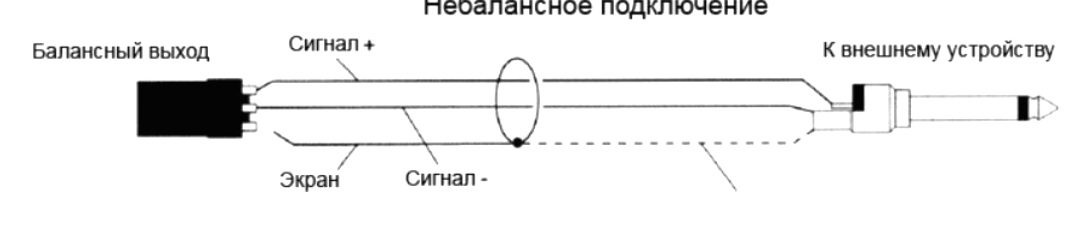

Может здесь можно применить такие схемы распайки кабеля для моно?




Только одна схема с отрывом земли, а другая - без. Из балансного в не балансный
Стоит ли такой кабель делать и не опасно для проца?
Или же можно просто гитарный кабель воткнуть?



Можно просто использовать гитарный кабель. При этом из проца будет забираться сигнал с одного канала, что и написано возле выхода (Mono)

А если использовать одну из этих распаек выше - сигнал громче будет? Или эта распайка для каких других целей?
