Alex_SG, Не туда смотришь. Для большого стартового тока приходится ставить или медленный предохранитель или быстрый с прилично завышенным током. Толку от предохранителя не будет вообще в случае аварии. Медленный будет работать лампочкой накаливания, быстрый вообще не сработает пока внутри аппарата не закипит. Думать надо в сумме, а не только что там сдюжит или нет силовик. Как-раз с силовиком проблем нет, правильному эти стартовые токи как слону дробина. Любимые многими диоды 4007 от больших токов тоже весело так деградируют чему пример большого количества Месабуг где приходится менять мосты на более мощные.

Ну и еще один неочевидный момент - конденсаторы с низким ESR слишком быстрые для построения олдовых усилителей. Получается острый и колкий звук. Как пример, F&T аксиальные доступны без проблем, но в старые аппараты их ставить не шибко то актуально по причине изменения звука.

...Альтернатива 4007?...

FR207?

Вот есть у меня конденсаторы электролиты 4700мкФ 500В...
Что, в гитарное оно никак? Только в хи-фи?

Alex_SG, смогу попозже фото выложить, конденсаторы дома и если не забуду.
Диаметр где-то со среднюю чашку чайную (сантиметров 8 ) , высота примерно 15 см.
И они не советские! Импортные!
Покупал для SE хай-фая толи на ебее, толи на авито, да так и лежат 4 шт., диэлектрически абсорбируются...
Но выглядят шикарно, два красненьких, два чёрненьких.
Стояли, как я понимаю, где-то в промышленных питателях или в компенсаторах реактивной мощности, х.з..

Ок. А я что-то и не знал про такие фокусы с жирными электролитами, теперь буду знать.

Нет ли у кого схемки мониторчиков Akai RPM3. ?

ps  При выключении питания совмещенной крутилкой vol/power,  унч отключается, но в динамиках появляется гул 50гц

Подскажите пожалуйста где искать кз и как это делать. Поскольку опыт диагностики минимальный.

Имеется педалина электроника пэ-05. Когда приехала, то при включени в сеть и подключении переходника с din 5 на jack в усилитель стоит гул от трансформатора небольшой. Светодиод сети очень тускло горит, еле видно.

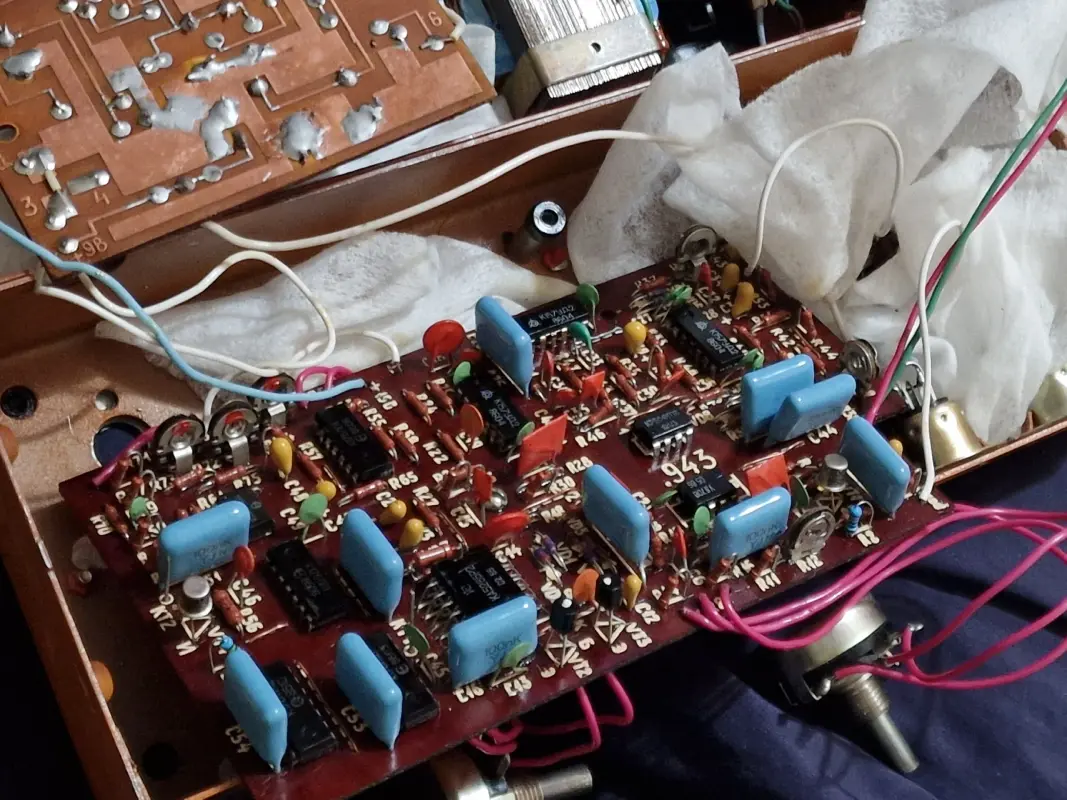

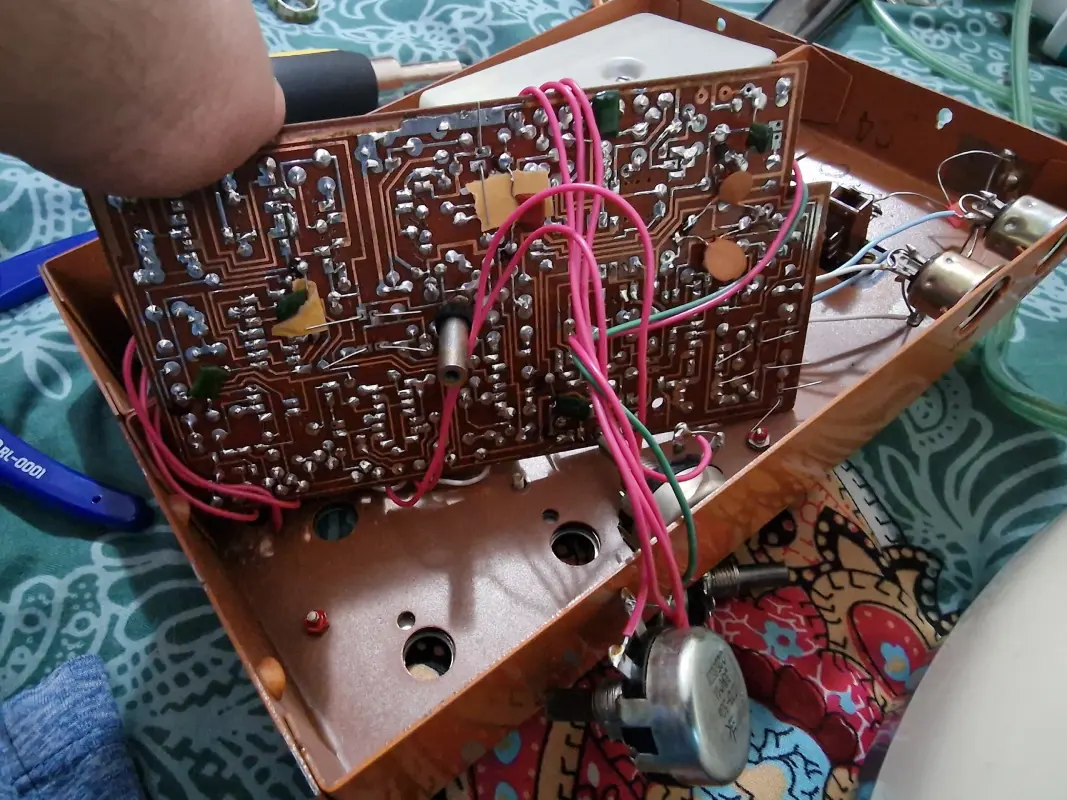

Прибыла вот в таком полуколхоз состоянии (1,2,3 фото)

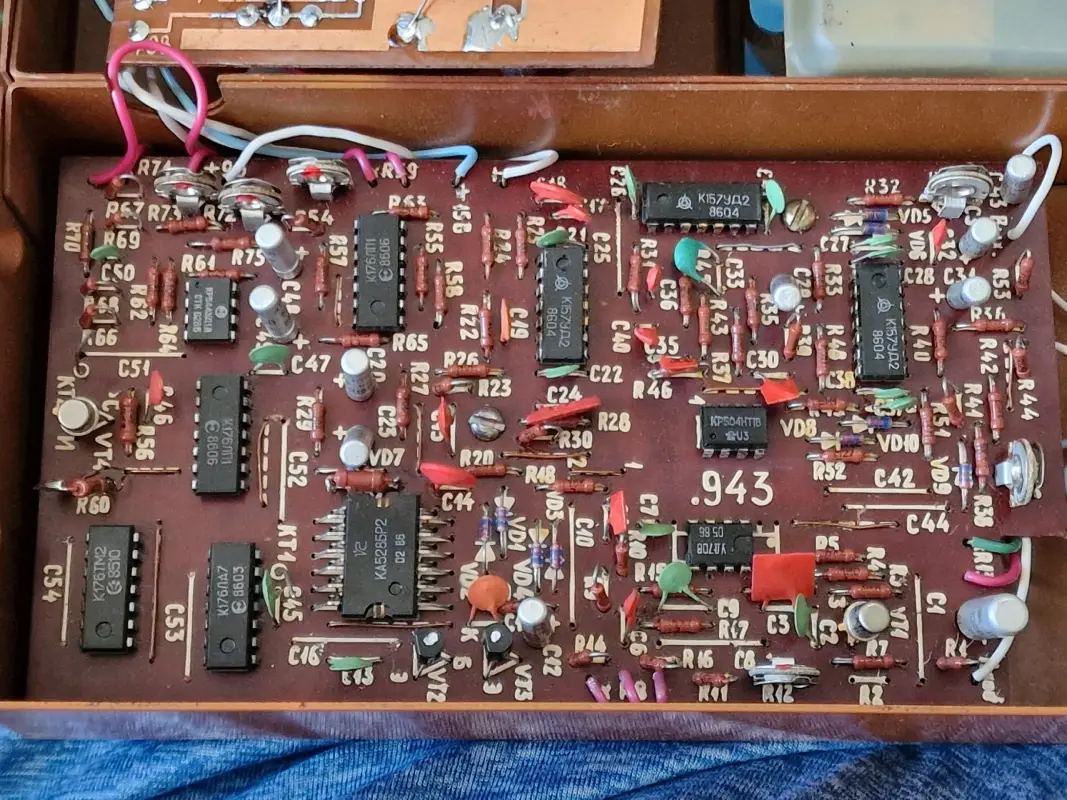

После чего долго починял обратно, сверялся со схемой, но вернул все в сток (4,5,6 фото)

После проделанных манипуляций изменилось ровным счётом ничего, кроме того как полярный c61 начал дыметь и адски греться (в моем случае его там вообще не было).

Вопрос: куда что тыкать звонить или искать чтобы найти и по симптомам на кз чего больше похоже?

Фото схемы (последняя фотография)

Ну, начнём с того, что по схеме полярный это С63. Параллельно ему стоит (по задумке конструкторов) керамика С61 для компенсации хренового качества советских (скорее всего армянских) электролитов в области ВЧ. Если на место С61 впаять электролит перепутав полярность (а это как два палльца, потому, что у тех алюминиевых маркировался плюс, а у современных как раз минус) то не удивительно, что он дымил и хорошо, что не бахнул

КЗ ищется любым измерителем сопротивления. Хоть мультиметром в режиме прозвонки. По всей плате, либо там, где ищущий предполагает его наличие.
