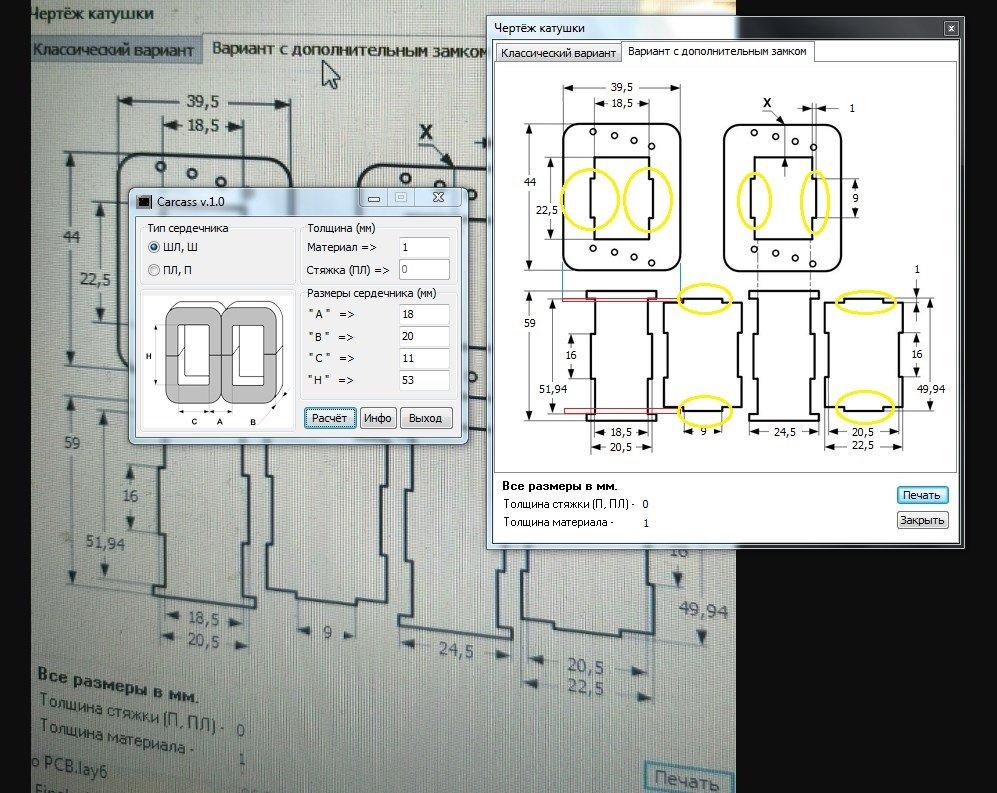

У меня не складываются в голове два: тот, что слева 51,94 и тот, что справа 49,94

В эти "зазоры" (на толщину материала) и устанавливаются боковые щечки катушки. С одной стороны боковая щечка упирается в выступ наружного замка, а с другой - в торец "широкой" стороны катушки.
Выступы на узких сторонах (торцах) широких плоскостей тела катушки заходят в вырезы на внутренних сторонах боковых стенок.
"Типа подрисовал" боковые щечки

Ок, давайте на пальцах, по дорисованному эскизу.

Стал я туго соображать. Сейчас посмотрел внимательнее - нашел баг в самой правой части чертежа.
Проекционно детали правильно нарисованы, но для 49,94 неверно проставлены границы размерных стрелок. Еще подрисовал - так правильнее. Вроде бы
P.S. Когда только появилась эта программа, помнится в форумах писали что-то об ошибке в ней. Тогда не обратил внимания - не пользовался. Может быть, именно об этой ошибке.

Ну так-то совсем другое дело

вырезать каркас самому руками на кухне

Это решение - не для педантов, страдающих ОКР...

Угу, разве что каким-то из вот этого списка https://www.artem-tools.ru/catalog/stanki/lentochnye-i-lobzikovye-pily/
Я конечно из фанерки лобзиком в детстве выпиливал, но вот каркас трансформатора реально напильником довести до формы быстрее и проще, чем страдать с ручным лобзиком

Руками работать дано не всякому, а вот мышкой щёлкать сейчас умеет любой студент.
Купил себе CNC, подключил его к своему PC и - дело в шляпе

КУпил. ХА. Три раза. Там ценник не просто негуманный, а вообще враждебный

К слову - если у кого есть чпу с лазером, текстолит пилить, можно обсудить на тему плодотворного по мелочи. Прям хоть сейчас.

... и добавил:

Саш, все верно, тот самый мм.

Ага, таки изловили всем колхозом паразита
