Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41820 : Июля 23, 2024, 21:22:43 »
угу  ;)

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #41821 : Июля 23, 2024, 21:23:27 »
Цитата: FINikk от Июля 23, 2024, 21:22:43
угу  ;)

смотри поправку...

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2656
Re: Околокрафтовский флуд
« Ответ #41822 : Июля 23, 2024, 21:25:16 »

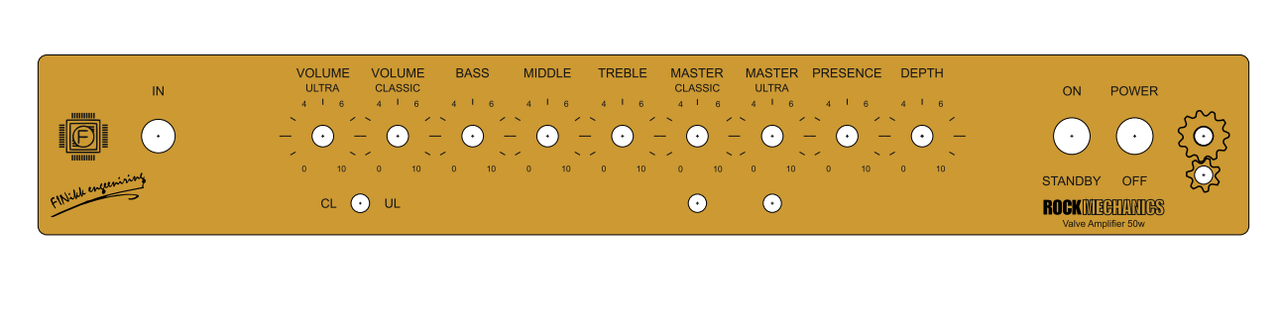

Юр, а не хочешь сделать Power внизу, а вверху - On, как над левым тумблером?
По мне, так будет и
 симметричнее всë  и в верхнем и в среднем ряду надиисей, да и нижний относительно среднего равнее получится по краям. Имхо, канэшна :rolleyes:

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41823 : Июля 23, 2024, 21:30:18 »
Цитата: sadky от Июля 23, 2024, 21:25:16
Юр, а не хочешь сделать Power внизу, а вверху - On, как над левым тумблером?
По мне, так будет и
 симметричнее всë  и в верхнем и в среднем ряду надиисей, да и нижний относительно среднего равнее получится по краям. Имхо, канэшна :rolleyes:
да хз

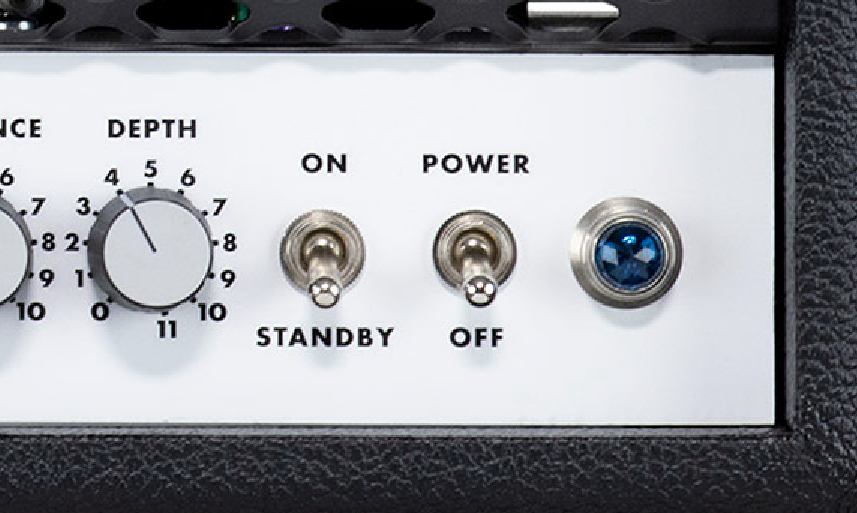

я по солдановски сделал.. это где то обсуждалось в этом разделе

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #41824 : Июля 23, 2024, 21:32:05 »
для маршаллоида надо вниз и управление справа налево. там же левостороннее движение.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41825 : Июля 23, 2024, 21:33:03 »
мы в РФ  8)

... и добавил:

Цитата: AZG от Июля 23, 2024, 21:20:52


FINikk, неплохо стало.

Да, еще подправлю! Переключение каналов лучше поставить между светодиодов. Или если сильно хочется, можно и между Волюмов на уровне светодиодов. И перевернуть подпись переклюка.
как бы двигать тумблер не получится
Переключение каналов
у меня тумблер dpdt вторая половинка
переключает на клине 220к об землю чтобы 100мф заработал
тумблер стоит около этих 220к  длинна провода минимум


(нажмите чтобы показать/спрятать)
« Последнее редактирование: Июля 23, 2024, 21:58:24 от FINikk »

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #41826 : Июля 23, 2024, 22:22:37 »
FINikk, что такое "длинна" не знаю, новояз какой-то. А катодная цепь - да пофигу там на длину. Тем более сдвиг под Волюмы разница в 3 см.

Вообще так не делают. Если есть реле, то ставишь и на эту цепь реле. И управляешь едино. Так же легко прикручивается к этому футсвич.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41827 : Июля 23, 2024, 22:26:03 »
под волюмы не влезет по высоте 2пдт  поты мешают
а ещё одно реле я ставить не хочу

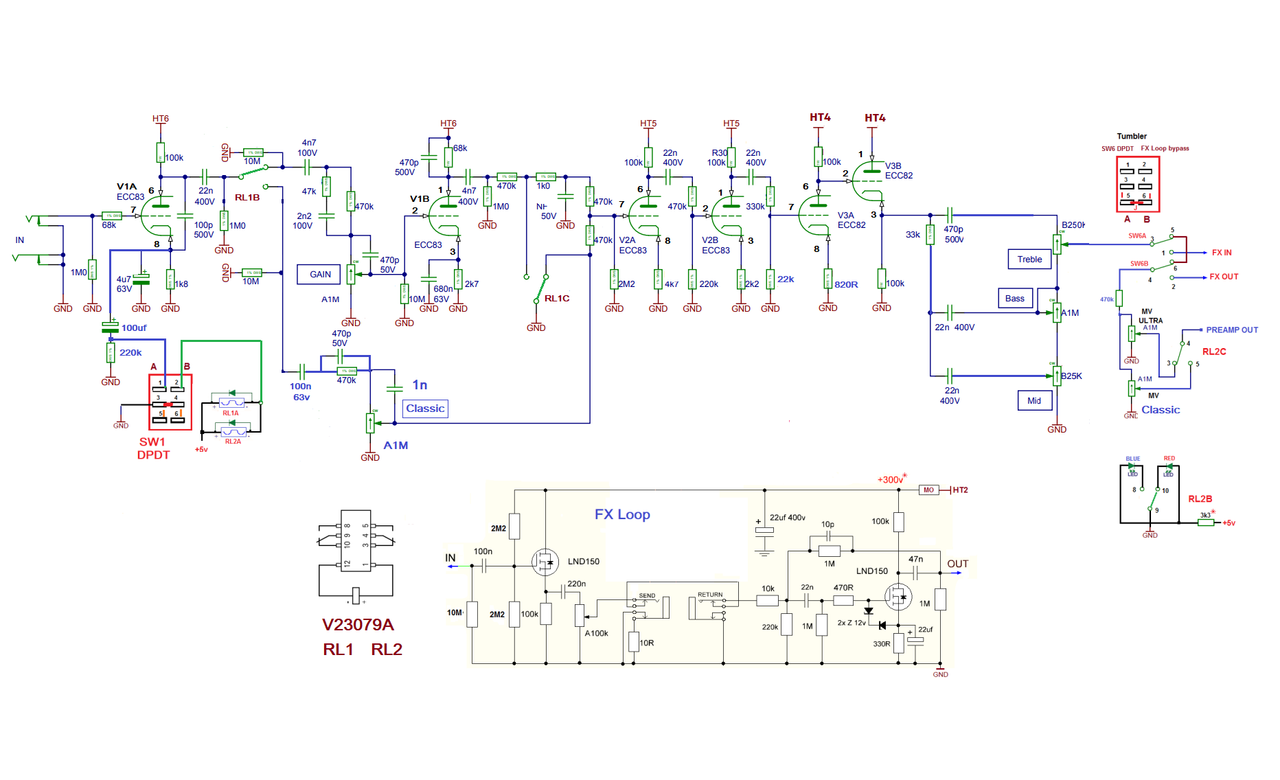

вот схема



(нажмите чтобы показать/спрятать)
« Последнее редактирование: Июля 24, 2024, 05:41:37 от FINikk »

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #41828 : Июля 23, 2024, 22:32:17 »
FINikk, все там влезет. Места навалом если поты 16мм. Тем более МЕЖДУ потами.

Смотри, у тебя пол реле болтается на индикации. Притом легко можно сделать индикацию без применения этого реле. А половинку пустить на катодное переключение.
Но если платы готовы, то уж как есть.

Просто это все продумывать надо заранее. И гибридное переключение не применять.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41829 : Июля 24, 2024, 05:46:00 »
Цитата: AZG от Июля 23, 2024, 22:32:17
FINikk, все там влезет. Места навалом если поты 16мм. Тем более МЕЖДУ потами.

Смотри, у тебя пол реле болтается на индикации. Притом легко можно сделать индикацию без применения этого реле. А половинку пустить на катодное переключение.
Но если платы готовы, то уж как есть.

Просто это все продумывать надо заранее. И гибридное переключение не применять.

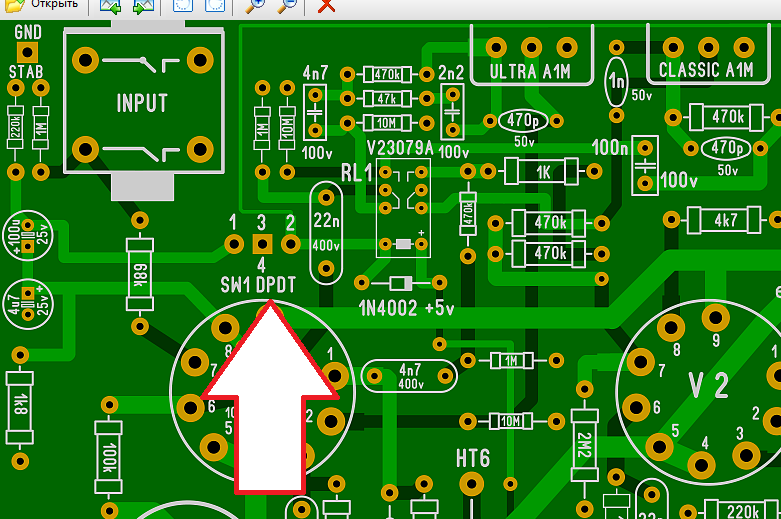

да влезает прикинул в Компасе... я ошибся
про пол реле вечером поговорим и  индикацию  ;)
платы ток в разработке
(нажмите чтобы показать/спрятать)
« Последнее редактирование: Июля 25, 2024, 05:21:58 от FINikk »

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1215
Re: Околокрафтовский флуд
« Ответ #41830 : Июля 24, 2024, 08:00:02 »

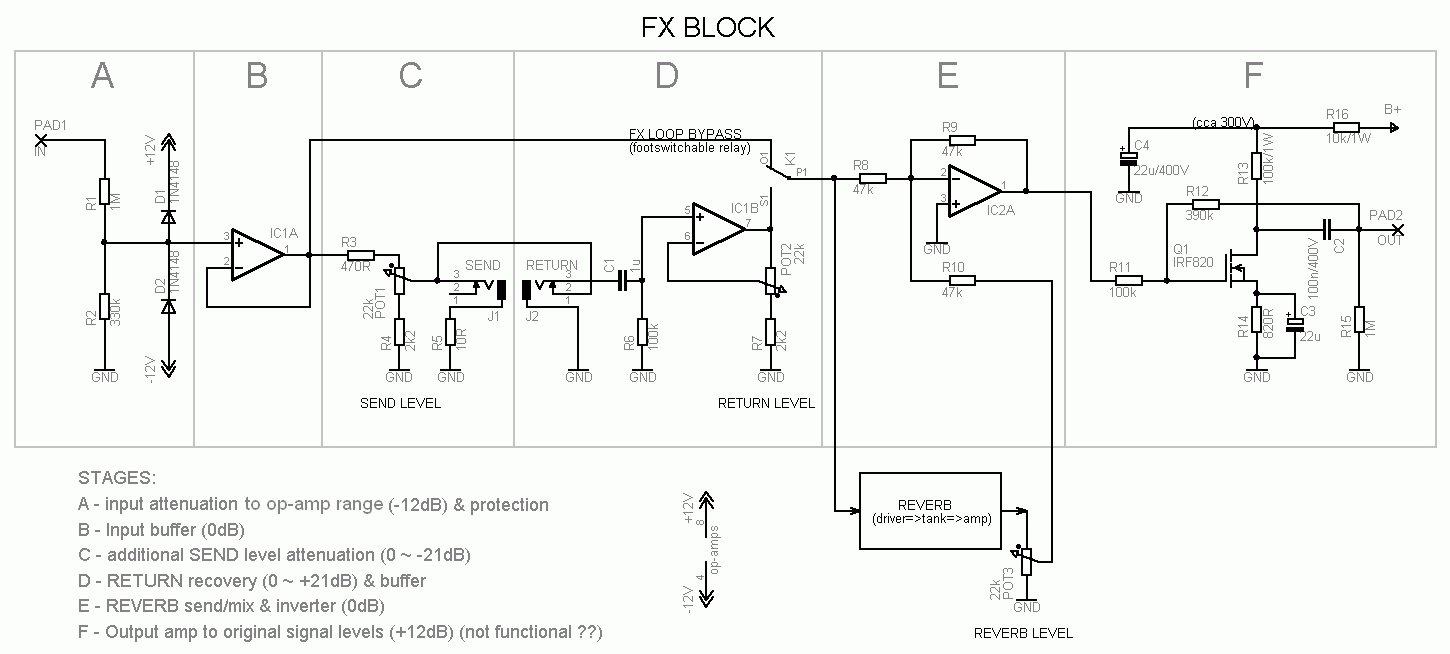

Подскажите, для чего стоит R5 на SEND?

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 4570
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #41831 : Июля 24, 2024, 08:02:15 »
Чтобы на петле не было петли
Земляной  ;D  ;)

... и добавил:

AZG советует  8)

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1215
Re: Околокрафтовский флуд
« Ответ #41832 : Июля 24, 2024, 08:20:16 »
FINikk, значит правильно я думал, спасибо!

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1874
  • Новосибирск.
Re: Околокрафтовский флуд
« Ответ #41833 : Июля 24, 2024, 08:33:10 »
Цитата: FINikk от Июля 24, 2024, 08:02:15
Чтобы на петле не было петли
Земляной  ;D  ;)

... и добавил:

AZG советует  8)
Для ламповой петли тоже в силе?

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #41834 : Июля 24, 2024, 08:35:09 »
major73727, Конечно, петле какая разница где образоваться* :)
