necrolust, ничего лишнего не надо. Твоя цепочка полноценная. Если надо отдать на сторону сырой сигнал, преамп это умеет. Есть выход ФРУ, который тоже позволяет обойти преамп, ну и XLR вроде переключается на пре-пост.

... и добавил:

в том то и дело, что мне не надо отдавать СЫРОЙ сигнал. Мне нужно  1) джек без спикерсимуляции с преампа 2) джек со спикерсимуляцией с плеера 3) XLR без спикерсимуляции с преампа 4) XLR со спикерсимуляцией с плеера.

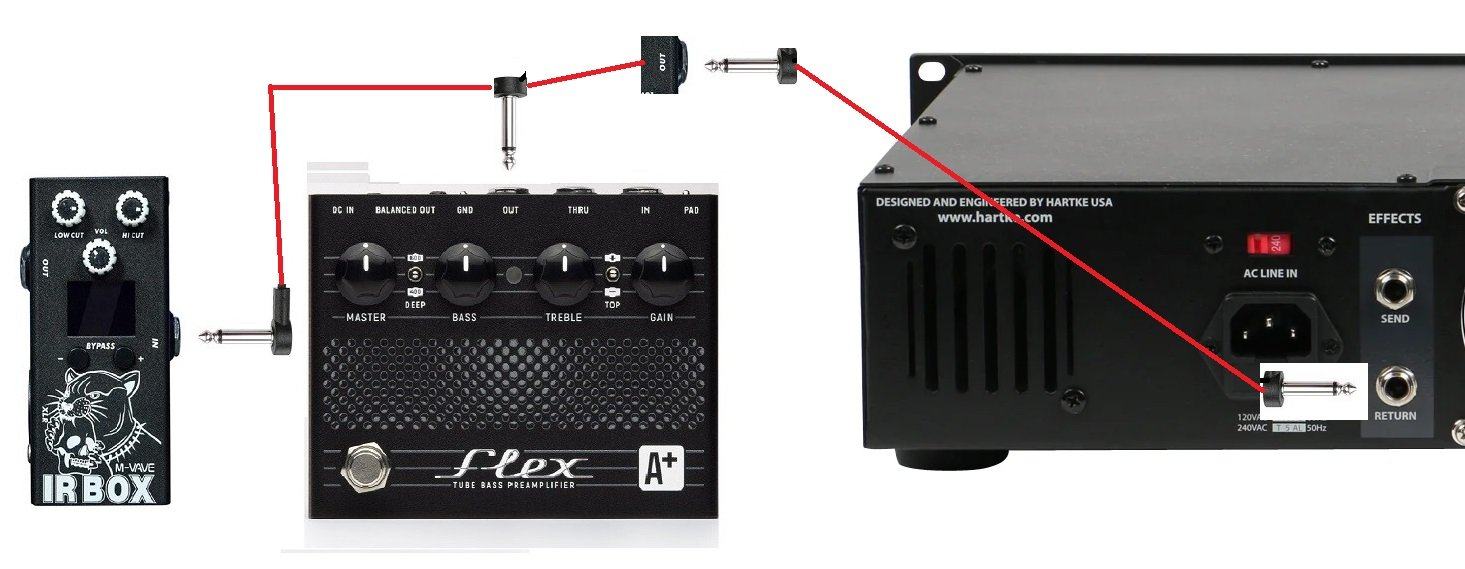

И так получается, что - джек без спикерсимуляции с преампа надо развести на два конца - на одном МАМА (гнездо чтоб потом провод в ретурн комбика) на другом ПАПА (джек, чтоб в IR плеер вставить). Как на картинке. Надо ли для этого варианта кие то буфера, сплитеры и т.д?  остальные то пункты, как я понял просто переходники.

necrolust, У тебя без лишнего есть все, кроме джека без симуляции отдельного. В целом можно попробовать просто Y-кабелем, ибо тут выход с буферизацией уже и входы в целом идентичные линейные. По XLR - два есть, оба дают требуемое.

Спасибо. Я думаю патчбей подо все это сделать.

Ну доступность основных гнезд тут адекватная. Смысла не много делать такое.

во первых, это красиво))

земля не подведёт ?

Устройство низкогейновое, топология земли некритична

А можно вопрос? Почему еще используются выводные детали в проектах? Кондеры понятно проходные, тут ни как. Можно кучу места сэкономить, а главное сильно укоротить связи

Можно кучу места сэкономить

Экономия места не имеет практического значения.
Компоненты с ногами просты и удобны в монтаже, и не требуют специальных навыков и инструментов

FINikk, дак и микросхемы тоже, кондеры пикушки да танталы
Geezer, 1206 можно чуть ли не топором паять, так что особо инструмент и не нужен

AZG, по токам не вспомнишь?
