Понадобился простой пассивный стерео-микшер (сумматор) без регулировок. Цель: соединить выходы для наушников с разных устройств и подключить все это либо к наушникам, либо к 3,5 мм входу обычных колонок. Вот почему он понадобился: у синтезатора Korg X5D и у преампа TC Electronic v550 есть выходы на наушники, но нет AUX-входа для плеера. Нужно для занятий дома под минус (с телефона, плеера или ноутбука), громкость буду регулировать на самих устройствах. То есть как минимум надо 2 входа (под инструмент и плеер) и 1 выход, возможно сделаю 3-4 входа на всякий случай. Ослабление сигнала думаю что не критично - колонки можно сделать громче, а наушники ночью в тишине громко и не нужно, а если будет слишком тихо то можно будет найти готовую плату усилителя на aliexpress, которая от аккумулятора работает.

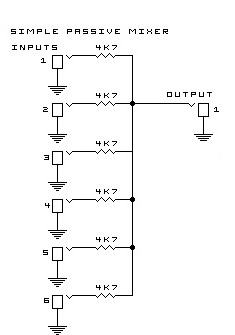

Нашел вот такую схему для 1 канала, но в электронике я не силен, поэтому не знаю какой номинал резистора брать именно для моего случая. Не знаю, 4,7 кОм это много или мало. Какие брать резисторы чтобы нормально разделить выходы устройств? И насколько опасна эта схема для выходов устройств - ведь в ней нет конденсаторов, а значит и гальванической развязки? И нужен ли экранирующий цельнометаллический корпус или можно в пластмассовой коробочке собрать? Собирать буду навесом без платы, просто припаяю резисторы к контактам джеков и в термоусадку их.
