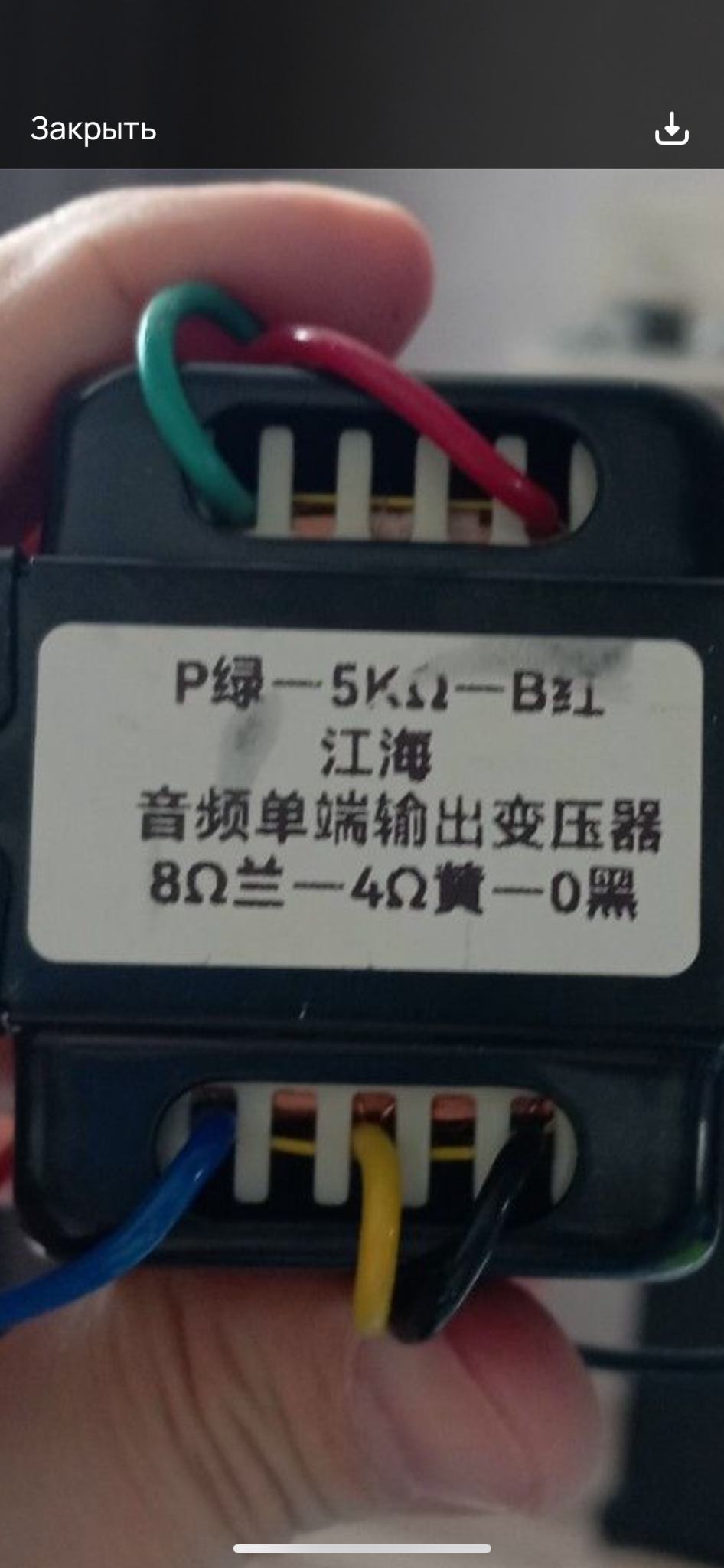

Kurenkou, Черный провод на общий , однозначно.

ColorBox, Ну блин...
R1 - это прегейновый фильтр и оно влияет на количество НЧ. Это можно даже в симуляторе увидеть.
R7 фактически нужен от щелчков при отключении С1 для изменения АЧХ данного фильтра.
R37 - меняет характеристику пота гейна на более плавную и влияние С22 так же изменяется. В симуляторе надо покрутить пот и станет понятно изменение.

AZG
Ага, спасибо.

С R1 уже понял, я попутал после Дуал Ректы машинально показалось что также как там
Пот в симуляторе покручу...

Пот в симуляторе покручу...

Еще раз покрутил в симуляторе LTspice...
Все таки, скорее всего тоже чтобы щелчков не было при переключении каналов
Вот R43 существенно меняет влияние C16 - сразу видно невооруженным, вопросов никаких...

Да я понимаю, что в принципе этот резюк влияет на характеристики пота и ачх..
Вопрос в том что влияет он ничтожно... и поэтому и вопрос - накой он там, для удорожания схемы на один резистор разве что...

Вот тестовая схема куска лид-канала до гейна, два варианта с тем шунтом 1Meg и без него

https://disk.yandex.ru/i/WlZqzMYdiW2RFA

И АЧХ при трех положениях крутилки: 0, 0.5 и 1(максимум)
Разница в районе 10Гц - какие то жалкие доли дБ
Напряжение взято с выхода потенциометра

https://disk.yandex.ru/i/HrijwsCHUyvwVg

Нелинейность нагрузки, правда, не учитывается, поленился второй каскад рисовать, может там вся фишка и "зарыта" когда вх. сопр падает в нижней полосе до 1.8 килоОм при сеточном токе... а верхней и вовсе...

Если, скажем, при среднем положении крутилки сопротивление отличается, то это должно отражаться на амплитудной характеристике  и на амплитудно-частотной тоже...
И разница есть..

Ну да. Так и есть, небольшое но имеет место быть

Получается, что конденсатор шунтирует собой потц, а резистор шунтирует кондер по нижней полосе. Но так как 1 Мег шунт получается такой себе..
