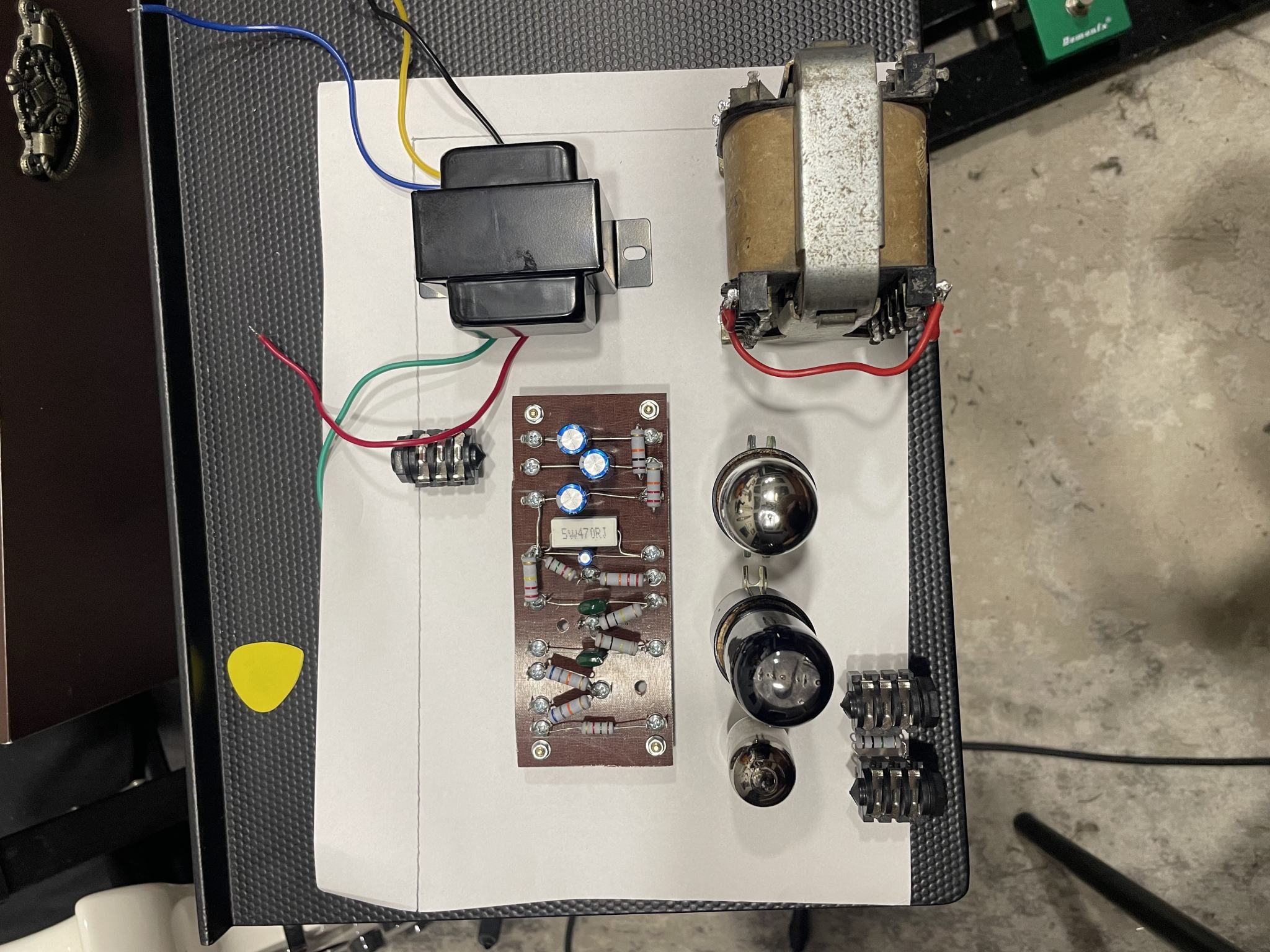

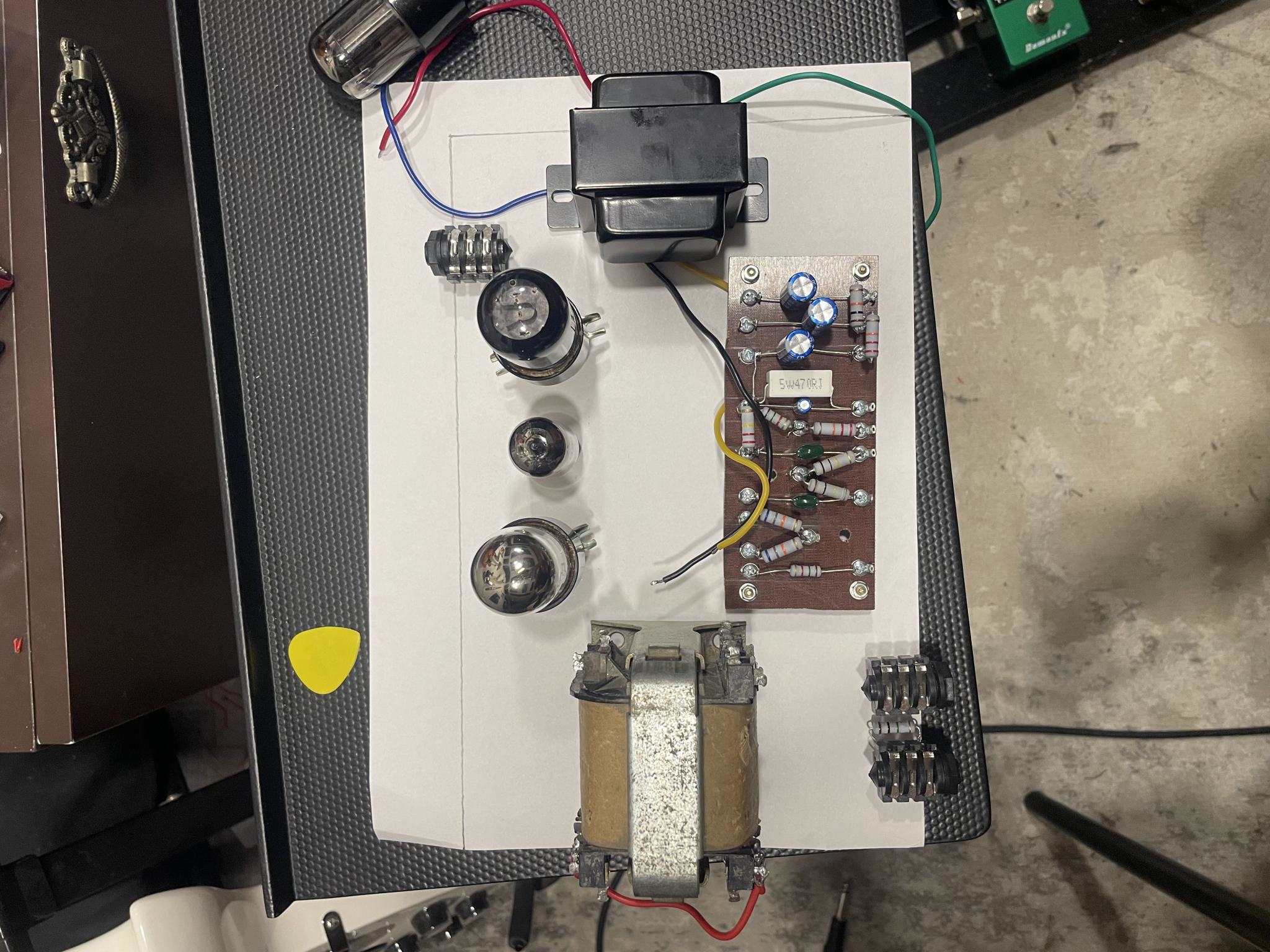

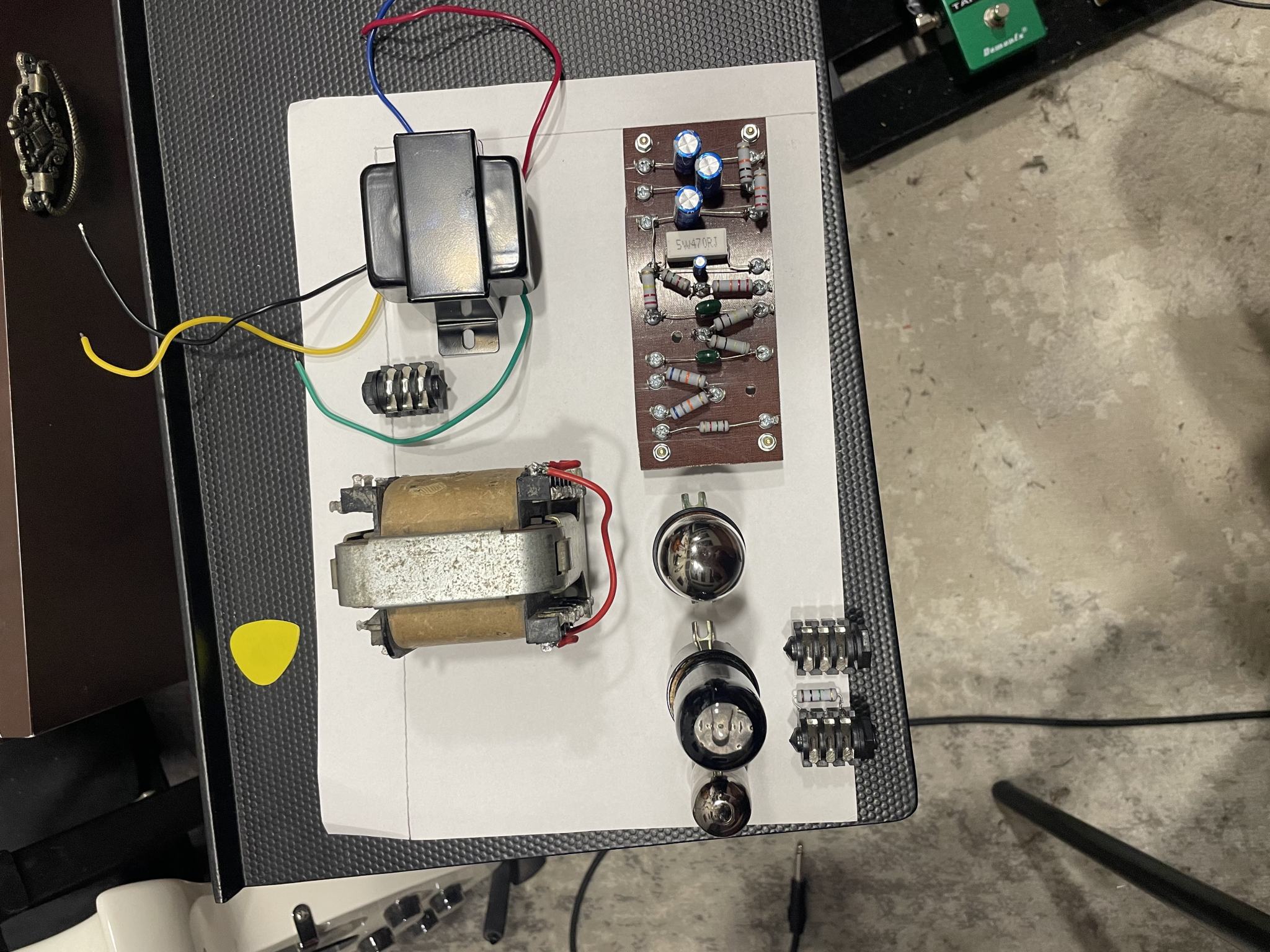

Kurenkou, Я бы расположил ,как на нижнем фото , но плату ближе к разъемам , а вых лампы на место платы.

Гнездо входа (или его кабель )рядом с звуковым  (силовым ) трансом -эта не хорошо имхо

Стремиться к минимальной длинне " приёмо-передающих" цепей и максимальному расстоянию между синфазными цепями разных каскадов

Если трансы не испытаны на лучение, то лучше сдвинуть их к краю длинной стороны шасси (подальше от входных ламп и их цепей ) и разнести как можно дальше друг от друга. Если трансы не лучистые, можно хоть впритык их ставить( в плоскости под 90град к друг другу) звук хуже не станет (особенно ежели не хайгейнер )Какая схема  усилителя?

Плату засунуть под лампы преда ( или как можно ближе к ним , чтобы антенные поля были короче ) имхо конечно

https://guitarplayer.ru/equipment-craft/domashnij-push-pull-usilitel-3x12ax7-gu-17-4-6-vt-odin-kanal-zakoncheno/msg10275086/#msg10275086

Усилитель не хай-гейн, самый простенький фендер чамп

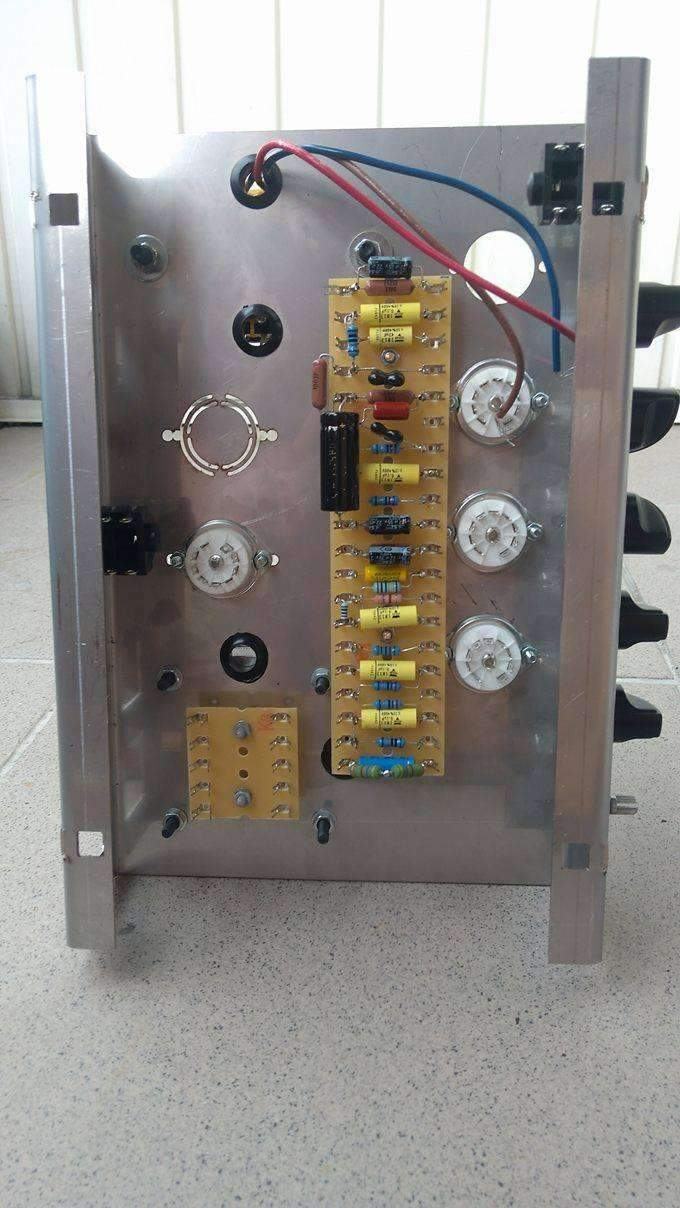

Компоновка на приложенной картинке имхо идеальна, _хорошо подходит для дальнейшего апгрейда усилителя (может потом захочется пару каскадов добавить в пред )  Так же , очень полезным, может оказаться заготовка второго отверстия под вторую выходную лампу (как на картинке той же)  Даже если со временем не захочется переделать усь в двухтактный, то в
однотакте можно использовать параллельное включение выходных ламп, что даёт возможность использовать приличное количество отечественных ламп разного типа (триоды, пентоды, тетроды, в том числе генераторные и вч) которое помимо того, что позволяют гармонизировать соотношения с приведёнкой имеющегося звукового транса,   звучат на порядок лучше той же самой _ЕЛ84 (6н14п и тп ) с той же чамповской анодкой.
