То есть смотреть на распиновку транса и думать вы не хотите?

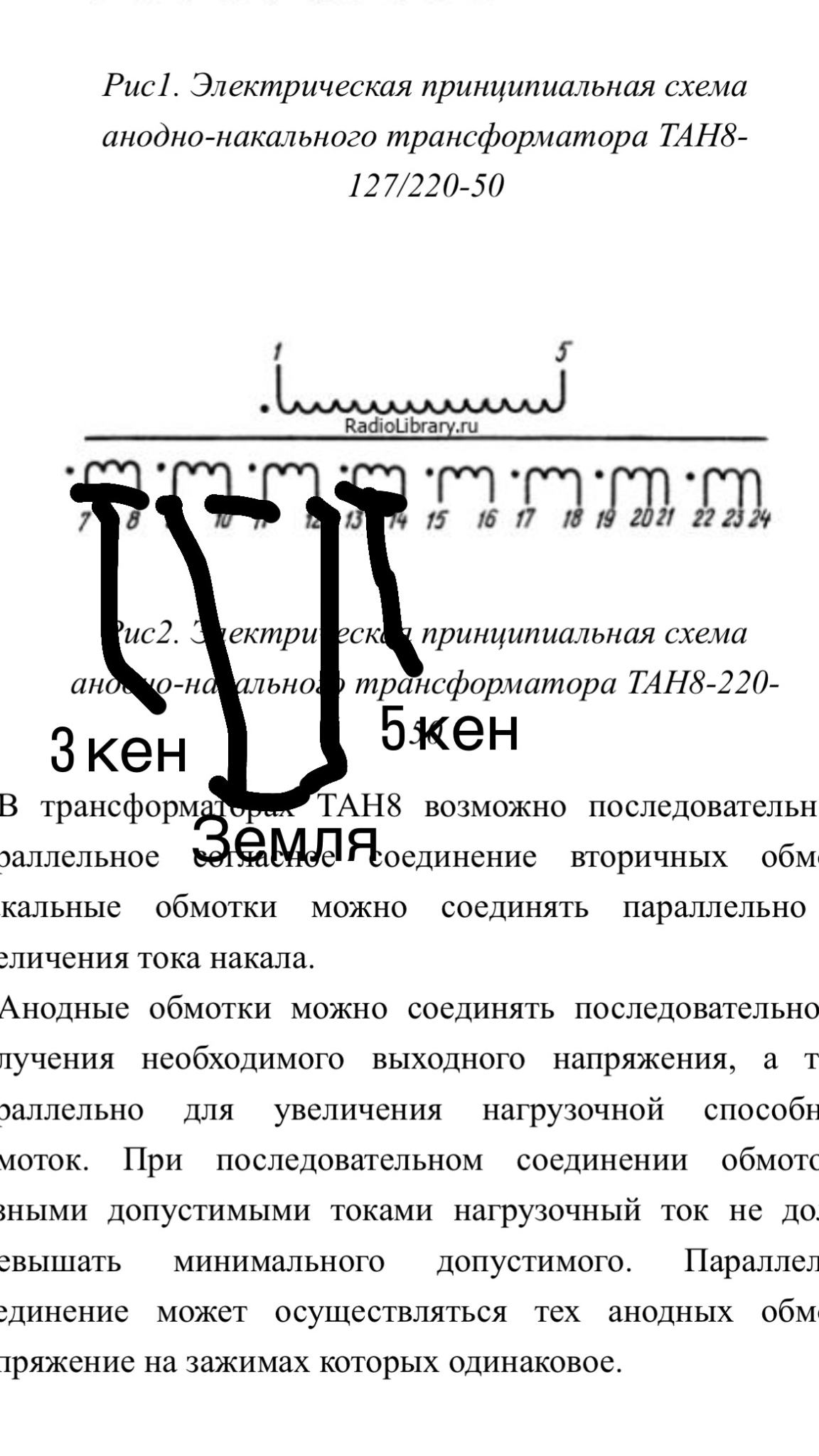

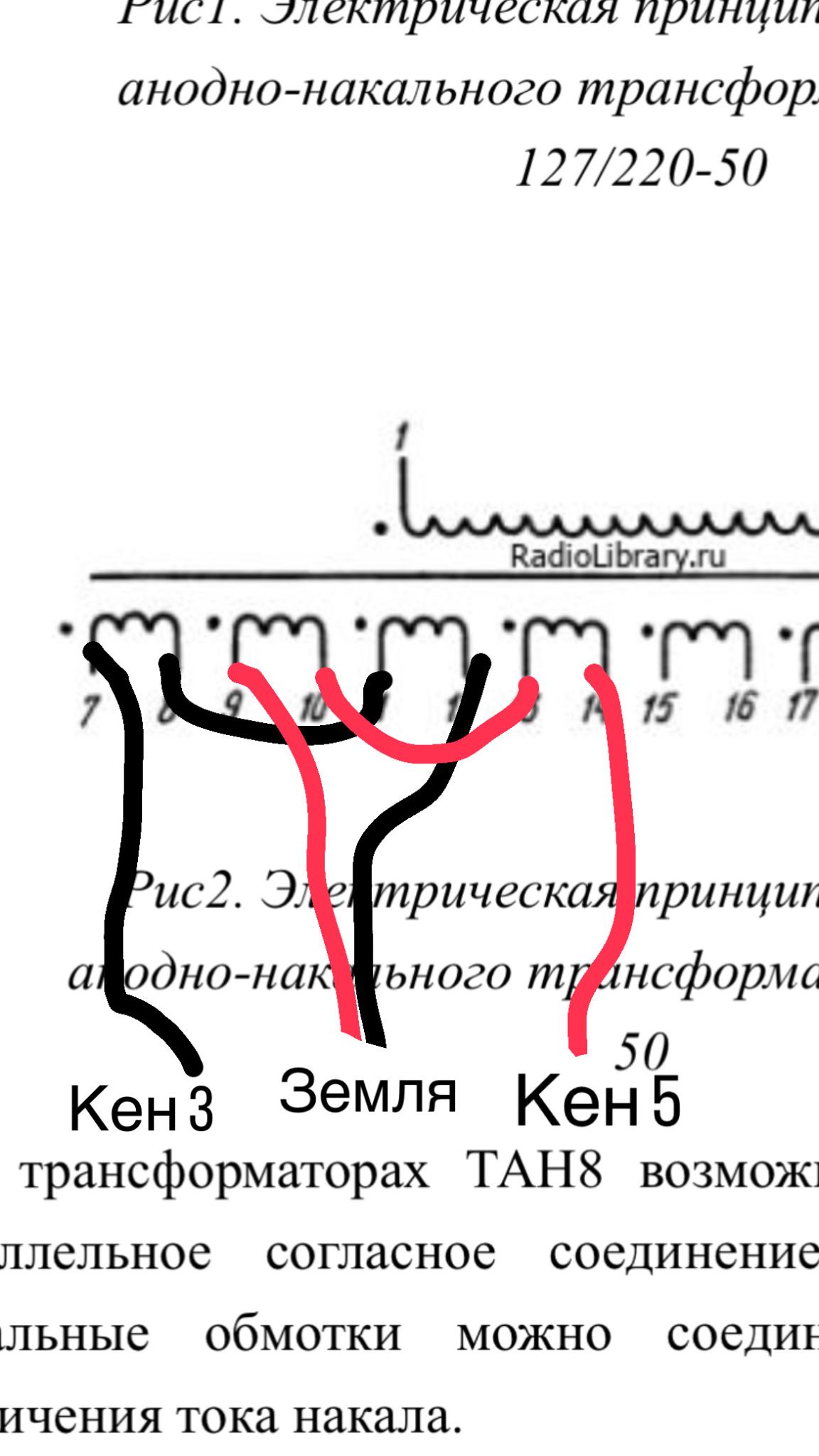

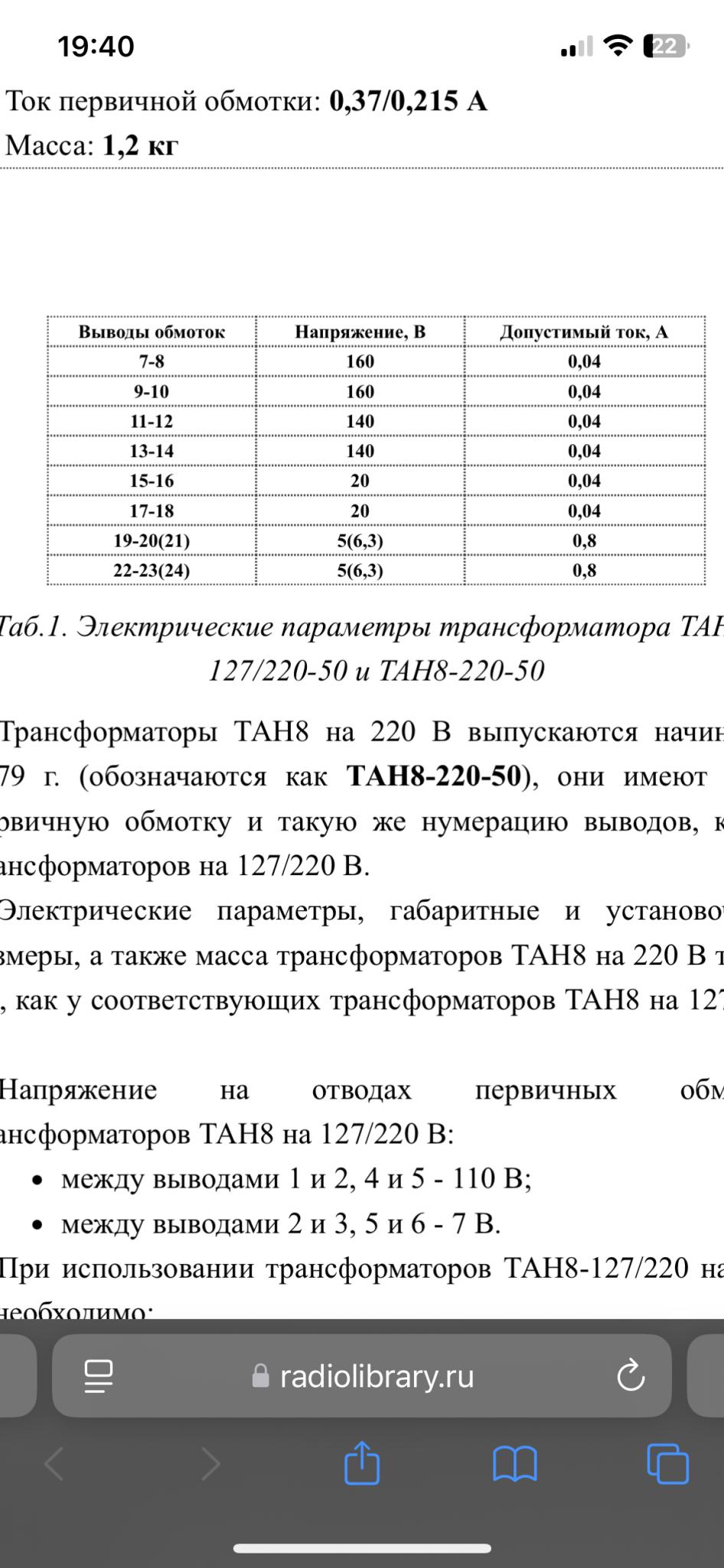

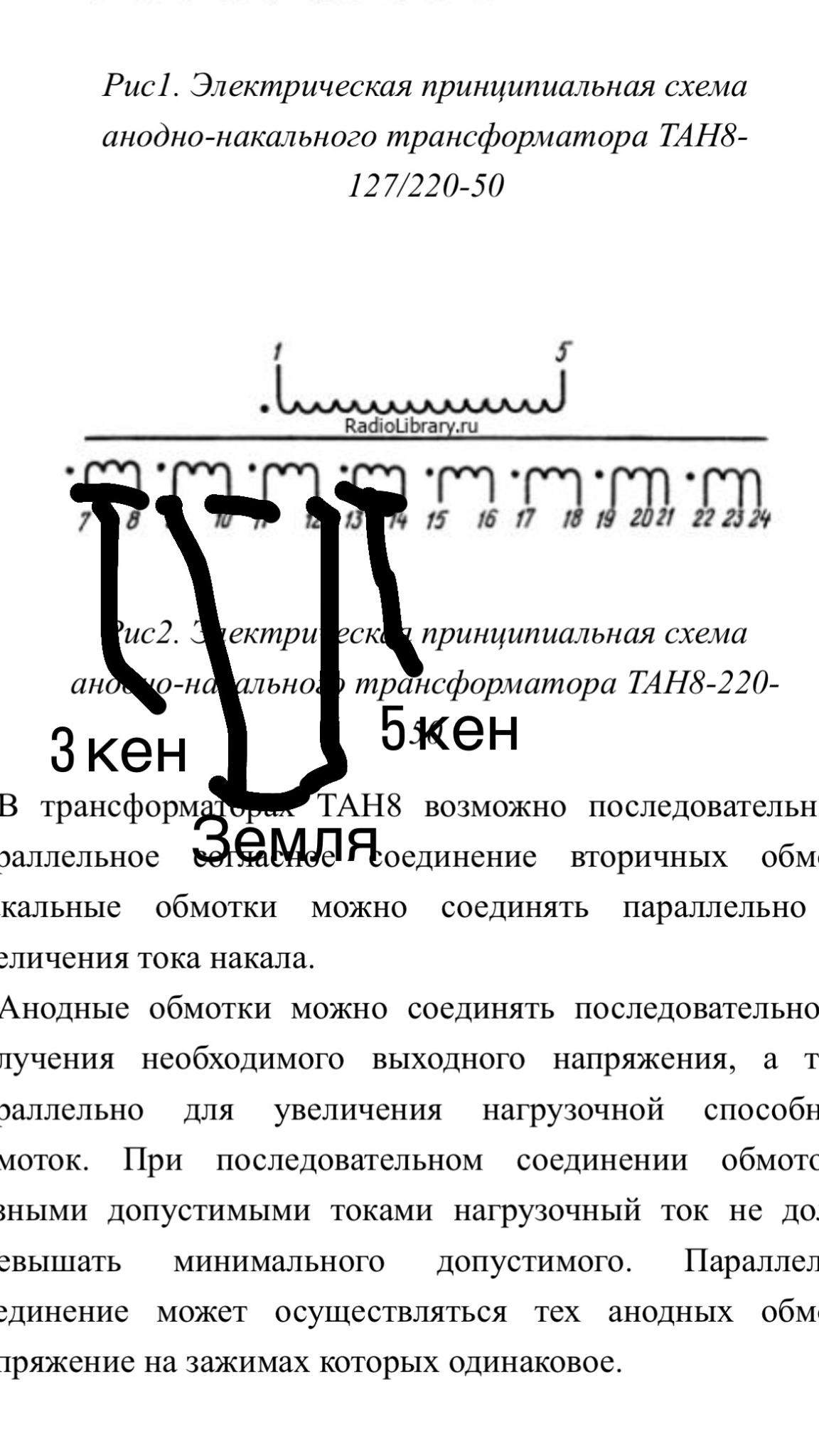

Вам нужно соединить обмотки 140 и 160 вольт, чтобы вышло в сумме 300вольт. Естественно, конец одной обмотки с началом второй. В итоге получается две группы обмоток по 300 вольт. Эти две группы соединяются последовательно, опять же конец предыдущей с началом следующей. А с точки соединения этих двух групп делается отвод на массу - это средняя точка общей обмотки. Я не буду расписывать, какую с какой точкой соединять. Вы должны понять это самостоятельно, иначе дальше ничего не получится. Если не хотите это понимать - попросите, чтобы кто-то собрал вам усилитель и играйте.
... и добавил:Я знаю, как это делается: хочется быстро спросить, и сдалать так, как ответят.
Я когда-то ковырялся с симулятором, нарисовал схему, но она в симе не работала. Один хороший человек( конкретно - Дима Беккер, который, увы, бывает здесь очень редко, а поучиться у него есть чему) помог мне получить делаемый результат. Он просто говорил, какие параметры изменить и какую кнопку нажать, и у меня всë получилось. И толку? Я так и остался тупым, потому что не понимал, что и зачем я делаю. Поэтому, если хотите разобраться - читайте и думайте.
Извините за многобукафф - я хотел, как лучше
