Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47520 : Ноября 23, 2025, 18:11:25 »
Цитата: sadky от Ноября 23, 2025, 17:27:43
Kurenkou,  а если вынуть из панельки опер и тыкнуть щуп туда, где была его третья нога - что показывает тестер?
2.40 вольт

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47521 : Ноября 23, 2025, 18:15:27 »
Цитата: Kurenkou от Ноября 23, 2025, 18:11:25
2.40 вольт
Точно? Без микрисхемы?!  :o

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47522 : Ноября 23, 2025, 18:35:53 »
Цитата: sadky от Ноября 23, 2025, 18:15:27
Точно? Без микрисхемы?!  :o
Ага😅 щас схему дорисую

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47523 : Ноября 23, 2025, 18:47:29 »
Цитата: Kurenkou от Ноября 23, 2025, 18:11:25
2.40 вольт
А насчëт того, сколько должно быть и почему - есть мысли?

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47524 : Ноября 23, 2025, 18:48:46 »
Цитата: Spero_In_Inteligo от Ноября 23, 2025, 14:41:06
по схеме же ;)

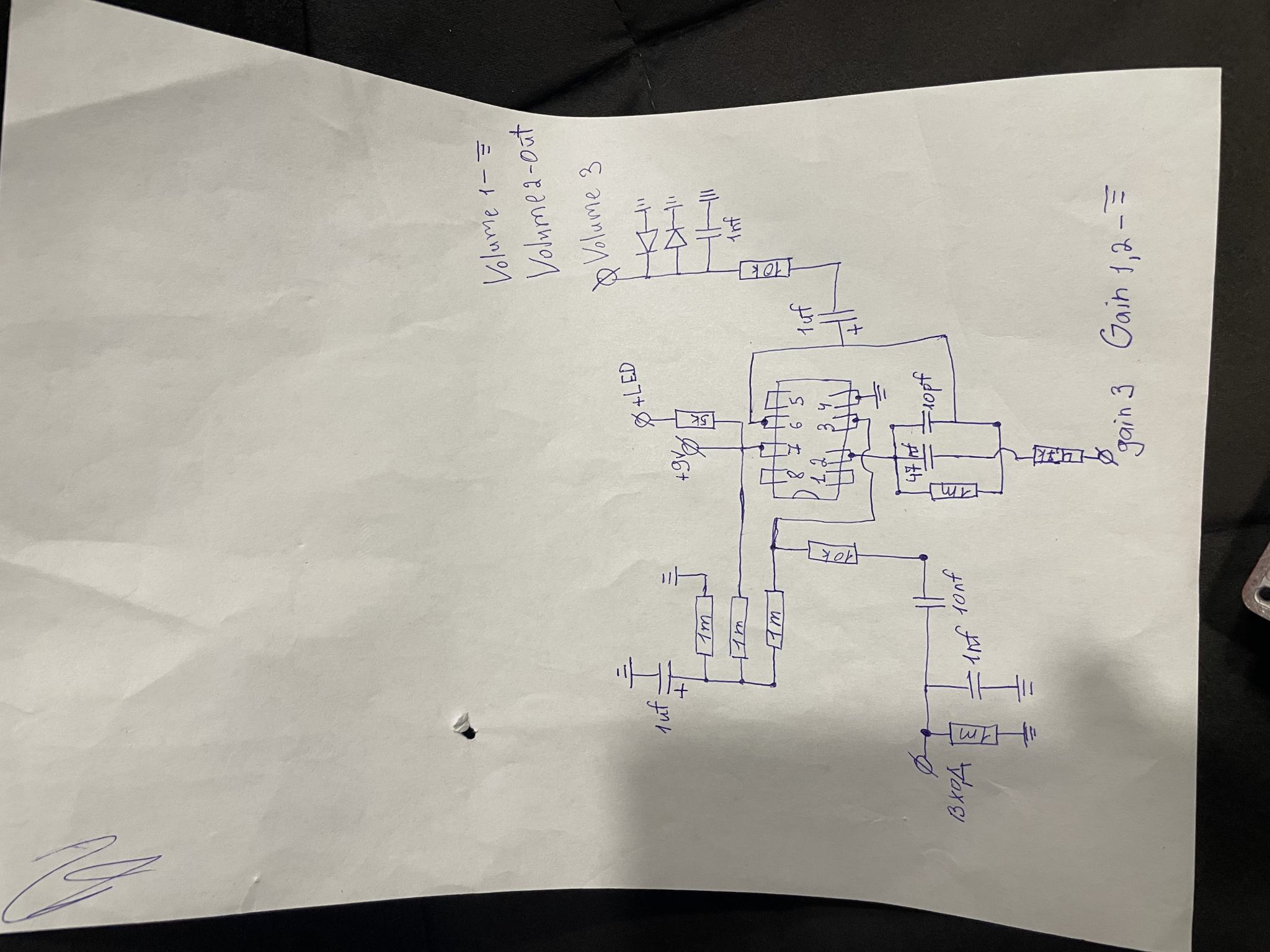

Заранее прошу прощения за дилетантский «почерк», рисовал как есть по факту, на схему не смотрел. Надеюсь ничего не забыл

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47525 : Ноября 23, 2025, 19:00:48 »
Итак, без микросхемы какое напряжение на верхнем и нижнем выводе среднего(по рисунку) резистора 1М ?

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47526 : Ноября 23, 2025, 19:30:28 »
Цитата: sadky от Ноября 23, 2025, 19:00:48
Итак, без микросхемы какое напряжение на верхнем и нижнем выводе среднего(по рисунку) резистора 1М ?
Нижний 3.67, верхний 9в соответственно

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47527 : Ноября 23, 2025, 19:43:05 »
Цитата: Kurenkou от Ноября 23, 2025, 19:30:28
Нижний 3.67
О как! А час назад там было 2,4 в  ???
Ладно, чудеса оставим кому положено...
А на вехнем выводе левого 1М сколько вольт?

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47528 : Ноября 23, 2025, 19:44:32 »
Цитата: sadky от Ноября 23, 2025, 19:43:05
О как! А час назад там было 2,4 в  ???
Ладно, чудеса оставим кому положено...
А на вехнем выводе левого 1М сколько вольт?
Это я без оу сейчас мерил

... и добавил:

Цитата: sadky от Ноября 23, 2025, 19:43:05
.
А на вехнем выводе левого 1М сколько вольт?
Который на землю идет? Там 0, который справа сверху 1.9в

... и добавил:

Это с оу
« Последнее редактирование: Ноября 23, 2025, 19:49:49 от Kurenkou »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47529 : Ноября 23, 2025, 19:52:29 »
Так я и спрашивал: сколько при вынутом опере там, где была третья нога ??? Ответ был: 2,4в
Теперь внезапно стало 3,67...
Ладно, прямой вопрос: вы понимаете, что в точке соединения нижних выводов ВСЕХ резисторов 1М должно быть не 3,67 в при питании 9в и почему?

... и добавил:

Выкиньте нахрен этот ОУ, пока без него измеряйте напряжения . Зачем его тыкать туда-сюда?
Вы вообще хотите понять что-то или лишь бы поспрашивать?
« Последнее редактирование: Ноября 23, 2025, 19:55:24 от sadky »

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47530 : Ноября 23, 2025, 20:09:44 »
На 3ей ноге без оу 2.40 (каждую секунду уменьшалось на 0.01в до 2.15), на соединении 3 1мом резисторов 3в

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2600
Re: Околокрафтовский флуд
« Ответ #47531 : Ноября 23, 2025, 20:12:58 »
Ага. Измеряете, походу, дедушкиным стрелочным тестером?

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8860
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #47532 : Ноября 23, 2025, 20:44:51 »
Цитата: Kurenkou от Ноября 23, 2025, 18:48:46
Заранее прошу прощения за дилетантский «почерк», рисовал как есть по факту, на схему не смотрел. Надеюсь ничего не забыл

Это глазками или прозвоном? :rolleyes:

и рисовать лучше "по канонам" и близко к оригиналу. и вам проще и со стороны можно смотреть не ломая мозг.
« Последнее редактирование: Ноября 23, 2025, 20:50:46 от Spero_In_Inteligo »

Оффлайн Kurenkou

  • Частый посетитель
  • **
  • Сообщений: 150
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #47533 : Ноября 23, 2025, 21:16:35 »
Цитата: sadky от Ноября 23, 2025, 20:12:58
Ага. Измеряете, походу, дедушкиным стрелочным тестером?
Хуже, китайским😁

... и добавил:

Цитата: Spero_In_Inteligo от Ноября 23, 2025, 20:44:51
Это глазками или прозвоном? :rolleyes:

и рисовать лучше "по канонам" и близко к оригиналу. и вам проще и со стороны можно смотреть не ломая мозг.
Прозванивал, ничего не коротит

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8860
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #47534 : Ноября 23, 2025, 21:39:52 »
Цитата: Kurenkou от Ноября 23, 2025, 21:16:35
Прозванивал, ничего не коротит

так нужно же реверс инжиниринг сделать, а не проверить что не коротит :)
номиналы там чекнуть заодно в том числе.

А то вот я вижу в реализации выбор диодов, а в отрисовке - об этом тихо. Оно как бы может и не оно, но и не про реальность ни разу. ???
