Лежиту меня два шасси без трансформаторов. Намоточный оформлю только к концу недели. Даже если и намотаю трансформаторы то собрать до праздников не успею. А там на праздники поеду в Геленджик. купаться.
(Ссылка на вложение)
(Ссылка на вложение)
(Ссылка на вложение)
(Ссылка на вложение) (Ссылка на вложение)

Если не секрет, где такие гасси заказывал?

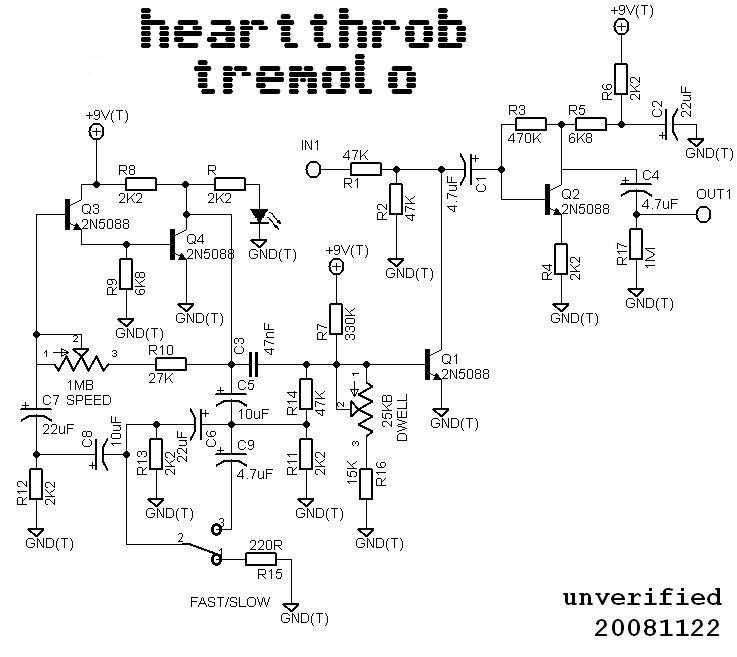

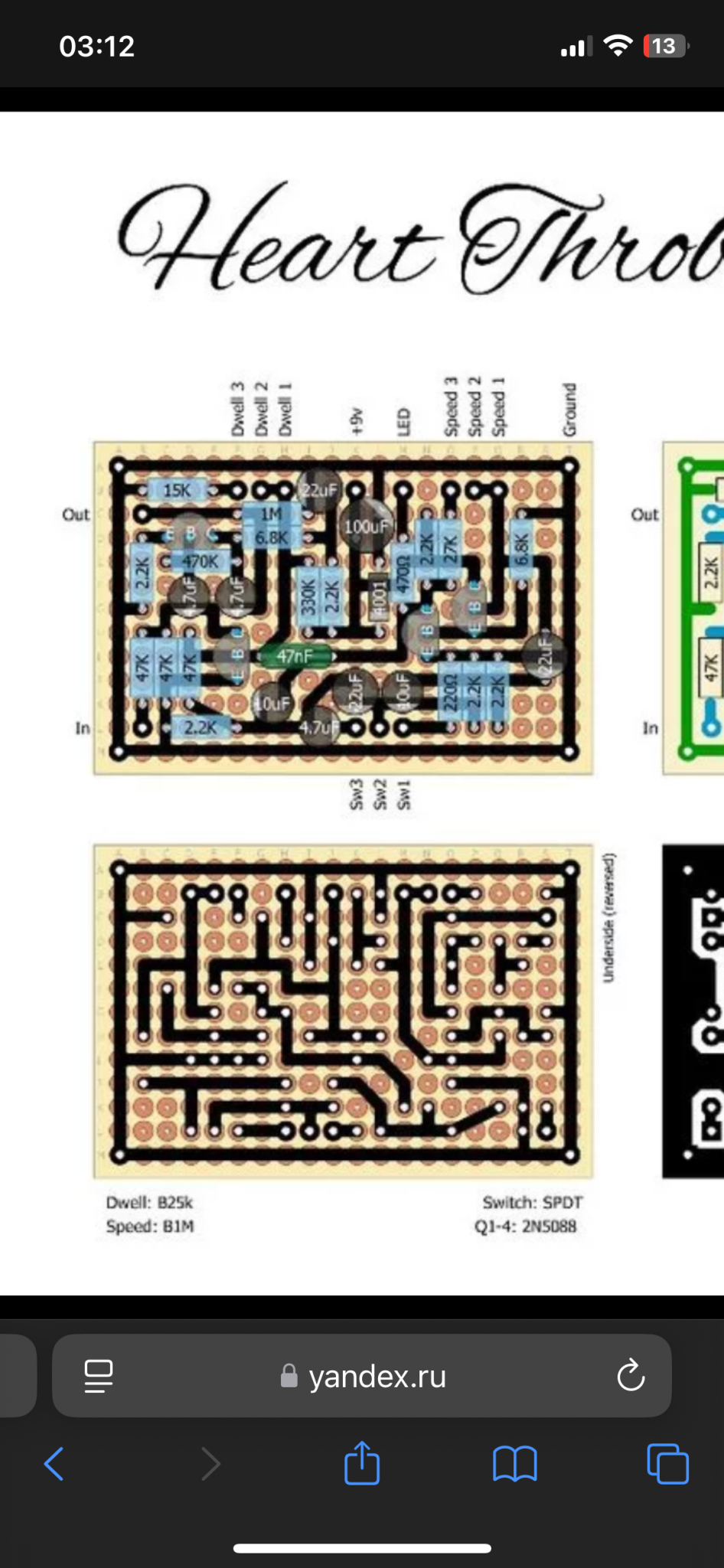

Привет всем, собрал тремоло, в общем все работало, решил поменять светодиод (просто для эксперимента) включаю - не работает, поменял обратно на тот который был - не работает, в момент подачи питания Один раз мигает и гаснет. Не понял юмора, что могло произойти, транзистор кстати на который идет +9в сильно греется, примерно градусов 80 (не знаю, может так и надо)

... и добавил:

Привет всем, собрал тремоло, в общем все работало, решил поменять светодиод (просто для эксперимента) включаю - не работает, поменял обратно на тот который был - не работает, в момент подачи питания Один раз мигает и гаснет. Не понял юмора, что могло произойти, транзистор кстати на который идет +9в сильно греется, примерно градусов 90-100 (не знаю, может так и надо)

... и добавил:

Чуть прогнул ножку потенциометра - заработало - может непропай или провод перетерся изнутри

... и добавил:

Все таки не работает как надо, светодиод мигает, а звук то чистый, без тремоло, то плавает по громкости

Мультиметр - лучший друк в зимние вечера...

Вроде нигде не контачит:) между ножками транзисторов проскакивает сопротивление, но возможно из-за соединенных резисторов

Классика же, набившая оскомину - в электронике 2 неисправности - контакт есть где не надо, и отсутствует там, где должен быть.

При анамнезе - то работает то нет - быть может все что угодно.

зы. че там с кабелями то, хрустят-с как в былые?

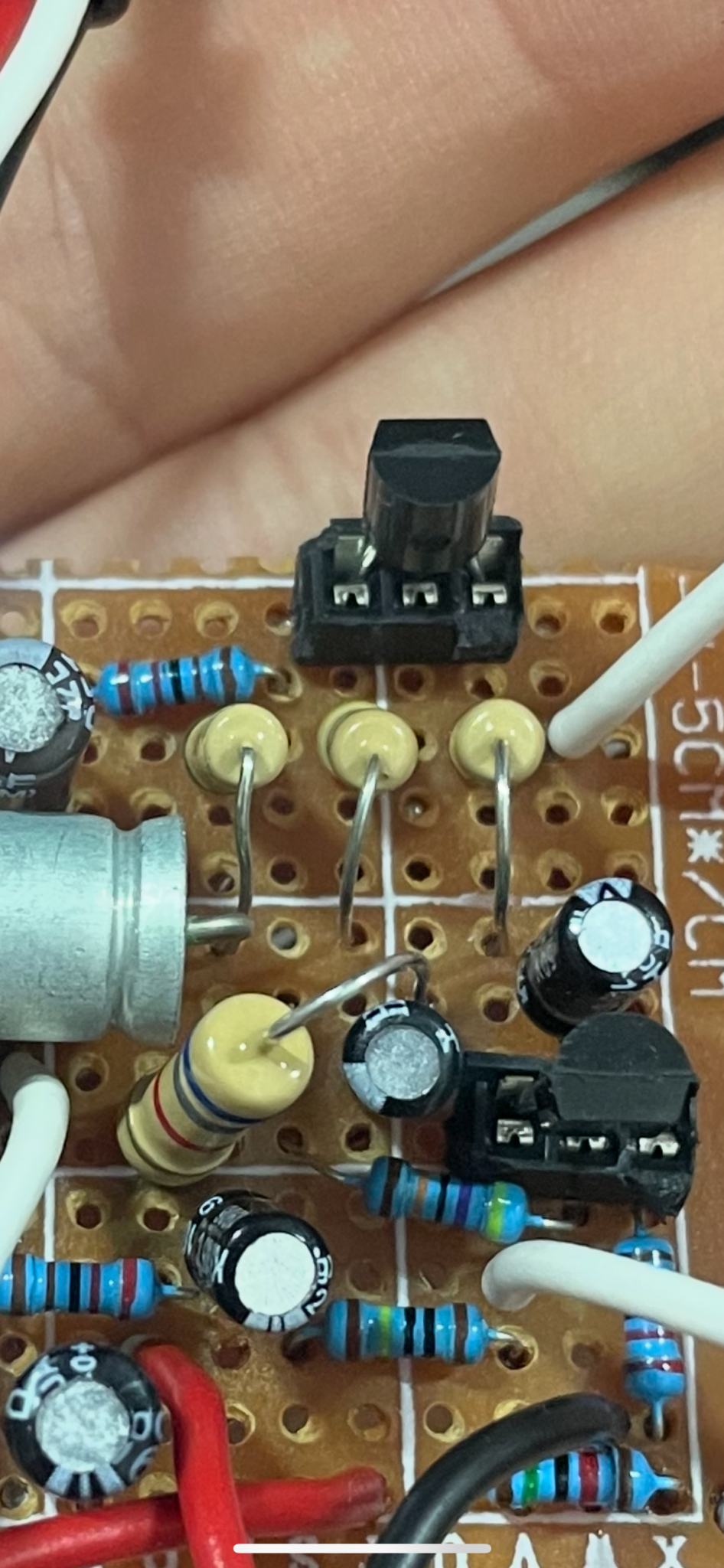

Хаха, особо не играл, заказал просто новый кабель. По поводу панелек, такие вообще пойдут? Просто хлипковато держатся транзисторы, может тоже контакт отходит

А зачем вообще в изделии панельки для транзисторов?

Ну, лампы же вы ставите в панельки, чем транзистор хуже  ?

Ну, лампы же вы ставите в панельки, чем транзистор хуже  ?

Предлагаю добавить экранирующих колпачков. Обязательно с отверстиями для конвекции.

😁😁 теперь еще попробуй выпаять эти панельки. Может транзистору кердык, когда светодиод не работал он сильно грелся. Градусов 100 чтоб не соврать

Интересно какой ток через него проходил при 9 вольтах чтоб он грелся так
