Автор Тема: Околокрафтовский флуд  (Прочитано 2079822 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Околокрафтовский флуд
« Ответ #5190 : Мая 27, 2014, 15:17:55 »

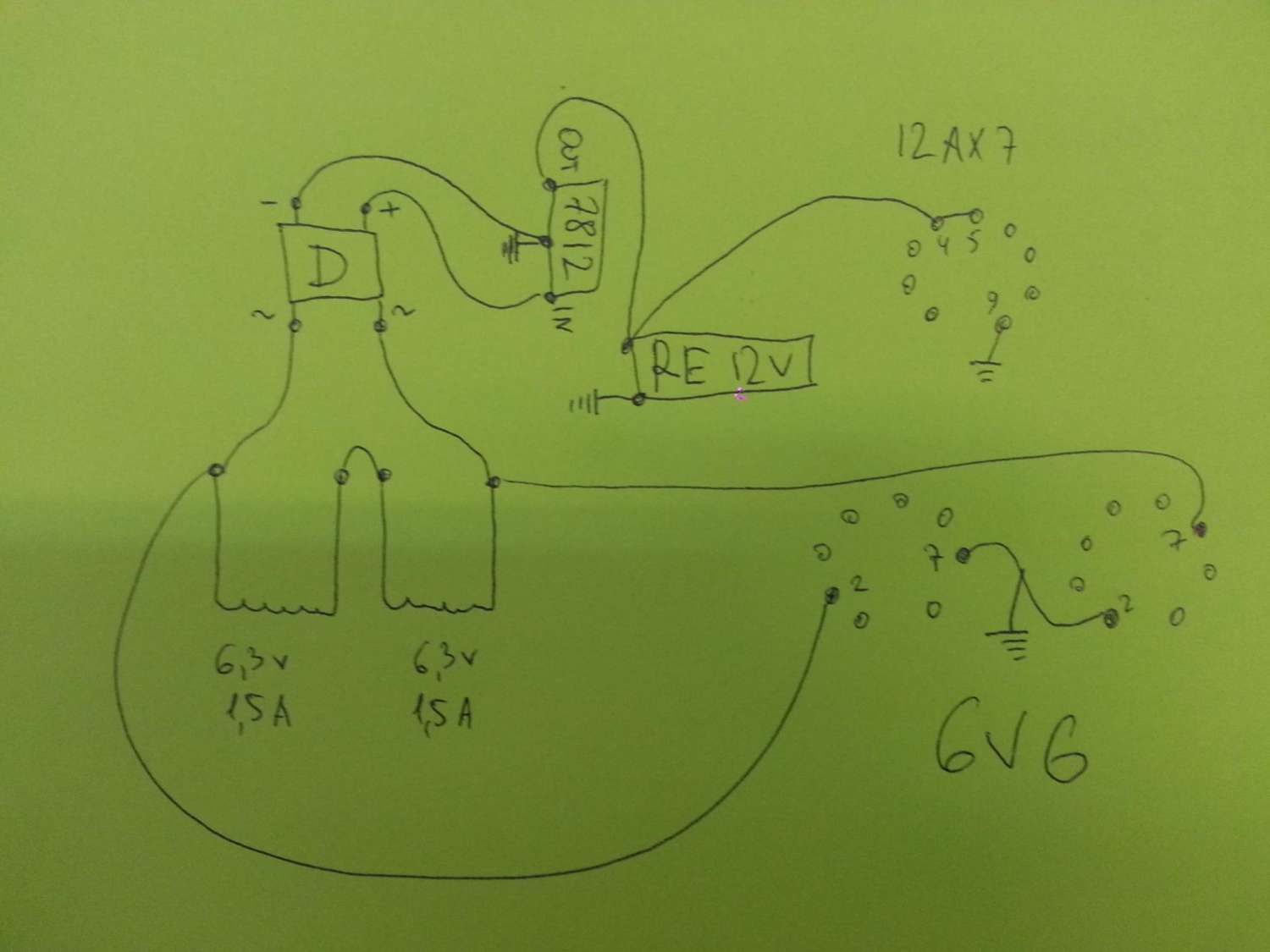

Скажите а вот так можно сделать. Точнее можно всё  8) Вопрос скорее в том корректно будет работать или нет?
Электротехнически можно.

Спаяй у 6v6 нити последовательно, обмотки тоже последовательно. Среднюю точку обмоток об землю(вот тебе и средняя точка) и корми все от 12,6V. Так имхо красивее, чтоли.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Околокрафтовский флуд
« Ответ #5191 : Мая 27, 2014, 15:28:23 »
Электротехнически можно.

Спаяй у 6v6 нити последовательно, обмотки тоже последовательно. Среднюю точку обмоток об землю(вот тебе и средняя точка) и корми все от 12,6V. Так имхо красивее, чтоли.
С заземленной cредней точкой не получить красиво нужное постояное напряжение для КРЕН12.

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Околокрафтовский флуд
« Ответ #5192 : Мая 27, 2014, 15:40:11 »
Да бабы у них там на подпевках приглашёные http://vk.com/j.nutrikhina ;D
Ну и слава Богу. От обилия баяноцитат вконтактика моск взорвался.

... и добавил:

С заземленной cредней точкой не получить красиво нужное постояное напряжение для КРЕН12.

А зачем минусовой вывод стаба заземлять? :)
« Последнее редактирование: Мая 27, 2014, 15:55:58 от Sofa_Guitarrero »

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Околокрафтовский флуд
« Ответ #5193 : Мая 27, 2014, 16:22:32 »
Sofa_Guitarrero, спасибо.
Вот так?

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Околокрафтовский флуд
« Ответ #5194 : Мая 27, 2014, 16:33:19 »
12АХ7 будут питаться постоянным током?
Сейчас домой доеду, нарисую что имел ввиду.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #5195 : Мая 27, 2014, 16:41:41 »
Mepk, тот же Iron Maiden анологичен по звучанию.
маршал обычный 2203, а вот динамики - visaton bg20
такой же звук, как автор минитемы запросил :)

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Околокрафтовский флуд
« Ответ #5196 : Мая 27, 2014, 16:47:11 »
12АХ7 будут питаться постоянным током?
Да.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Околокрафтовский флуд
« Ответ #5197 : Мая 27, 2014, 17:44:48 »
маршал обычный 2203, а вот динамики - visaton bg20
такой же звук, как автор минитемы запросил :)

8' бюджетный широкополосник? Отличный совет. Профессиональный.

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Околокрафтовский флуд
« Ответ #5198 : Мая 27, 2014, 18:10:00 »
Да.
1038590-0
Резисторы в обвязке 1085 согласно даташита на нужное напряжение, электролиты по вкусу.
После диодного моста минус с землей НЕ СВЯЗАН.

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Околокрафтовский флуд
« Ответ #5199 : Мая 27, 2014, 18:28:26 »
Подходит только lt1085 или можно другим заменить?

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Околокрафтовский флуд
« Ответ #5200 : Мая 27, 2014, 19:32:59 »
Подходит только lt1085 или можно другим заменить?
1083,87  LT1585 и гора аналогов.
LT1085 несколько современнее кренки, тащит через себя 5А и позволяет точно выставить 12,6В так как регулируемый. Жизнь не стоит на месте.
Либо по старинке 7812 подопри диодом кремниевым в общем выводе.
 А вообще загугли по фразе linear voltage regulators - мировая промышленность выпускает хренову их кучу. Я б сюда пихнул ради спортивного интереса 2596 но это уже из импульсной оперы :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #5201 : Мая 27, 2014, 19:59:39 »
прошел первый модуль http://universarium.org/courses/info/326 ничего нового не узнал, но весело. следующий модуль появится с 9го июня, наверно будет интереснее
Цитировать
Модули и структура курса
1 Основы электроники. Базовые компоненты электроники и принципы их функционирования 6 лекций
2 Проектирование электронных устройств 7 лекций
3 Создание beam-робота 5 лекций
4 Проектирование в Dip Trace
Цель изучения курса

Изучить основополагающие принципы электроники и научиться их применять на практике. Обучение будет строиться на основе выполнения проекта - самого простого "робота", который любит темноту, объезжает препятствия и не падает со стола.
:thumbs-up:

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #5202 : Мая 27, 2014, 20:05:57 »
8' бюджетный широкополосник? Отличный совет. Профессиональный.
ты так хитро написал, пытаясь принизить дин, только он и есть профессиональный (дин) :)

High efficiency. Suitable for full-range units as vocal or guitar monitors or as a mid-range unit for full-scale or musicians' PA systems.

мощность у него 40вт на синусе, 60 на пиках (это не фикция, так и есть, чай немец, а не чина, ну и лично их гонял так)
ставим 8шт (типичный каб для 8-рок)
в него 100вт 2203 (170 в полной огранке, как и автор вопроса звука и хотел) - будет не просто громко и сильно, а очень сильно и громко

я то включал на 2шт этих визатона 2203 - потому и знаю, что не простые это динамки, и звук у них как раз на тот что у металлики и тп - схож




Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1853
  • Еще один соберу - и всё...
    • Мой блог
Re: Околокрафтовский флуд
« Ответ #5203 : Мая 27, 2014, 20:14:06 »
Эм-м-м, ну мне не так чтобы сильно и очень громко надо :hmmm:
Все-таки на 6V6 ориентир, не EL34. Послушал сэмплы хот рода - красиво, но "жесткости", что ли, не хватает...
Вот и думаю теперь  :-[
Похоже, я "того самого" в данном конструктиве не получу.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Околокрафтовский флуд
« Ответ #5204 : Мая 27, 2014, 21:20:50 »
ты так хитро написал, пытаясь принизить дин, только он и есть профессиональный (дин) :)

High efficiency. Suitable for full-range units as vocal or guitar monitors or as a mid-range unit for full-scale or musicians' PA systems.

Бумага всё стерпит. Ты бы ещё описания с сайта беринджера процитировал)))
