в том и проблема. нема схемы сия чуда.
иначе сюда не писал бы )

да ну, быть того не может )
если не в курсе вы, может в курсе кто другой, для того и нужен форум.

TnT_Engineering_Amps,
Спасибо за ответ.
вчера распотрошил его, вот фотки:



стоит какой то TDA вроде даже 2030, подключал, через вход для плеера, процессор с драм машиной
звук идет нормальный.
подключал через нормальный вход, еле слышное искаженное нечто. На кнопку овердайва не реагирует.
только звук тише становится
грешу на операционный усилитель(какой то стандартный 2-х канальный), но хз он или нет, и как протестировать его тоже не знаю.

трансформатор на 11 вольт, стандартный диодный мост.
потенциометрам явно место в мусорке (хотя свои номиналы выдают как надо, тестером проверял).
один резистор (что на 2-м фото под наклейкой с номером) изменил свой цвет и греется как печка, возможно пробит.

думаю может плюнуть на него )
да собрать в этом корпусе нечто более достойное типа томата.
вот только с лампами проблема, так просто их не достать а заказывать с нета выходит в районе 20евро за штуку.

Анатолий Редько, ну резистор на всякий случай сменить. в подобной играйке было примерно следующее - у резистора образовалась дырочка со стороны платы, сопротивление выросло на порядок из-за трещины в самом проводнике. он коптил и создавал дичайший перекос напряжений. электролиты фильтрации предварительного усилителя на всякий случай сменить тоже можно. с операционниками проще - по ногам питания они звонятся как диод. хотя в этом случае их будут шунтировать электролиты, что не показательно. а сами оу спокойно заменить. вангую что там 4558 (в отличии от большинства оу в корпусе соик-8 у них ширина корпуса не 150 мил, а 200 или 250 мил, что собственно видно по фотке). я б поставил не5532.

Анатолий Редько, есть предположение о режиме A/B сфиксированным смещением. единственный существенный проблем - лампы эти днем с огнем... хотя вроде китайцы шлепают. но цены негуманные ниразу)))

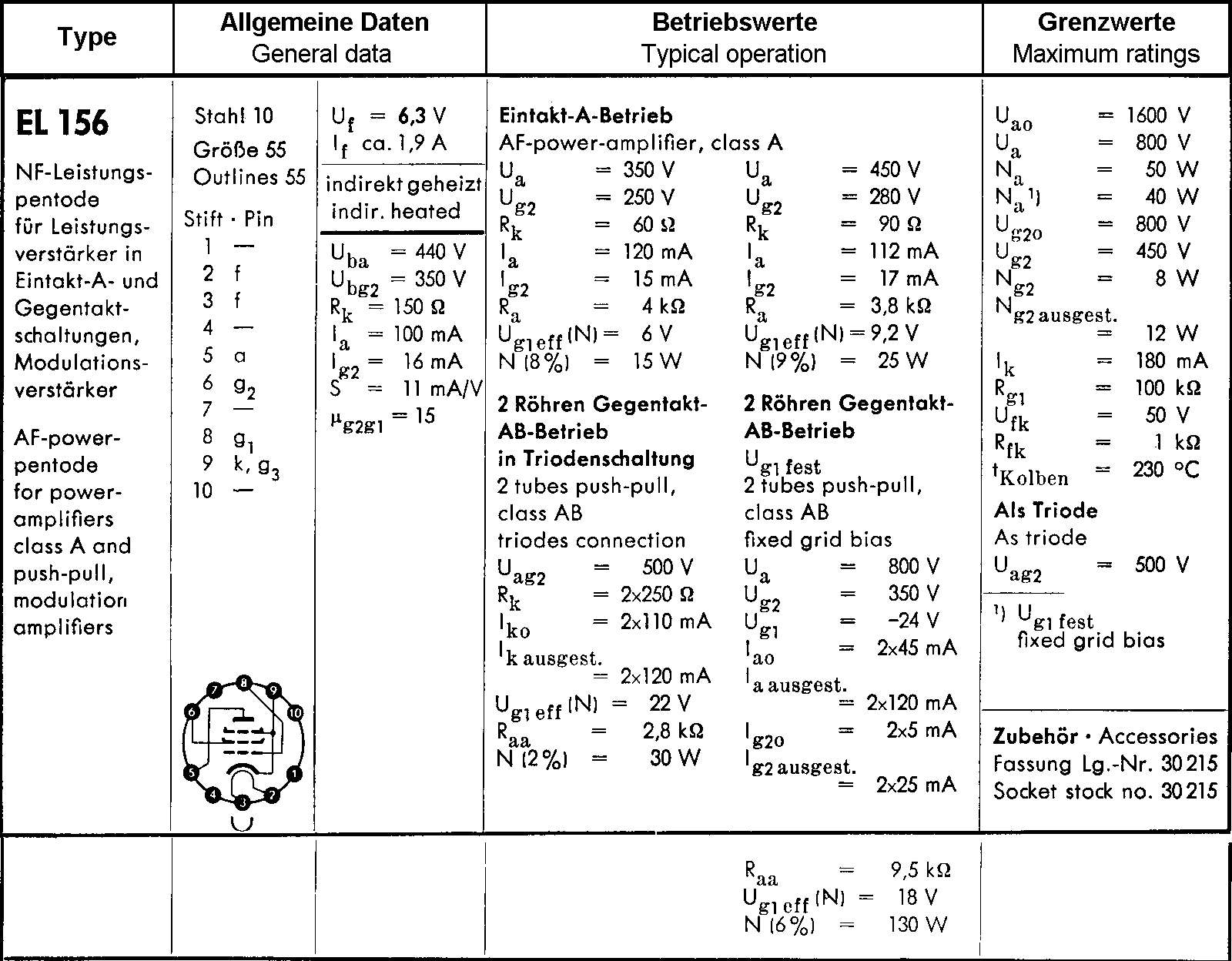

ПыСы: более подробный даташит http://frank.pocnet.net/sheets/128/e/EL156.pdf

Парни, привет!!

Выручайте, плиз!! Я в раздумьях, что собрать.. Хотел делать преамп 5150 либо 6505, но в то же время жутко нравится убер... Хочется сделать сразу два их, но в данный момент могу финансово потянуть только один преамп.. Поэтому, посоветуйте, что собрать первым - убер или пивик?? Интересует преамп для записи в экстремальных стилях металла.. Мощник есть в Бугере, а также по кранкенштейну. Каб 4х12 с винтажами, шур 57 и все такое... Жду ваших мнений

AntonVIP, мне убер показался странным.... лучше пивей или что-то иное собрать. ИМХО.

А ты собирал убер, или слушал оригинал??

Мне в убере понравилось то, что он очень мощно и жирно звучит, но в нём есть все качества пивика - пробивной и с хорошей серединой))
