Re: Околокрафтовский флуд
« Ответ #6660 : Августа 01, 2015, 00:51:53 »
тогда ну его  :-\
думал, хотя бы трансы да лампы использовать с ящиком и дином, но проще и дешевле трансы намотать/купить как и сделать всё остальное  :hitrez:

Онлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 908
  • Репутация: +91/-1
Re: Околокрафтовский флуд
« Ответ #6661 : Августа 01, 2015, 14:46:23 »
2038154-0Подскажите как оставить в ДС2 только режим турбо? там три переключателя (тумблер на три группы) как они должны быть включены?

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #6662 : Августа 05, 2015, 13:57:45 »

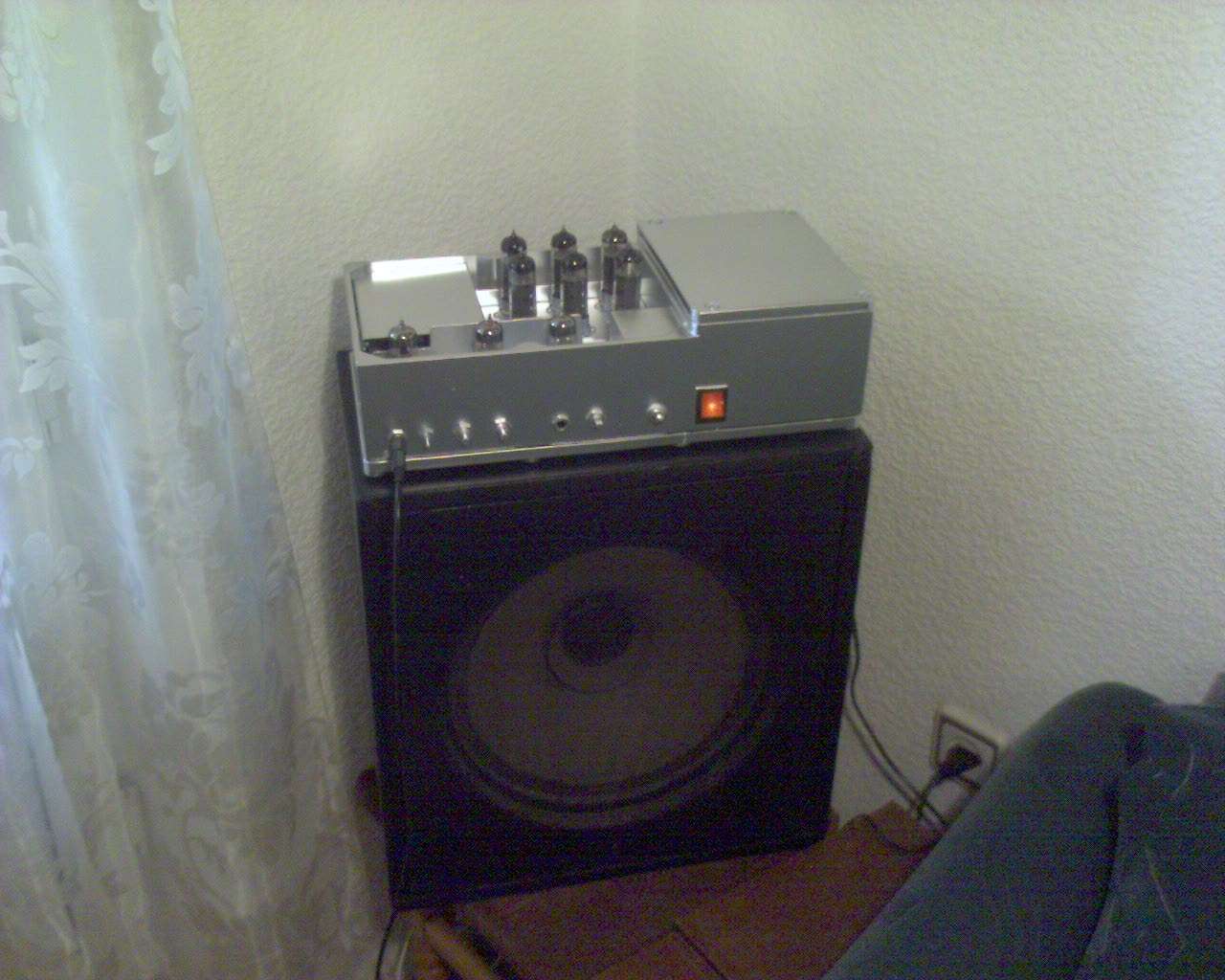

 Возвращаясь к разговору о первом собранном гитарном усилителе, вот мой, когда начинал его делать не имел ни малейшего представления о гитарных усилителях (сейчас тоже ещё многому учусь) и тем не мение получился усь на котором в полне себе можно играть))))

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Околокрафтовский флуд
« Ответ #6663 : Августа 05, 2015, 19:00:49 »
Парни нет ли у кого схемы от этого проца.Этот проц изготовлен умельцем из Зеленограда. Это клон одного из первых процессоров от Alesis MidiVerb. Элементная база  в основном отечественная, давно это было. В нем эффекты реверберации в различных представлениях, от ревербератора к дилеям, немного хоруса, фленжер не совсем внятный, ну и еще понемногу. Имеет 99 пресетов, может управлятся по MIDI, но я в этом не силен. В общем и целом еще можно использовать.Он сейчас без Тора известно только что он имел 2х20в и одну 12в.Достался по случаю хотелось бы оживить.





« Последнее редактирование: Августа 05, 2015, 19:04:28 от Darksid »

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #6664 : Августа 05, 2015, 20:51:54 »
Цитата: Лёха2009 от Августа 01, 2015, 14:46:23
Подскажите как оставить в ДС2 только режим турбо? там три переключателя (тумблер на три группы) как они должны быть включены?
там все перепроверять надо, вон первый полевик jfet сунут на +4в - там, похоже, когда то биполяр ставить хотели, а переиграли умозрительно на полевик
неверю таким схемам





... и добавил:

Цитата: Darksid от Августа 05, 2015, 19:00:49
Парни нет ли у кого схемы от этого проца.Этот проц изготовлен умельцем из Зеленограда. Это клон одного из первых процессоров от Alesis MidiVerb. Элементная база  в основном отечественная, давно это было. В нем эффекты реверберации в различных представлениях, от ревербератора к дилеям, немного хоруса, фленжер не совсем внятный, ну и еще понемногу. Имеет 99 пресетов, может управлятся по MIDI, но я в этом не силен. В общем и целом еще можно использовать.Он сейчас без Тора известно только что он имел 2х20в и одну 12в.Достался по случаю хотелось бы оживить.
тут какие то слова и тексты на эту тему (и типа автора в лицо знают)
http://forum.netall.ru/index.php?showtopic=124676
« Последнее редактирование: Августа 05, 2015, 21:00:00 от Виктор Андреев »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Околокрафтовский флуд
« Ответ #6665 : Августа 05, 2015, 21:05:23 »
Спасибо за инфу гляну. ;)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Околокрафтовский флуд
« Ответ #6666 : Августа 06, 2015, 05:06:35 »
Виктор Андреев, не надо людей вводить в собственные заблуждения. Каскад-малошумящий истоковый повторитель, с привязкой к пол-питанию и вполне вписывается в логику этой педали.

Лёха2009, схема-отрисовка  кем-то ковырялась. Лучше  поискать оригинал по фристомпбоксам, и уже там смотреть логику работы полевиков в ключевом режиме. Насколько помню, режимы управляются опорными напряжениями, коммутация режимов и изменения АЧХ реализована на полевиках. Короче, немного посидеть с полным оригиналом схемы.

Онлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 908
  • Репутация: +91/-1
Re: Околокрафтовский флуд
« Ответ #6667 : Августа 06, 2015, 11:40:05 »
2039986-0Ну вот оригинал нашел, байпас боссовскис убрал, а как правильно дальше вообще не соображу.


Кажется доперло, после просмотров и перевода ссылок http://www.freestompboxes.org/viewtopic.php?f=1&t=6746
 и
http://www.inet-shibata.or.jp/~gori/info/inf.cgi?mode=main&cno=68
То есть тупо добавляется Q23, в остальных местах разрывается.
Получается так должно быть, красным где разрывается цепь, синий где проходит сигнал
« Последнее редактирование: Августа 06, 2015, 12:01:49 от Лёха2009 »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6177
  • Репутация: +667/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Околокрафтовский флуд
« Ответ #6668 : Августа 06, 2015, 15:36:06 »
Доброго времени суток! :)

Собрал Maxon OD808. Вроде как работает ;D





Осталось только красиво утрамбовать в корпус 8) Собственно вопрос: ранее, при сборке дистортуса использовал пластиковые джеки - стерео для входа (отключение батареи, замыкание входа об землю при вытащенном плаге) и моно для выхода педали. Сейчас не могу купить подходящих (просто нет таких в городе и все...). Есть пара таких как на фото, только стерео:
2040151-0

Как по уму их использовать? Собрать земли на входном джеке, а к выходу оставить по корпусу?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Околокрафтовский флуд
« Ответ #6669 : Августа 06, 2015, 15:49:39 »
Цитата: Spero_In_Inteligo от Августа 06, 2015, 15:36:06
Собрать земли на входном джеке, а к выходу оставить по корпусу?

Только так.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #6670 : Августа 06, 2015, 16:19:18 »
тут, вроде, может в другой теме, я поднимал вопрос о петлях, только через питание и джеки, и сказали, вопрос петлей в педалях не критичен
да и я собирал фузз, тремоло, тубскриммер на таких джеках, землю к каждому подносил, и ничего, не фонит, не заводятся

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Околокрафтовский флуд
« Ответ #6671 : Августа 06, 2015, 16:37:41 »
Цитата: niz от Августа 06, 2015, 16:19:18
сказали, вопрос петлей в педалях не критичен

Но это не означает, что их нужно специально создавать.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Околокрафтовский флуд
« Ответ #6672 : Августа 06, 2015, 19:12:14 »
Цитата: runing от Августа 06, 2015, 15:49:39
Только так.

Не соглашусь. подобные разъёмы имеют свойство раскручиваться, и тогда минусовой контакт через корпус нестабилен. Я бы пошёл на риск с петлей, и убрал бы проводник лишь в случае возникновения проблем

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Околокрафтовский флуд
« Ответ #6673 : Августа 06, 2015, 19:37:30 »
Цитата: Ден2 от Августа 06, 2015, 19:12:14
Не соглашусь. подобные разъёмы имеют свойство раскручиваться, и тогда минусовой контакт через корпус нестабилен.

Ты описываешь случай неисправности, которую нужно сразу устранить.
Если раскрутилась гайка, то возьми и закрути, а лучше сразу при сборке затяивать посильнее ключём.
Или ты намерен пользоваться прибором, у которого болтается разъём? ;)

По крайней мере у меня они никогда не раскручиваются  ???

Чем заведомо создавать "петлю", лучше при использовании мелаллических разъёмов использовать изолирующие шайбы типа таких:

http://www.tube-town.net/ttstore/Jacks-Plugs/Jacks-6-3-mm/Switchcraft-S1029-Shoulder-Washer-needs-S1028::2011.html

http://www.tube-town.net/ttstore/Jacks-Plugs/Jacks-6-3-mm/Switchcraft-S1028-Flatwasher-needs-S1029::2012.html

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Околокрафтовский флуд
« Ответ #6674 : Августа 07, 2015, 12:26:27 »
Цитата: runing от Августа 06, 2015, 19:37:30
Ты описываешь случай неисправности, которую нужно сразу устранить.
Если раскрутилась гайка, то возьми и закрути, а лучше сразу при сборке затяивать посильнее ключём.
Или ты намерен пользоваться прибором, у которого болтается разъём? ;)

Я исхожу из "безрукого" пользователя, который кроме как играть, ничего не умеет, и учиться не желает. Регулярно носят оторванные гнёзда, потенциометры и проч. из-за того, что вовремя не закрутили гайку, а пользовались до последнего.
