По весу без понятия. Классическая габаритка на 100 ватт аппарат 300-400 ватт. В твоем случае надо не менее 365 ватт. Ну  ив бОльшую сторону относительно имеющегося каркаса.

т.е. придерживатся моточных данных, что выдала программка, и просто мотать на этом железе? Кстати, набор 70мм железа EI120 - это сколько по весу примерно надо? а то я тут по сайтам полазил и мне дает от 3 до 6 кг за 70мм набор... кому верить?

Килограммов 5 должно получиться.

Что касается расчетов - другой программкой прикинул:

Tander, Судя по https://www.tube-town.net/info/datenblaetter/transformatoren/tt-slo100-pt.pdf там вроде ЕI125 и обычно высота окна = ширина окна * 3.

Я бы подумал, что высота 125 мм - это с крышкой (на фото она выступает бортиком за пакет железа).

Не, 125мм это уже со всеми крышечками выступающими за железо и крепежом, который тоже чуток выходит за границы железа. Там EI120 железо, т.к. ширина трансформатора - 103 мм с теми же крышечками - а если бы было EI 125 железо то ширина его была бы 104.5мм. Только самого железа.

Высота и ширина окна у EI120 60мм и 20мм соответственно (да, напутал в программке, но даже введя правильные параметры, все равно программка ругается)

AZG, ох, чот я запутался... У меня 5 шт 12AX7 (15мА), 2 6L6 - Там примерно 65-70мА в покое, и 130-140 на максе... Вместе даже 200мА не выходит... ну коэф.трансформации еще учтем - будет где-то 220мА собмотка анодная в максимуме (на который вряд ли когда раскрутят усилитель). плюс одна накальная (4,5А если хочу выпрямленный накал), и одна "коммутационная" (500мА с головой)  И вот как мне к этому привязать габаритную мощность железа?

... и добавил:

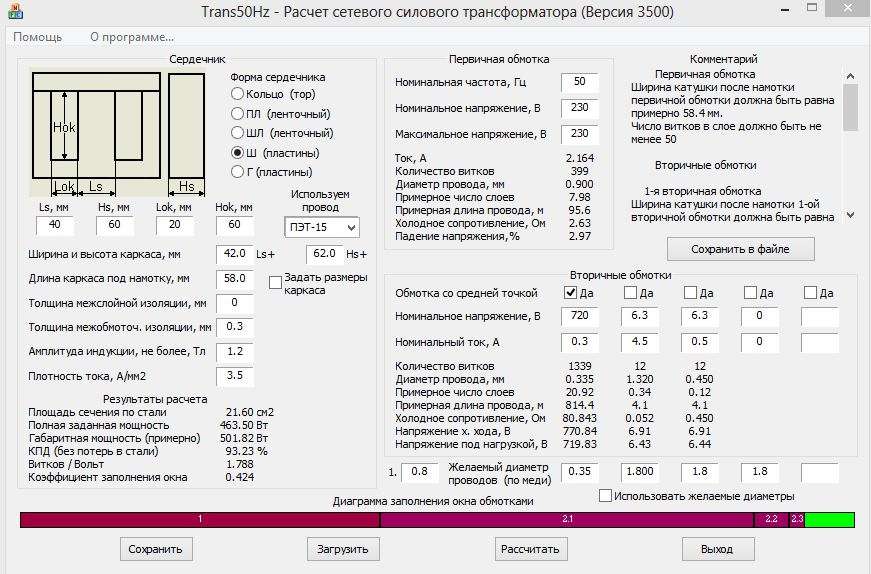

Mepk, Спасибо за скриншот программки, нашел, скачал. посчитаю в ней. ))

sammm, согласен. Я размеры у Tander'а скопипастил.
Тогда вот так:



... и добавил:

Tander, по поводу анодной обмотки - там нагрузка неравномерная. Тут Тимон писал, как у него в PP на 2x6V6GT вышибало анодный предохранитель 250 мА (или даже 500 мА - не помню). И это не в аварийной ситуации, просто в пиках потребления. А теперь посмотри, какой ток у 6V6

Mepk, вот, другое дело. Интересно все-же - в даташите сопротивление первички 3,86+-20% у стоватника, а это плотность тока более 3-х ампер по програмке. Он наверное должен быть весьма горячим?

Tander, так если 50вт, то и расчитывай на 200мА. Зачем лишнее. И убери галочку с "обмотки со средней точкой".

Вот по выпрямителям еще PDF посмотрите.

Tander, А наведи курсор на на галочку и прочти подсказку. У тебя 2 по 720 вольт вышло.
Прога для расчета выходных трансов есть. TubeTransCalc называется. Работает под XP.

Mepk, в 3500 точно так-же.
