Посмотрел питание на входе осцила, там тоже вроде ровнехонько все, единственное, когда земляной щуп висит на земле, а сигнальным ничего не касаешься то есть синусоида (фото прилагаю).
Накал тоже проверил, вроде все ровно...

Влад Теремшонок

Если питание в норме, исключаем. Я вот подумал, а может дело в монтаже, плату сам разводил, или уже с готового провереного проекта брал? Как идет анодка и накал? на фото не совсем понятно, я правильно понимаю они через всю плату по дорожкам идут?

еще вопрос, два входных гнезда и два выходных вмонтированы рядом, вот эти что левее?

... и добавил:

Влад Теремшонок

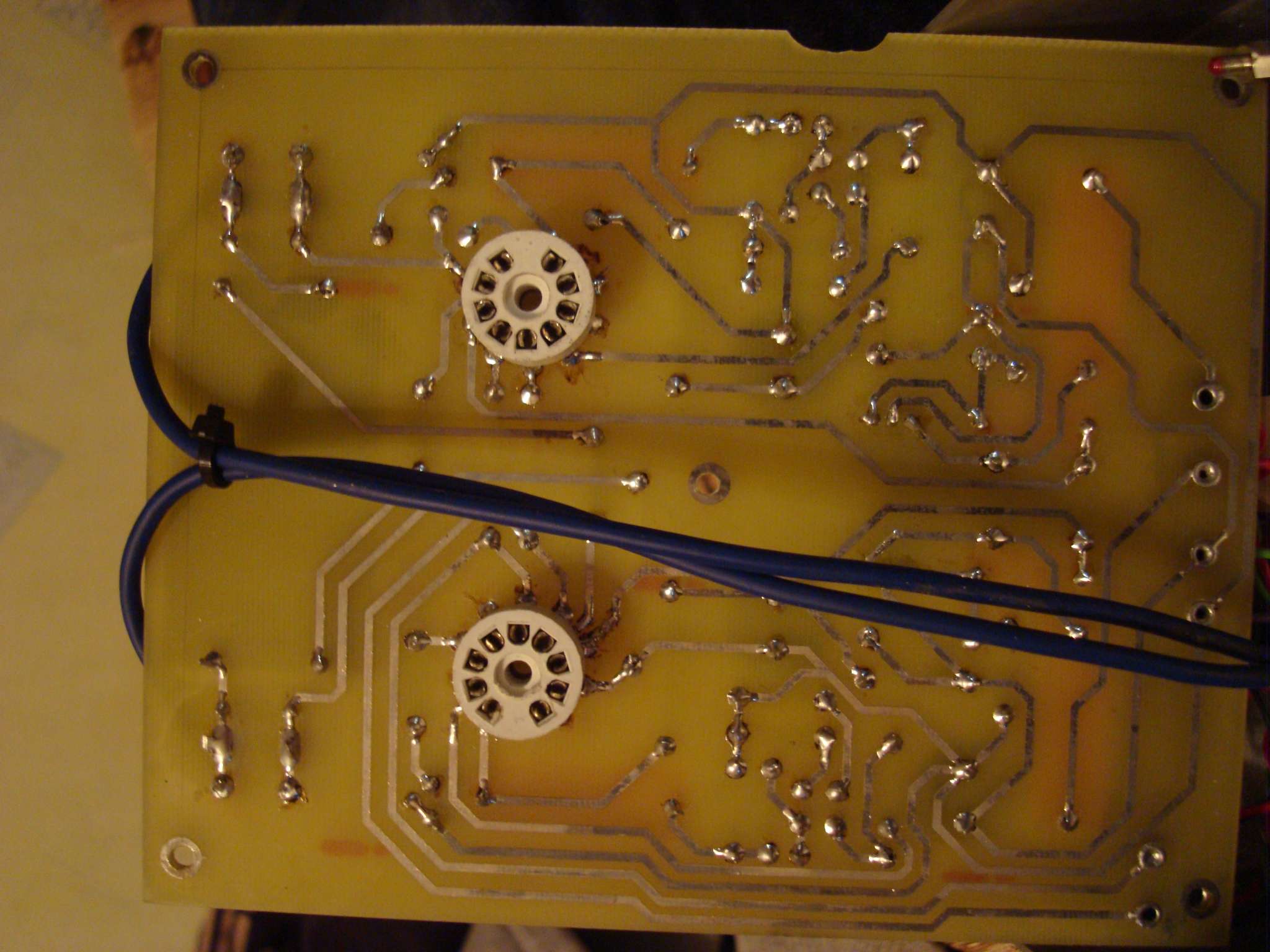

я так понял от входных гнез идут синие провода под всей платой и вход с другой стороны в плату.
Вот первое что предлагаю попробовать: открутить нафиг входные тюльпаны, отпаять эти длиннющие куски проводов и на два коротких самых минимальных по длине проводка возле самой платы подпаять входные тюльпаны. И включить посмотреть- есть наводка или нет.

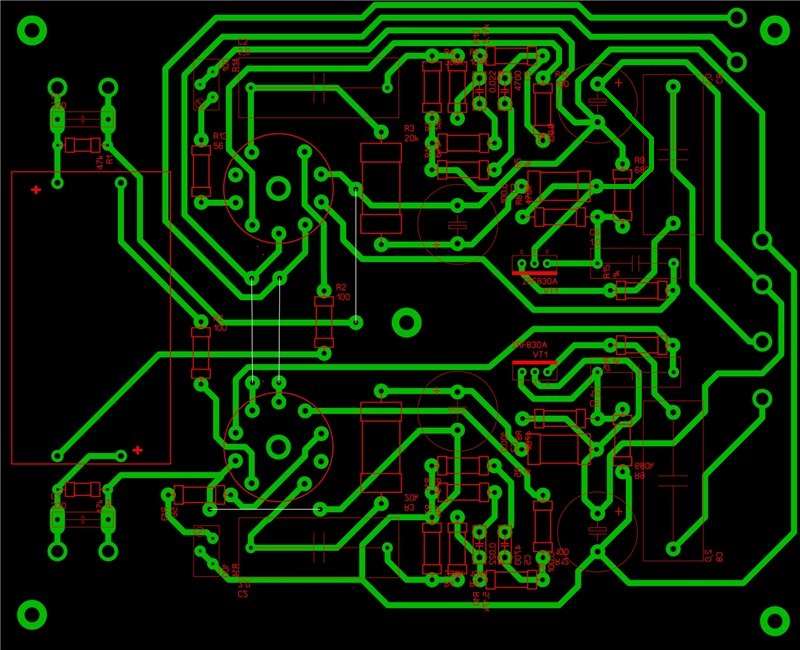

Плату разводил сам, ну по сути да через всю плату по дорожкам. Приложу пожалуй схему и печатку. http://www.next-tube.com/articles/riaa/riaa_3.pdf
 А насчет тюльпанов - у меня же они экранированным кабелем подключены - какая им разница есть наводки или нет

ща попробую, о результате отпишусь

Ну Господа - готовьте тапки  Короче говоря причина банальна до невыносимости  Не помню на какое утро и после какой зарплаты я производил монтаж, но за каким то чертом, я сделал земляную петлю, посадив землю ВХОДНЫХ гнезд на землю выходных гнезд, которые в свою очередь прямехонько соединяются с минусом питания Когда я это увидел не поверил глазам  , короче говоря тут же рубанул перемычки, подключаюсь к усилку и... Тишина, выкручиваю ручку громкости слышно только флуктацию легкую. Подключил проигрыватель, фон есть  перепаял землю выходных гнезд на входные фон еще упал, но все равно остался  Правда только с проигрывателем - без него тишина... Конечно у меня там стоит дешевый некачественный провод на входе (всмысле от проигрывателя до корректора), может он еще насасывает... Но в любом случае сейчас когда легкую музыку слушаешь (типа джаза), то фон по крайней мере не пролезает как это было раньше, да и в паузах между песнями если не знать, что он есть его не услышишь за шумом которая выдает игла идя по дорожке. Так что можно двигаться дальше и искать причину пульсаций...

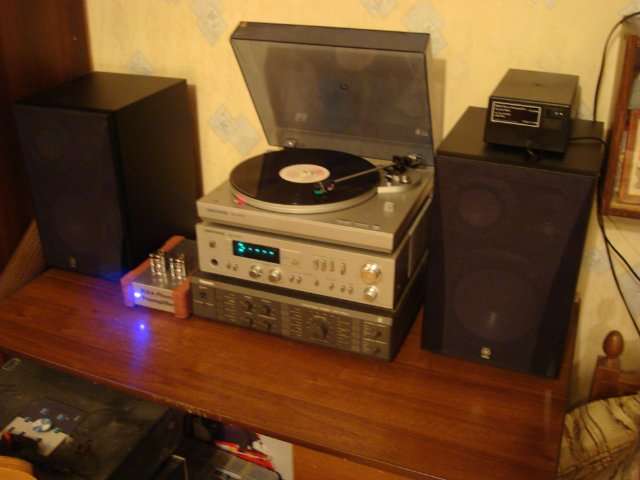

Вертушка ООО Даааа - Электроника ЭП-017С  У нее кстати говоря сигнальный провод комутируется с выходным разъемом через реле. Еее тоже надо бы перебрать и заменить родной провод с 5DIN разъемом который из нее выходит, но все руки не доходят
Входные от выходных пока не убирал  - я как этот косяк с земляной петлей увидел у меня тут же руки затряслись и я начал судорожно все перепаивать
Завтра короче буду дальше копаться, может действительно еще артефактов найду. Но Блок питания я все равно на кенотронное выпрямление в скором времени переделаю

ты это, провода минимально возможные попробуй поставить, у  меня фонило как то безбожно, взял спаял на прямую - разъем до вертушки и провода экранированные до фонокоректора, и тишина

Влад Теремшонок


з.ы. если надумаешь кенотрон строить то для начала поищи подходящий силовой транс под него,у него обмотки немного специфические,  а остальное- дело техники.

Да ладно, что там в обмотках специфического? Вроде обычный двухптлупериодный выпрямитель со средней точкой... Ну может падение напряжения чуть больше будет. У меня же сейчас тоже самое только вместо кенотрона два 1N4007... Другое дело что если ставить кенотрон то надо насколько я понимаю менять фильтрующие емкости... Вроде емкость в фильтре не должна превышать емкость по даташиту?

А после дросселя уже все равно что "навешано"?

Ден2, у 6Ж8 довольно большой микрофонный эффект. Отбирать надо...
