трансики от упс дали

95х78
набор 42, керн 32
0.35 железо
никакой сварки

и так, надо запитать стерео амп от одного трансформатора
и тут вопрос
а как организовать бп
а надо ли развязывать
а если надо, так
в общем, я тут погуглил, меня подумал, меня это ещё больше запутало, много подумал, порисовал

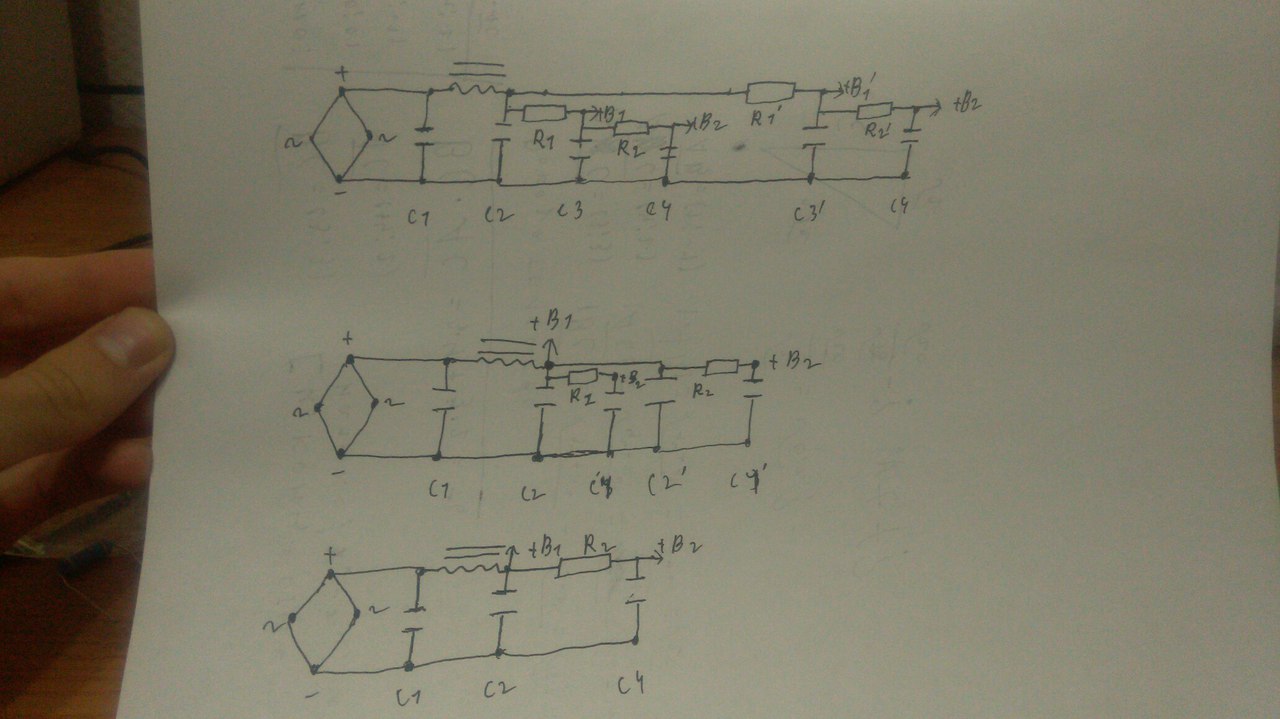

есть 3 схемы какую сам спаяешь а какой мать запитаешь B1 - анодное для выходных ламп, B2 - предварительних триодов

что нужно то? кто то не заморачивается и собирает как на последней
вообще как я понял, в первой не должно быть дросселя и с1, а вместо r1 ставят дроссели и это типо круто получается, но у меня нет возможности поставить 2 дросселя

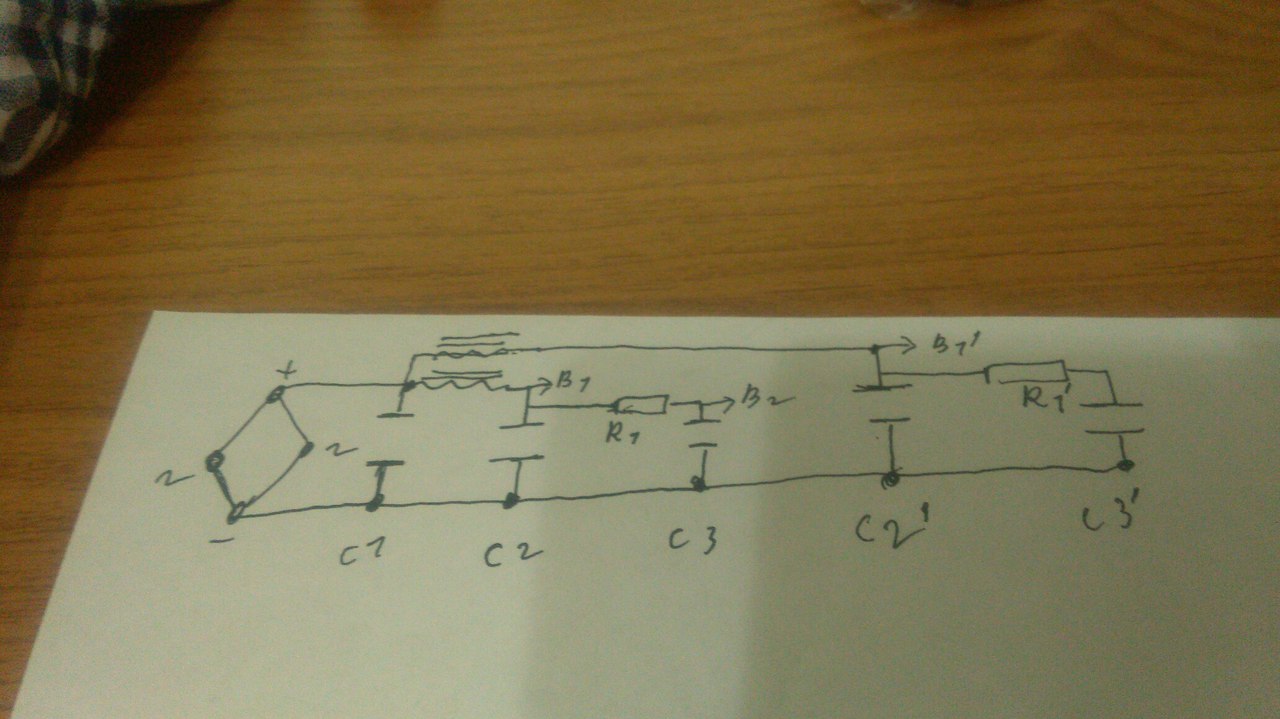

ну как я понял, вот это самый идиальный вариант, идиальней только раздельные силовики

а со схемой по первому варианту мне не понятно как выбрать сопротивление r1

Через это сопротивление (R1) протекает ВЕСЬ ток потребления одного канала усилителя. Следовательно, его величину определяют (как правильно заметил Dying Fetus) – по закону Ома.

Например (допустим), что один канал усилителя потребляет, максимально, 150 мА или 0,15 Ампера. Это – сумма максимальных токов; анодов и вторых сеток выходных ламп + ток анодов фазоинвертора + ток анодов пред. усилителя.
Далее, после дросселя у Вас (допустим) +400 Вольт, а Вам надо, чтобы на анодах выходных ламп было бы +370 Вольт. Значит, на сопротивлении  должно «погаситься» («упасть»)…, посчитаем;  400 Вольт – 370 Вольт  =  30 Вольт. Ну, а дальше – закон Ома, для неполной цепи; R = U : I (в Амперах) = 30 Вольт : 0,15 Ампер = 200 Ом. Запомним R1 = 200 Ом.
Это ещё не всё. Теперь надо рассчитать мощность этого сопротивления. Считаем;
Р = U х I (в Амперах) = 30 Вольт х 0,15 Ампер = 4,5 Ватта. Это мощность рассеивания, а что бы сопротивление сильно не грелось…, нужно его мощность (сопротивления R1) увеличить в два раза (всегда лучше перебздеть, чем недобздеть).
Следовательно, нам нужно сопротивление номиналом 200 Ом и на мощность 9 - 10 Ватт.
Например (опять – например), можно взять пять штук резисторов по 2 Ватта каждый и номиналом по 1 килоому…, соединить их параллельно…, и получить нужное сопротивление.

kdtp, нэ весь ток) если с В1 идёт на аноды, то не весь) но суть от этого не меняется)

Если для «гитарного» усилителя, то берём ток покоя выходных ламп. НО, вроде как говорилось про усилитель для «музыку послушать»?
Впрочем…, я не спорю…, не спорю…, не спорюююююю….

niz, т.е. когда скроллишь, то в колонках тарахтит?)

... и добавил:

niz, и это смотри рц\лц фильтры, вдруг на какие мысли натолкнут формулы

niz, т.е. когда скроллишь, то в колонках тарахтит?)

... и добавил:

niz, и это смотри рц\лц фильтры, вдруг на какие мысли натолкнут формулы

да, к примеру если черное изображение, то почти ничего нет, если что то цветастое или белое, довольно ощутимый треск
наблюдается только с ламповыми усилителями, с микрухами и транзисторами такого нет.

у меня такое было давно на не интегрированной и по вга.
