Вот что по этому поводу пишет забугорная пресса (за что купил - за то и продал)..., и так:
"JTM 45. Эти усилители были оснащены трансформаторами Radiospares или Drake.
В период с 1962 по 1965 гг., в усилителях Marshall стояли трансформаторы Radiospares.
В период с 1965 по 1968 гг., в усилителях   JTM45 / 50 использовались трансформаторы Drake.
История этого такова; Radiospares предлагал выходные трансформаторы с Raa  - 6800, 8000 и 9000 Ом, а Drake предлагал выходные трансформаторы (p / n 784-103) с Raa - 8000 Ом.
В результате Marshall выбрал трансформатор Radiospares с Raa 6800 Ом и 8000  и Drake (p / n 784-103) с Raa 8000 Ом, и использовал их в усилителях JTM 45, в которых стояли лампы 6L6 / KT66 / 5881. Поскольку эти трансформаторы имели разное значение Raa и были изготовлены в двух разных компаниях (Drake и Radiospares), то имели разные звуковые характеристики."

На истину не претендую, но вот что накапывал я:



Схожий режим, правда, автосмещением


И еще: http://music-electronics-forum.com/t10693/#post84136

Кстати, обратите внимание на Matchless 15W: приведенное для пары EL84 - 4k. И оно так действительно используется.

На истину не претендую, но вот что накапывал я:

(Ссылка на вложение)

Схожий режим, правда, автосмещением

Совсем "негитарный" режим и для его реализации нужно отдельное питание вторых сеток
http://i.imgur.com/7OHrMXh.jpg

Matchless 15W 2xEL84 4,000 Ohm

Matchless 30W 4xEL84 4,000 Ohms

Опечатка?

Совсем "негитарный" режим и для его реализации нужно отдельное питание вторых сеток
http://i.imgur.com/7OHrMXh.jpg

Не спорю тут, т.к. считать по ВАХам, к своему стыду, так и не научился.
Но вторая ссылка смущает, да и еще такие же сведения в сети есть. Приводить?

Опечатка?

Опечатка - 100%!!!

Не-а

Привожу инфу, набранную в сети:
The out put tranny is 4,8,and 16 ohm tap with 4k ohm B+voltage.

Some technical information.
Westlabs 15 W
21,65 V Primary 1 V secundary.
21,65 x 21,65 = 468,7225 x 8 = 3749

И еще: обратите внимание на тумблер (half)power:


Matchless "жжот" лампы.

Mepk, Есть такая известная книга по истории Маршалла. Там про 45-й написано очень много. У меня бумажный оригинал, но есть и ПДФ-чик в сети. Поищи, почитай...

По снижению мощности - так классика отключить пару. У Месы тоже самое и кучи других аппаратов. При этом в ТЕ времена особо не думали на счет правильной приведенки в таком случае.

Можно спорить..., можно НЕ спорить. Raa = 4000 Ом для двух ламп EL84 "запредельный" режим. Работать то будет... НО, как!? Хреново..., особенно на максимальной мощности. А что бы напрасно не спорить - соберите усилитель с таким выходным трансформатором и всё услышите, поймёте и узнаете. Почему это сразу - соберите? Ну..., хотя бы потому что посчитать-посмотреть (как там у Вас - считать по ВАХам) на сегодняшний день (для Вас) затруднительно.

И ещё..., про "Написано в интернете". Ладно..., не буду поднимать эту тему. Каждый решает для себя сам, что для него является истиной.

Но зачем-то же это делают, правильно? Matchless не дураки, я думаю. Вот и интересно, как оно звучит.
Про запредельный режим - это понятно, такая приведенка обычно на 4х EL84.
Про "написано в интернете" - есть транс Westlabs (я даже производителя находил), он используется в Matchless Lighting, у него приведенка 4к. Тут не отпишешься.
Собирать я его буду, сделаю вторичку на 8 Ом, но посчитаю под разное приведенное (например, 4k, 6k6, 8k). И буду слушать.

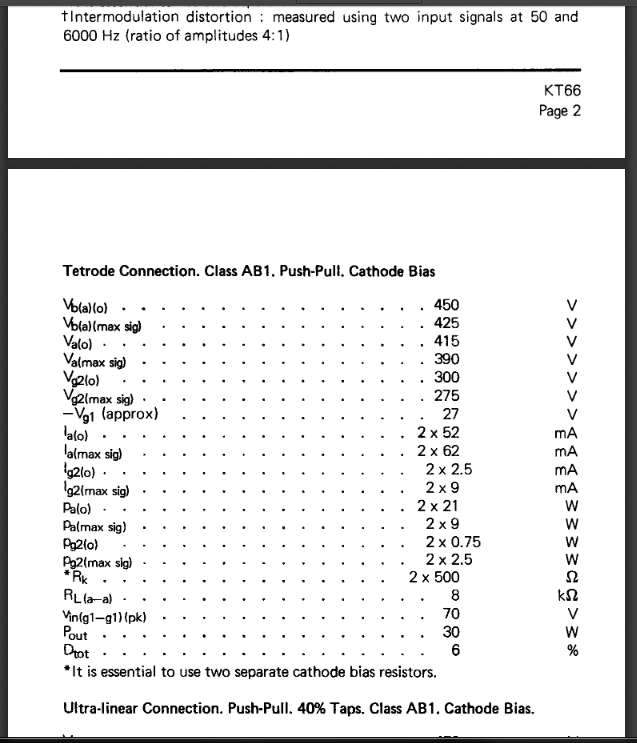

Тут без ВАХов - сразу производителем указывается, что анодка 415В, а на вторых сетках 300В. Резистор для такой просадки не совсем друг, а скорее кипятильник.

Не спорю.
Я, собственно, про JTM45. Буду мотать транс с выводами под разное приведенное, послушаю.

"Мутное" схемотехническое решение     Зудеть будет  не музыкально ,на редкого любителя.
