Re: Околокрафтовский флуд
« Ответ #8535 : Мая 09, 2016, 14:03:28 »
Ден2, не, ты не понял :pozor: задача была именно засунуть 5 диодов в чамп :pozor: то есть изначально вообще засунуть туда 2 диода, но с двумя вообще срань получалась, поэтому 5 диодов, два сопротивления и конденсатор. ну и транзистор еще чтобы громкость не проседала, но это частности.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #8536 : Мая 09, 2016, 14:04:35 »
вместо кремниевых попробовать поставить германиевые или вовсе шоттки
порог у первых 0,5в, у вторых - 0.2в
дж резко будет джж :)
те, на входе поуменьшить потом (гитарой или еще чем)
параллельно диодам кондерчик бы тоже (вот шоттки имеют свою большую емкость - кондер как раз сам добавится с диодом, оно так у меня не песочило на шп дине даже :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #8537 : Мая 09, 2016, 15:18:24 »
попробовал ставить на входе в диодную приблуду чтобы подрезать низы конеденсатор 1000пф, потом 4700пф - не то >:( оставил 10н - оптимальная дрисня :i_am_so_happy:

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #8538 : Мая 09, 2016, 15:47:08 »
Вопрос в первую очередь к ремонтникам - притащили в ремонт Marshall AVT-50 (TDA7293). Симптомы - мощник отключается через десять пятнадцать минут (пред работает нормально). Осмотр сразу выявил хрестоматийную "проблему R58". Но просто восстановление зобеля не помогло. У кого нибудь есть опыт решения?

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2030
  • Репутация: +278/-0
Re: Околокрафтовский флуд
« Ответ #8539 : Мая 09, 2016, 16:31:06 »
alkuz,
С Днём Победы!
А паста не засохла под микрухой,не смотрел?
Она же с термозащитой...

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #8540 : Мая 09, 2016, 17:01:36 »
sadky, Спасибо, и тебя, и всех с Праздником  :)
По поводу пасты - да там как-то не паста, там просто прокладка какая-то, зеленая.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #8541 : Мая 09, 2016, 20:28:18 »
Тру-лампа для сравнения звука с диодами, и вообще насчёт применимости звука.


https://www.youtube.com/watch?v=-ndTCJ8168A

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8542 : Мая 10, 2016, 15:15:19 »
 если в амфитоне в эмиттер выходных транзисторов поставить не 0.13 ом, а 0.1, он сильно обидеться?  :hmmm:
« Последнее редактирование: Мая 10, 2016, 15:17:47 от niz »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #8543 : Мая 10, 2016, 17:17:54 »
Цитата: niz от Мая 10, 2016, 15:15:19
если в амфитоне в эмиттер выходных транзисторов поставить не 0.13 ом, а 0.1, он сильно обидеться?
Я так понимаю его номинал порог срабатывания защиты определяет. так что бэтмен может не успеть  8)

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8544 : Мая 10, 2016, 18:28:13 »

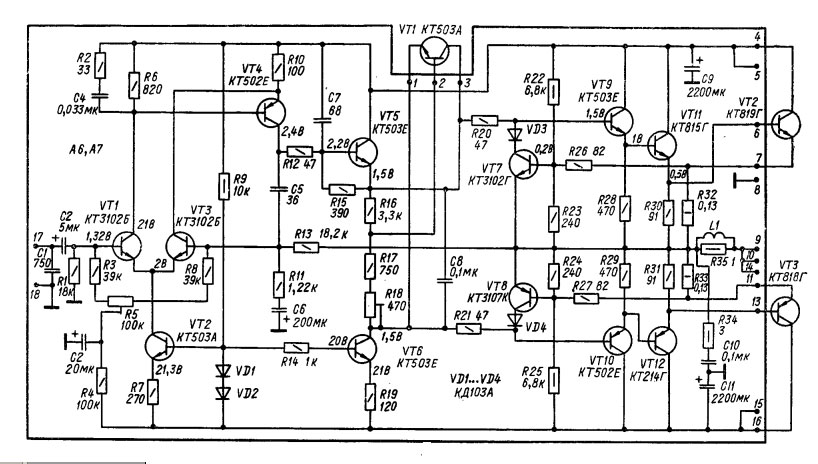

alkuz, так защита в другом конце находиться и здесь её нет на схеме
или я не шарю

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Околокрафтовский флуд
« Ответ #8545 : Мая 10, 2016, 18:40:14 »
Смотри по схеме дальше (выводы на плате 7 и 11). Эти резисторы определяют уровень напряжения, падающий на них, для открытия VT7 VT8, которые закрывают выходные транзисторы при перегрузке их (выходных транзисторов)  по току. В идеале эти точные резисторы мотаются манганином, или другой высокоомной проволокой на любом резисторе от 200кОм и выше. Никаких проблем в их изготовлении нет, кроме точности их сопротивлений.
« Последнее редактирование: Мая 10, 2016, 18:44:04 от Олег Кононов »

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8546 : Мая 10, 2016, 19:30:46 »
Олег Кононов, благодарю, только про 7 не понял, это вывод под транзистор и не больше

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1281
  • Репутация: +122/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Околокрафтовский флуд
« Ответ #8547 : Мая 10, 2016, 19:40:29 »
Цитата: Олег Кононов от Мая 10, 2016, 18:40:14
Смотри по схеме дальше
niz, в этом случае имелось ввиду левее...

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8548 : Мая 10, 2016, 22:32:36 »
ок, помогаем мысленно в другой проблеме
честно
ковырять лень было, я только убрал уголь, причесал платы, развел нормально питание (сменив электролиты)
дует на выход по отрицательному питанию
на двух каналах
на базах выходных так же по отрицательному питанию
что стоит отметить.. на одном канале те самые резисторы 0.13 Ом были просто в сопли, при попытке включения они закурили
на этой же плате был обнаружен пробитый кт819 и сменен
на другой те же резисторы только треснули от перегрева
думать/лезть пока что лень, подскажите в какую сторону смотреть
и да, одна плата, с бывше курящими резисторами очень копанная была, вторая только 1 транзистор не родной

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Околокрафтовский флуд
« Ответ #8549 : Мая 10, 2016, 22:58:33 »
Резисторы в сопли по причине пробития Коллектор-эммитер выходных транзисторов. Выходные транзисторы там составные из двух танзисторов.  Выпаивайте и звоните. Впаянные можете не определить потекшие переходы, так как схема с непосредственной связью. Если минус на выходе, то пробито нижнее по схеме (отрицательное) плечо. На Вашей схеме, вероятно, опечатка: VT12 должен быть КТ814Г. При замене транзисторов смотрите на букву индекса- в схеме все с максимальным напряжением коллектор-эммитер. Очень желательно подбирать пары с одинаковым коэффициентом усиления.
