Re: Околокрафтовский флуд
« Ответ #8550 : Мая 10, 2016, 23:32:23 »
ну 818/819 живые
814/815 гляну

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Околокрафтовский флуд
« Ответ #8551 : Мая 10, 2016, 23:38:54 »
Цитата: niz от Мая 10, 2016, 23:32:23
ну 818/819 живые
814/815 гляну
КТ 502-503 не забудь)

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2277
  • Репутация: +659/-4
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #8552 : Мая 11, 2016, 06:59:17 »
И хорошо бы  в цепь питания +\-  временно (при настройке без нагрузки) впаять лампы 100 вт (230в) для защиты транзисторов.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #8553 : Мая 11, 2016, 08:38:32 »
типичные двухтактные схемы на холостом нормально работают при резисторах 100 ом 1вт по питанию и без выходных транзисторов
те, прежде чем подключать выходные - проверить так, нормально или нет сразу будет понятно
если все мертвое заменили - то в таком виде на выходе будет вольт 10 (от питания) синуса нормального и падение на этих 100ом примерно одинаковое в плечах (вольт-два от схемы)
вот потом цеплять только выходные - но 100 ом оставить, и так же от падению на них испытывать далее

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 24330
  • Репутация: +12534/-217
  • .._. .__. .. __.. _.. .._
Re: Околокрафтовский флуд
« Ответ #8554 : Мая 11, 2016, 14:56:41 »
Цитата: niz от Мая 10, 2016, 23:32:23
ну 818/819 живые
814/815 гляну
меняю сразу на СИТы, да и другое уже давно доступно, все эти серии 50*
и 81*
уже ваще не катят

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8555 : Мая 11, 2016, 16:06:52 »
для начала бы хотя бы 0 выставить.
да и это так, подопытные, основной у меня sony va8es, его хватает с головой
так вот.

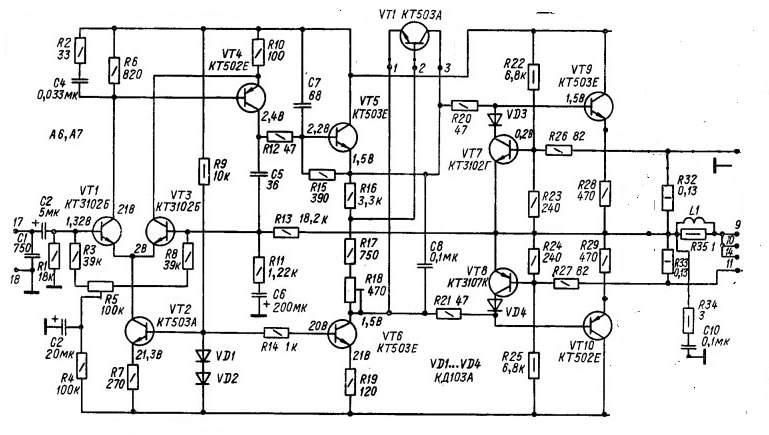

при обрезании оконца 818/819 + 814/815  отрицательное напряжение никуда не уходит
т.е. с вот такой схемой всё те же -27 вольт присутсвуют

причем -27 на одной, а на другой -22  :hmmm:
там где -27, убирая ещё и 9 10 транзистор остается -3.4 вольта
 :7:

... и добавил:

совсем забыл, сменил все транзисторы на заведомо исправные  кроме 1 и 3 и ещё выносного 1

... и добавил:

вот, убирая vt6 остаеться -3.4 вольта.

... и добавил:

зачем
ну вот зачем так делать
зачем раскидывать так землю?
оказалось, что земля у элементов C9, C10 и точки 13 и земля у элементов C3, C6, C1, R1 - это две разные земли  :pozor: :pozor: :pozor: :pozor: :pozor: :pozor:  и на плате усилителя они никак не соединены.  :7: :7: :7: :7:
ну хоть транзисторы все одинаковые поставил и заведомо нормальные  :pozor:
« Последнее редактирование: Мая 11, 2016, 19:09:54 от niz »

Оффлайн Андрей Мальков

  • Эксперт
  • *****
  • Сообщений: 1519
  • Репутация: +119/-1
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #8556 : Мая 13, 2016, 20:41:58 »
Я как-то говорил, что заимел японский ламповый мощник, и привожу его в божеский вид, заодно спрашивал совета по лампам. Вот недавно эпопея была завершена, и должен признаться, что ни одного лишнего совета на этом форуме не дают  :) Дептх и пресенс - нужные и полезные регуляторы, особенно если мощник планируется универсальным, паять однозначно. Научится правильно настраивать смещение(по необходимости допаяв настроечные резисторы) - вообще обязательно. После нормальной отстройки почти все претензии к 6п3с-е вместо 6L6 отпали. Да, тон конечно всё равно другой, но с басами и жирностью всё стало даже более чем хорошо. Буфер по входу, опять же, для универсального мощника, надо делать. Удалось схалявить какое-то время на одном преампе, у него выхлоп был какой-то бешенный, раскачивал напрямик фазик без проблем, но не нравился канал перегруза. А вот второй преамп оказался со стандартным линейным уровнем, и буфер делать пришлось. От жадности триоды запараллелил, теперь  можно играть хоть с гитары напрямую, а домашнюю громкость накручивать чуть сложнее стало :) Но опять же, с буфером звук вкуснее. Спасибо форуму и мастерам за советы  :alc:

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Околокрафтовский флуд
« Ответ #8557 : Мая 13, 2016, 21:32:46 »
niz, Напряжения на слаботочных элементах соответствуют указанным в схеме?

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8558 : Мая 13, 2016, 21:38:57 »
Олег Кононов, он меня таки доканал, уже и так много времени сожрал
+ ко всему все платы пострадавшие от времени и некого мастера
+ один канал пытается сжечь мощник
а второй крайне тихо работает
так что
как время и интерес появится, соберу либо на новых платах, либо на новых платах что то действительно стоящее
а пока проектов и так много, и слушать есть через что
пусть валяется до скучных времен

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Околокрафтовский флуд
« Ответ #8559 : Мая 13, 2016, 21:55:00 »
niz, Лучше пересобери на современных транзисторах. Схемотехника у него хорошая, как в микросхеме: диф каскад с источником тока, термозащита и защита "от дурака"... короче, звучать должен очень хорошо. Вся проблема в кривых совковых полупроводниках и недостаточности фильтрации питания. На современных тарнзисторах не разоришься, они сейчас стоят копейки.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Околокрафтовский флуд
« Ответ #8560 : Мая 13, 2016, 22:22:28 »
Цитата: Олег Кононов от Мая 13, 2016, 21:55:00
niz, Лучше пересобери на современных транзисторах. Схемотехника у него хорошая, как в микросхеме: диф каскад с источником тока, термозащита и защита "от дурака"... короче, звучать должен очень хорошо. Вся проблема в кривых совковых полупроводниках и недостаточности фильтрации питания. На современных тарнзисторах не разоришься, они сейчас стоят копейки.

А будет ли такой вариант иметь преимущества перед интегральным концом? В такой ситуации я бы точно имс всунул, т.к. в транзисторной схемотехнике не силен)))

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Околокрафтовский флуд
« Ответ #8561 : Мая 13, 2016, 23:17:35 »
Ден2, чтот я не очень вкурил про интегральный оконец
интегральный усилитель - знаю
а оконец.. микрухи чтоль?
в оконце не нравятся мне

... и добавил:

Цитата: Олег Кононов от Мая 13, 2016, 21:55:00
niz, Лучше пересобери на современных транзисторах. Схемотехника у него хорошая, как в микросхеме: диф каскад с источником тока, термозащита и защита "от дурака"... короче, звучать должен очень хорошо. Вся проблема в кривых совковых полупроводниках и недостаточности фильтрации питания. На современных тарнзисторах не разоришься, они сейчас стоят копейки.
да так и думал примерно
но не сейчас, я то думал пару вечеров потрачу от силы и запуститься  :crazy:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Околокрафтовский флуд
« Ответ #8562 : Мая 13, 2016, 23:29:02 »
Да, микрухи. Не силен в нюансах, потому и интересуюсь.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2268/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #8563 : Мая 16, 2016, 08:37:12 »
приделал перед мастер-громкостью пескорезку по аналогии с презенсом из ректифаера, в виде конденсатора 1500пф, подключающегося к земле через сопротивления 50к-90к, результатом очень доволен - теперь при использовании внешней грелки встроенный диодный перегруз звучит гораздо лучше. а через нормальный 12 динамик вообще хорошо.

Теперь собираюсь еще встроить в этот чамп перед первым каскадом некий бустер на транзисторе, который будет бустить и при этом еще подрезать низы и верхи, типа встроенная грелка. просто есть еще одна дырка для тумблера как раз возле входного гнезда.

но возникли вопросы:

1. можно ли так подключить IRF840 или IRF830? будет работать?


2. собственно какой из них лучше использовать - 840 или 830?  :hmmm:

... и добавил:

была еще идея взять что-нибудь низковольтное типа BS170, но все способы получения для него низкого напряжения показались неоправданно сложными

... и добавил:

у 830 в 2 раза меньше входная емкость :hmmm:
но хотелось бы проконсультирваться с теми кто реально делал на этих транзисторах каскады :hmmm:
« Последнее редактирование: Мая 16, 2016, 08:54:46 от akl »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Re: Околокрафтовский флуд
« Ответ #8564 : Мая 16, 2016, 10:38:12 »
 :hitrez:

... и добавил:

В связи с тем, что схема списана из Хоровица-Хилла, возражения по работоспособности вряд ли будут, но может "работать будет, но не более".  :pozor:
« Последнее редактирование: Мая 16, 2016, 12:51:08 от Rolly »
