Влад Теремшонок, не за что!

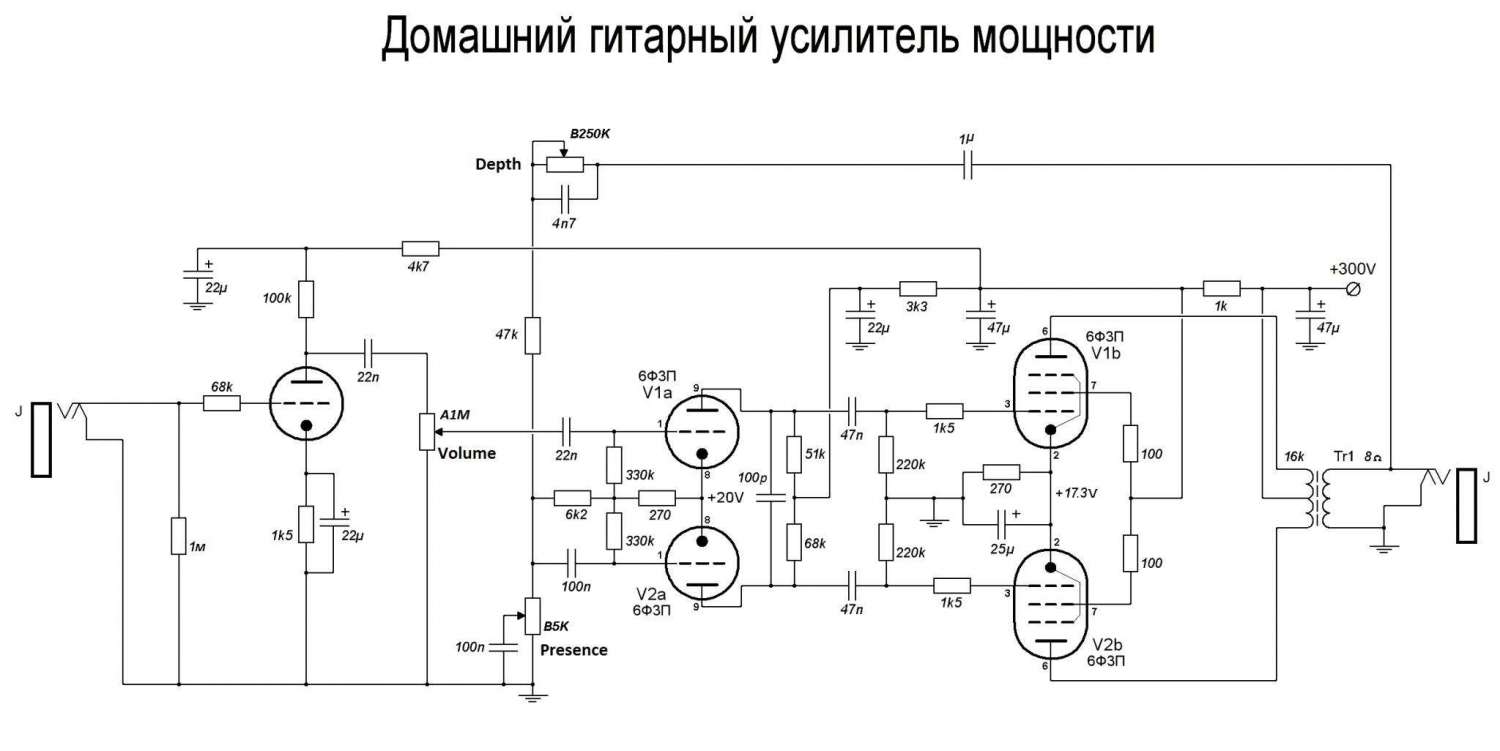

runing Спасибо! А выходной трансформатор использовался Mojo Blackface Deluxe Reverb? Если да, то у него нагрузка вроде 7 кОм, а на чертеже 16 написано  И еще вопрос - что за триод стоит в самом начале? Это драйвер?

Пентодная часть это 6П43П-Е с меньшим анодом, а с них можно снять до 35Вт с пары.

А сколько ж там анодки надо вдуть, чтоб 35 ВТ  с пары снять?

Влад Теремшонок, ты бы сначала сделал разрыв на своем чампе и подключил к второму каскаду свой АМТ

runing  у него нагрузка вроде 7 кОм, а на чертеже 16 написано

Что бы там ни было написано, 16кОм это неоптимальная нагрузка. На той схеме оптимально 4,5-5кОм.

А сколько ж там анодки надо вдуть, чтоб 35 ВТ  с пары снять?

350В на анод, 200В на вторую сетку. Либо 300В и 250В соответственно



Мы тут вообще то про гитарный увесилитель говорим.

А в чем разница
И да, триод стоит для "раскачки" ламп, если я не ошибаюсь?
ЗЫ чувствую меня затролят (или закидают минусами), скоро за такие вопросы

А в чем разница

Задача аудиоусилителя точно и с минимальными искажениями воспроизвести музыкальный материал.
Гитарный усилитель формирует звук, от сюда и другие приемы при разработке схем.

И да, триод стоит для "раскачки" ламп

Для закачки

С 200В, не говоря уже о 250В на второй сетке, ВАХи стремноватые получаются и мощность рассеивания анодом порядка 11Вт, а вот с 170В вторая сетка и 340В на аноде можно попробовать.

Что есть - то есть, ВАХи стремные. Но вопрос ведь был о максималке? А 340/170В отличный режим.

Мы тут вообще то про гитарный увесилитель говорим.

Ага, тогда поставьте-ка на 100Вт-й Маршалл транс с приведенкой 10к. Вот смеху-то будет

Да видывали мы такой. И собирали даже. Просто мощности будет меньше, как и басов, либо достаточно баса но с большой индуктивностью первички и завалом верха. Либо просто дорогой выходник. Поправьте, если не так. А еще если перегрузить, то можно и пробой внутри ламп получить.
