Ну если ты считаешь, что положение безвыходное, тогда стОит забить на эту затею

Да ничего я не считаю, просто ищу схемы на 6п7с адаптированные к гитарным аппаратам, с пентодным включением и нужными напряжениями, я не прошу мне рисовать схему, но возможно кто-то рисовал для себя и не выкладывал, сможет помоч, на гтлабе есть темка, но там схемы уже не открываются с файлообменников

Хочу спросить, а по какому критерию ты оцениваешь что "анодка тут низковата", если тебе не удалось найти справочник с типовыми режимами?
Какое должно быть нормальное анодное напряжение по твоему мнению и на основании чего такой вывод?

Анодку оцениваю по карте напряжений Бассмана, где на анод подаедся порядка 430 вольт, ведь для получения близкого к оригиналу звука и напряжения выходного каскада нужны соответствующие

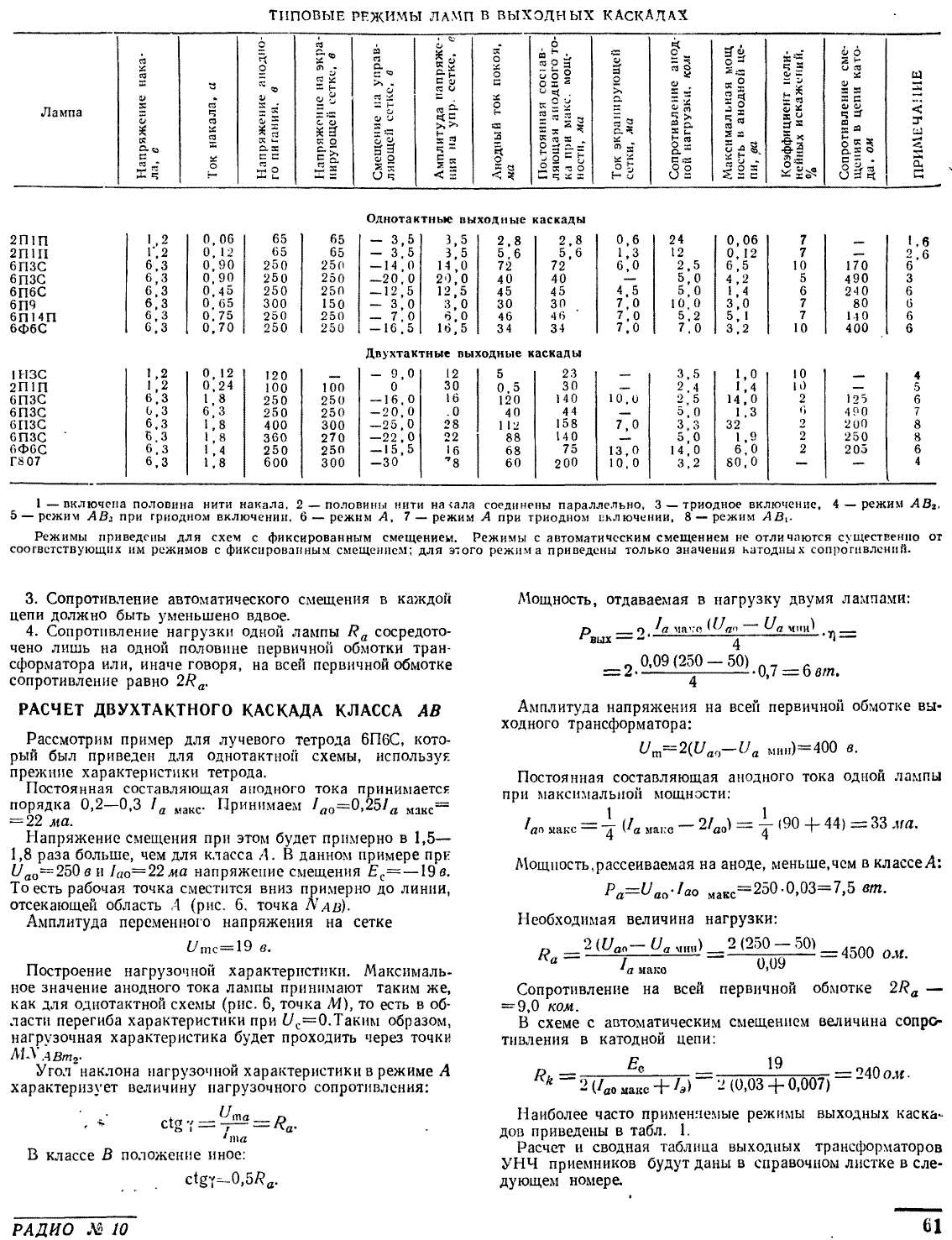

Вот нашел типовые режимы, правдв 6П7С нет, но есть Г807, вроде как то же самое с другим цоколем

Берешь схему от бассмана и ставишь туда просто 6п7с. Если используешь свои трансы от ту-50, то вторые сетки питаешь от 250В, в таком случае подойдет и выходной транс от ту-50. Если трансы будут какие-то другие, то питаешь вторые сетки от полной анодки. Выставляешь ток покоя ламп согласно рассеиваемой мощности. И все, не надо никаких плясок с бубнами вокруг каких-то типовых схем включения конкретной лампы.
Хочешь настоящий бассман - покупаешь трансы, лампы, конденсаторы и резисторы, которые использовались на фирменных бассманах.

если игра не стОит свеч, то готов купить и 6L6

Вообще то в схеме бассмана из первого сообщения лампы 5881, а не 6L6.

Нужно определиться с приоритетами, собрать усилитель "из того что есть" или собрать близко к оригиналу.

Саня,хочешь пару 6L6 совтек?Тебе просто подарю.Новые.C Ув.Жора

Proks206, у тебя вся проблема сборки упирается в трансы, а конкретно - выходной. Поскольку он под приведенку 10К где-то, то надо плясать с режимами с разными напряжения анод - вторые сетки. Это если без перемотки, а если с полной перемоткой выходного, то будет проще.

Vitallka, с приведенкой там все нормально, на нагрузку 8 ом получается 4300 ом, Ктр=1648/71=23,2, Raa=23,2*23,2*8=4300

Первичка выходника на ту50 будет тонковата для использования с приведенкой 4,3К. Вторичка тоже под вопросом.

Это в ту50 - там на вторых сетках 250В. При увеличении напряжения на вторых сетках увеличивается и максимальный анодный ток = растут колебания тока выходного каскада, а значит и надо более толстый провод для первички, чтоб тепловой режим выходного трансформатора был в норме.
Но тебе решать, как делать усилитель

Да анодку то подавать высокое напряжение можно, а вот на вторые сетки предельное напряжение паспортное ниже чем у 6L6

лампы - одно и тоже
ну и у нас гитарные усилители, им 250в _запрещены_ у выходных ламп вообще
те, совсем
иначе будет мочалка, а не звук

а ток второй сетки резистором давить всем надо все равно, прямо на 400-500в нигде нет






... и добавил:

Proks206 РР Г807  Е=+400 В  Uс2= +350 В и всё срастётся с твоим выходником, я так думаю.

так для 6п7 - все тоже самое, как и для 6п3с
только октальный цоколь - это правильно, а те что у 807 - неудобно очень
