можно ли эту лампу устанавливать вверх ногами? У неё же анод на "голове", не возникнут ли проблемы?..

Нужно что бы "голова" не слетела

Всё просто. Что бы Ваши сомнения по поводу напряжения питания вторых сеток ламп Г807 развеялись, для начала, посмотрите как это питание организованно в проверенных временем усилителях. Например, наш знаменитый УМ-50А, или не менее знаменитый усилитель BEAG  AV760-2. В этих усилителях на выходе стоит пара ламп Г807. На аноде в усилителе BEAG  AV760-2 порядка  +800 Вольт, а на вторых сетках, порядка +315 Вольт. В усилителе УМ-50А, на анодах +670 Вольт, на вторых сетках +325 Вольт.
Как видите, на вторые сетки (в этих усилителях) подаётся напряжение не более +325 Вольт. Мне хорошо известны эти усилители. Бывало они (усилители) месяцами работали не выключаясь (в трансляционных точках). А  выходные лампы меняли не чаще одного раза в два года....

Про напряжение +400 Вольт на вторых сетках лампы Г807. Можете не сомневаться - эти лампы вполне выдержан  такую "напругу" на вторых сетках.  У этих ламп (по сравнению с лампами 6П3С, 6П3С-Е) вакуум намного глубже..., так что не бойтесь - пробоя по сеткам не будет. Если сомневаетесь в "качестве" вакуума в баллоне лампы (например, лампа долго лежала и не много потеряла вакуум) - ни чего страшного, просто подайте напряжение на накал (без анодного) и "погоняйте", "прокалите" лампу часа 3 - 4. За счёт гетера вакуум должен (обязан) восстановиться.... Одно замечу - при таком режиме (вторые сетки +400 Вольт) жизнь лампы заметно сокращается.

Так какое напряжение питания для вторых сеток выбрать? Всё просто - если хотите что бы лампа дольше жила, то не более +325 Вольт. Если "долголетие" ламп Вас не сильно беспокоит,  то легко можно подавать на вторые сетки +400 Вольт.

А в каком режиме более "вкусно" звучат с гитарой лампы 6L6GC? Если Вы знаете ответ на этот вопрос, то считайте режимы для "гитарного звука" ламп Г807 у Вас в кармане. Только надо учесть одно - значение Raa для ламп Г807 несколько другое, нежели для ламп 6L6GC..., а по режимам (анод, вторые сетки, смещение)..., всё чики-чики.
Для Г807, оптимальное значение Raa, в зависимости от анодного напряжения, колеблется от 7600 Ом.... и до 8500 Ом, а для лампы 6L6GC - от 5600 Ом...и до 6600 Ом.

Ну у Фендеров насколько мне известно оконечники обычно в классе А, могу ошибаться

Схему в студию!

Имеется выходник от ТУ-100 с Raa=4200 ом, можно чуть пепрекоммутировать и получить Raa=4800 ом при нагрузке 8 ом, вобще у Бассмана выходник с приведенкой 4200 ом как впрочем и у многих Фендеров с парой 6L6/5881 в оконечнике

Ну, ну..., в добрый путь! Повторю - для ламп Г807 (6П7С), оптимально, Raa = 7600 - 8500 Ом.

И так, с начала.

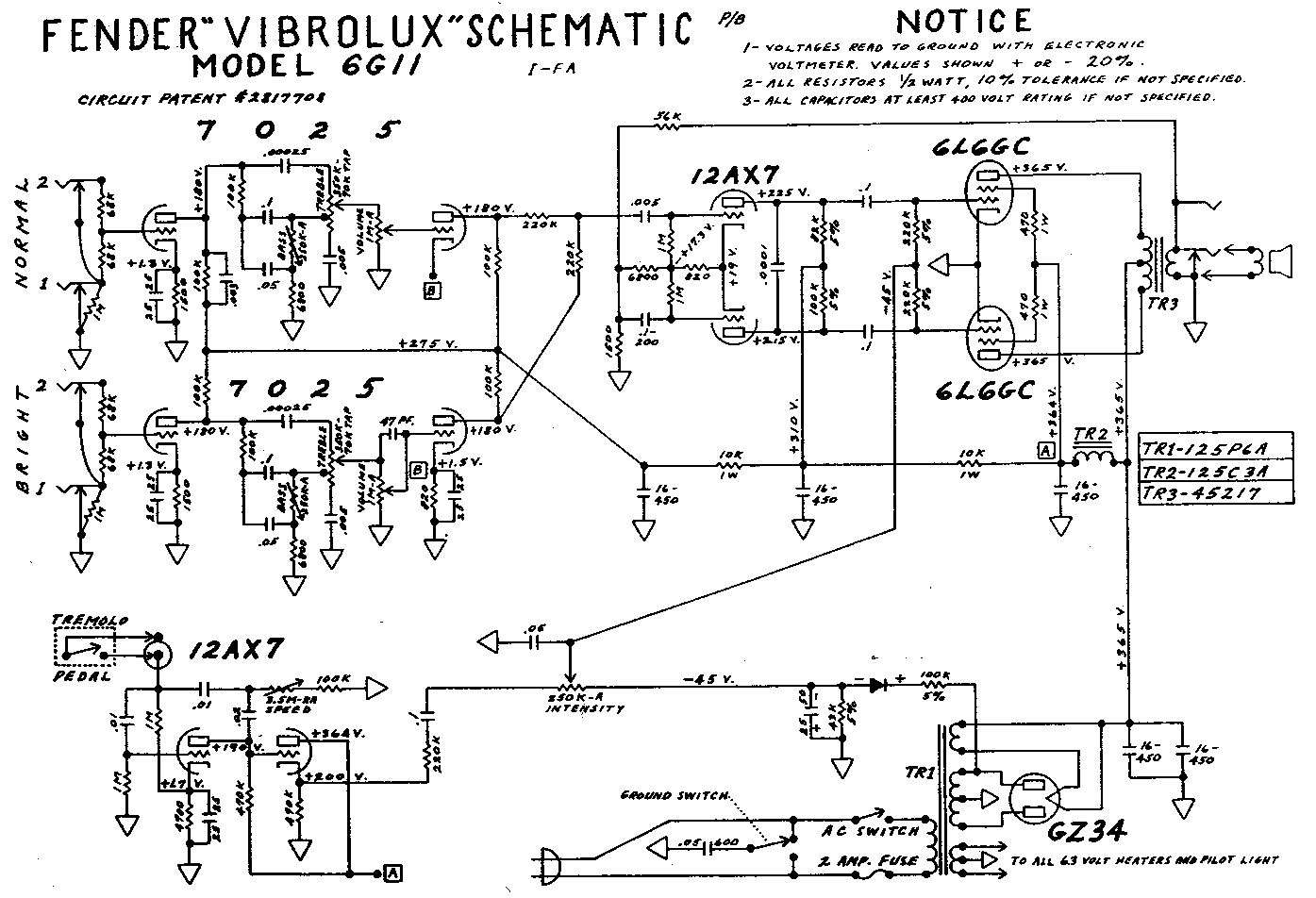

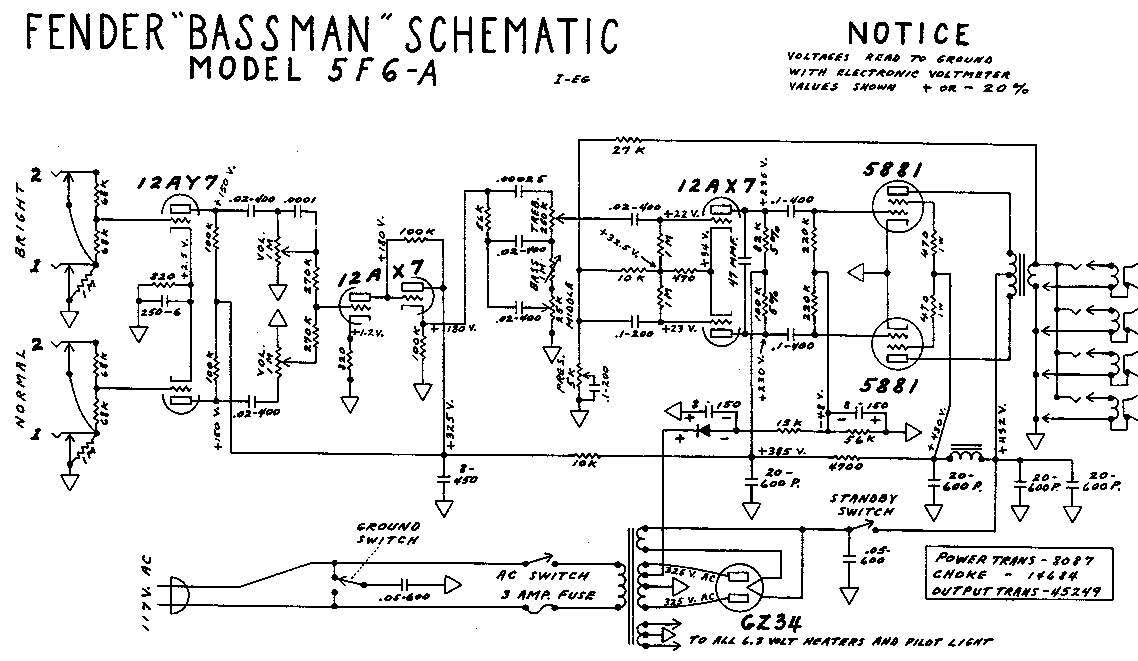

Про схемы от фирмы "Фендер". Эти две схема "яркие" представители включения ламп типа 6L6 в РР усилителе в классе АВ1. Повторяю - в классе АВ1..., НО со следующими режимами; "Вибролюкс"  Анод +365 Вольт, вторые сетки +360 Вольт, "Бассмен" Анод +432 Вольта, вторые сетки +428 Вольт.
Как видите, режимы у ламп разные, а класс в котором работает оконечный каскад усилителя..., один - АВ1. Поэтому, давайте определимся сразу - режимы работы ламп это одно, а класс работы выходного каскада это другое.
Ладно, поскакали дальше. Коротко про выходные каскады усилителей с применением ламп типа 6L6 и EL34.
Лампы типа 6L6 это мощные лучевые тетроды. В гитарных усилителях, как правило работают в классе АВ1. Режимы (анодное, смещение и т.д.) могут быть разные, НО класс всегда АВ1. Правда бывают исключения..., но про это в другой раз.
Лампы типа EL34 это мощные выходные пентоды. В гитарных усилителях, как правило работают в классе В. Опять же, по режимам - в разных усилителях могут быть разные режимы, НО, класс работы выходного каскада - В.
Если совсем коротко (по простому), то основная задача конструктора ламповых гитарных усилителей это получить от ламп выходного каскада максимально возможные (допустимые) показатели, в основном по мощности..., в зависимости от применяемого типа ламп.
У Вас лампы 6П7С. Это мощные лучевые тетроды, аналоги ламп Г807, только с другим цоколем.
Коротко - Г807 и 6П7С немного отличаются по звучанию. Г807 - "вальяжная", несколько "басовитая" лампа, а 6П7С - "крикливая", более резкая, что ли, в звучании. Хотя на средней мощности, как правило, эти отличия в звучании, не так сильно заметны.
Вот типовой режим работы лампы Г807 (6П7С) в РР усилителе в классе АВ1:
Оптимальное значение Raa = 8000 Ом.
Анод +600 Вольт (+/- 50 Вольт),
Вторые сетки +300 Вольт (+/-25 Вольт) ,
Ток покоя 25 - 30 мА (про ток покоя поговорим отдельно),
Максимальная мощность усилителя -50 Ватт.
Вернёмся к Вашему тех заданию. Что имеем - два трансформатора от ТУ100 (ТУ50) и несколько ламп 6П7С.
Что я предлагаю. Не надо валять дурака, а включить эти лампы с этими трансформаторами, как это было в усилителе ТУ100 (ТУ50). Родной силовой трансформатор обеспечит нам нужные напряжения Анод  +625 Вольт, вторые сетки +325 вольт. Да и обмотка для смещения там имеет место быть. Накальных обмоток нам хватит с головой.
Выходной трансформатор - включаем как есть! Выход 30 Вольт (есть у него такой отвод-выход) великолепно подходит для  нагрузки 16 Ом. При этом получаем нужное значение Raa = 8328 Ома (на 16 Ом).
Что не так? А..., понял - у Вас нет динамика на 16 Ом (или двух по 8 Ом). Это плохо.... Тогда разговор прекращаем. А я, уже,  было хотел рассказать про фазоинвертор, про предварительный усилитель..., про....

kdtp, огромное спасибо Вам за "разжеваную" информацию, как я понимаю Вы предлагаете использовать и схему удвоителя, как сделано в оригинале ТУ50? Вообще силовик имеет возможность скомутировать обмотки так, чтобы получить порядка 540 В на холостом ходу постоянки, правда тогда не остается отдельной обмотки для смещения. Динамика 16 Ом у меня действительно нет, думаю под нужную приведенку можно намотать нужное количество витков не разбирая трансформатор, там то витков 15 всего понадобится.
А чем плох режим представленный Романом EaNot на гтлабе, ссылку на который я уже приводил, но вот процитирую еще раз:
"Нет, я не пошутил, это реально, и я такой усь делал. Анодное 490В, вторая сетка 300В, смещение -30В, ток покоя около 35ма на лампу (в пиках - до 200ма с хвостом!), Raa около 4к5. Это получается класс АБ1, достаточно близкий к АБ2. На нагрузке в 8ом спокойно выдает 60Вт. Особенность этой лампы - малая подводимая мощность в кл.АБ2 - что-то около 200мвт - и небольшая амплитуда возбуждения (всё это - наследие от Г-807), за счет чего достаточно ФИ и повторителей на 6Н1П. И это - еще не предел для такой лампочки."

Почему в классе В?

А в каком? Вы, лично, как думаете?

... и добавил:

Для Proks206
Про силовой. Вы правы, поскольку намоточный провод у анодной обмотки и у обмотки для смещения имеет одинаковое сечение, то можно "провернуть" следующие решение.
Берём два диодных мостика - один на выпрямление с анодной обмотки,  другой на выпрямление с обмотки для смещение. По "анодной" получим около 360 - 370 Вольт постоянного тока - это на питание  вторых сеток. С обмотки смещения, после выпрямления и фильтрации, получим 55 - 56 Вольт. Сложим эти две величины (после выпрямителей и конденсаторов) и получим для анода, порядка +420 Вольт. Ну, что - не плохо. Получаем Анод +420 Вольт, вторые сетки +360...+370 Вольт.

Смещение. У нас в этом силовике есть одна интересная обмотка - обмотка для накала предварительного усилителя. Надо посмотреть - сколько на ней имеет место быть переменки..., и через удвоитель или через какой другой умножитель напряжения (например, умножить на 3) "добыть" нужную величину напряжения для смещения выходных ламп.
А накал..., если будете использовать, помимо двух ламп 6П7С ещё три лампы типа 6Н2П..., то с натягом, но оставшиеся накальная обмотка должна потянуть.
Впрочем можно придумать и другие варианты..., например, с маленьким трансформатором.

Выходной трансформатор. Давайте с этим чуть по позже. Вы правы - там можно кое что придумать..., намотать..., подмотать....

Про сами лампы 6П7С. Откровенно говоря, они будут чуть-чуть послабее ламп Г807. По своим мощностным характеристикам, они больше похожи на лампы 6П3С (6П3С-Е). Правда у них (у 6П7С) более глубокий вакуум.

Про величину смещения. Тут всё просто - чем больше напряжение на вторых сетках, тем сильнее надо "душить" выходную лампу "минусом" смещения.  Поэтому при низком значении напряжения на вторых сетка (+300 Вольт), нужно подавать относительно небольшую величину смещения (- 30 Вольт). Вот по этому и размах амплитуды с фазоинвертора должен быть небольшим. Иначе мы рискуем залезть в сеточные токи выходной лампы, и получим НЕ класс АВ1, а класс АВ2.... (Про это потом...) Если напряжение на вторых сетках будет больше, скажем +370 Вольт, то напряжение смещения тоже надо увеличивать ( где то, до - 37...-40 Вольт), а это даёт нам возможность разгонять амплитуду сигнала с фазоинвертора..., на чуть большую величину, что, в общем то, для нас не плохо.

Про фазоинвертор. Если коротко, то это конечно должен быть фазоинвертор с катодной связью, который, так же известен как дифференциальный усилитель, он же - фазоинвертор с "длинным хвостом"(оригинальный перевод именно такой), он же - "фазовращатель Шмитта".
Но, для начала надо решить - какое напряжение будет на вторых сетках выходных ламп. А потом уже будем разбираться в тонкостях "построения" схемы фазоинвертора..., и какую лампу туда надо (можно) будет "запузырить"....


... и добавил:

Для Vitallka.

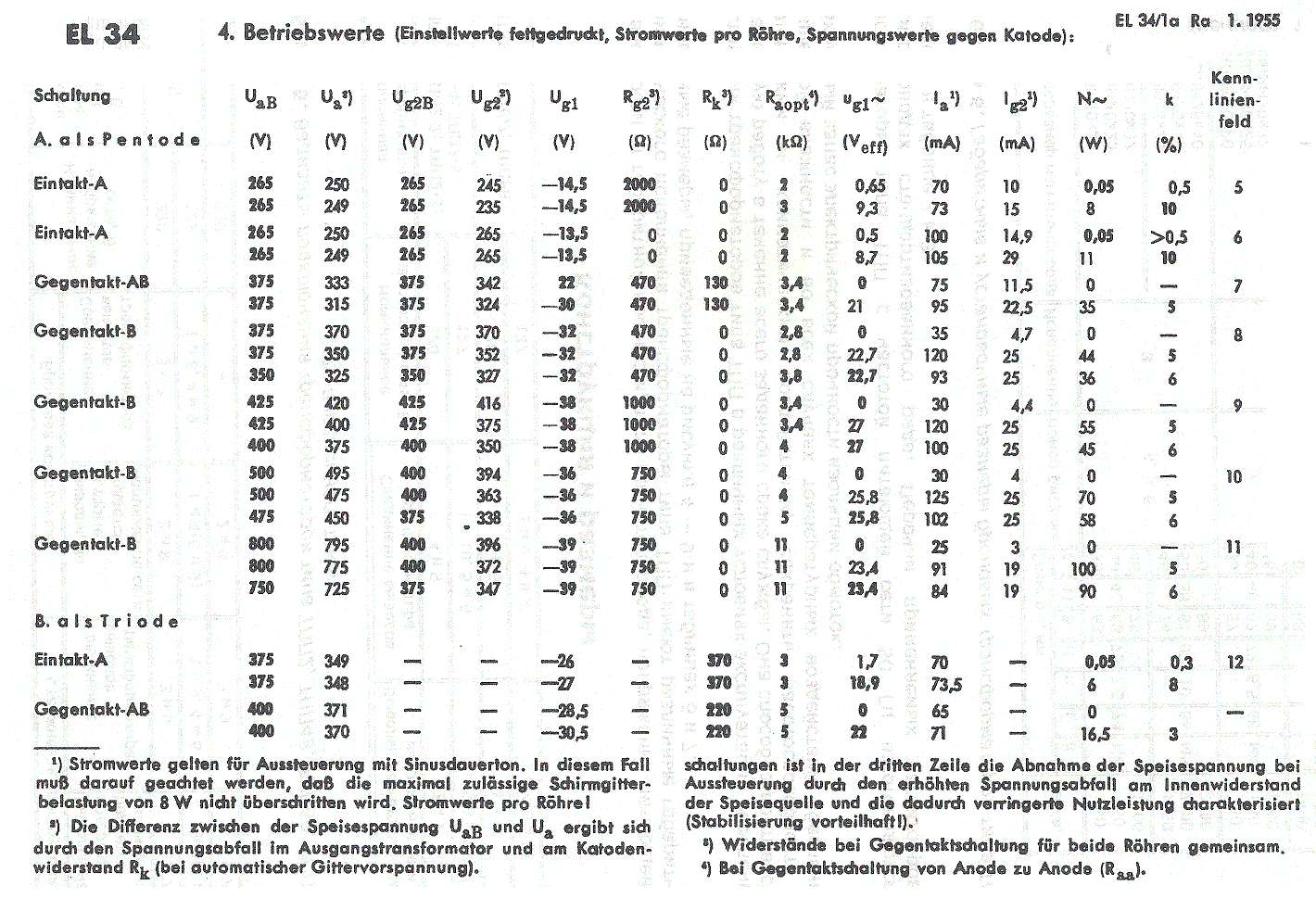

Вот сводная таблица по типовым включениям лампы EL34. Тут Вам и "классы" и "режимы". Обратите внимание на год издания, уверяю - с тех времён ни чего не изменилось.
